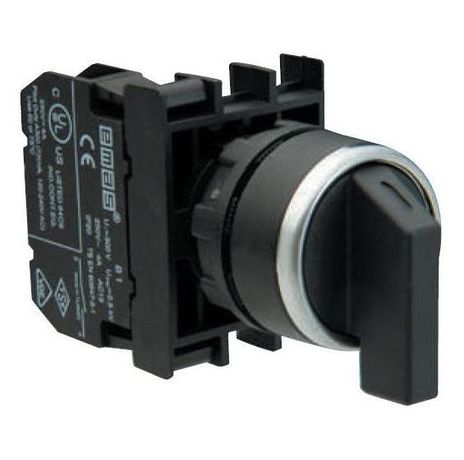

Переключатель 0-1 с фиксацией (1НО+1НЗ) EMAS B102S20

Переключатель EMAS b102s20 - это механическое устройство с фиксацией положения, предназначенное для переключения двух электрических цепей: одна с нормально открытым контактом, другая - с нормально закрытым. Подходит для управления освещением, автоматическими системами и оборудованием с низким напряжением, где требуется надёжная и долговечная коммутация.

Назначение и область применения

Переключатель EMAS b102s20 используется для последовательного включения и отключения электрических цепей. Он применяется там, где необходимо выбрать один из двух вариантов работы: например, переключение между двумя источниками питания, управление светом с нескольких точек, активация резервной цепи или изменение режима работы оборудования.

Частые области применения: системы освещения в коридорах, на лестницах, в помещениях с несколькими выходами; пульты управления станков, конвейеров, малых автоматических линий; бытовые и промышленные устройства, требующие ручного переключения.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 - защищён от пыли, но не от воды
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами, 1500 В между разомкнутыми контактами
• Сечение провода: 1,5–2,5 мм2

Совместимость и монтаж

Переключатель EMAS b102s20 монтируется в стандартные распределительные щиты или панели с отверстием подходящего размера. Клеммы рассчитаны на одножильные и многожильные провода сечением 1,5–2,5 мм2. Для надёжного соединения используйте наконечники или зажимы, соответствующие типу провода.

Установка возможна на вертикальную или горизонтальную поверхность. Убедитесь, что место установки не подвержено воздействию брызг, влаги или прямому попаданию воды - степень защиты IP50 не обеспечивает гидрозащиту.

Безопасность и стандарты

Переключатель EMAS b102s20 соответствует следующим международным стандартам:

• UL 508 - безопасность промышленных контрольных устройств
• TS EN 60947-5-1 - требования к коммутирующим аппаратам для низковольтного оборудования
• VDE 0660 - немецкие правила безопасности электрооборудования

Соответствие этим стандартам гарантирует соответствие требованиям к электробезопасности, термической стойкости и отказоустойчивости в промышленной среде.

Преимущества

• Высокая механическая выносливость - до 500 тысяч циклов включения/выключения
• Контакты из AgNI обеспечивают стабильную работу даже при частых переключениях и высоких нагрузках
• Фиксированное положение предотвращает случайное переключение
• Поддержка стандартов UL, EN и VDE повышает доверие при использовании в профессиональных системах
• Простая замена: совместим с большинством аналогичных моделей по форме и размеру крепления

Ограничения применения

• Не допускается использование во влажных, сырых или outdoor-объектах - защита IP50 не защищает от воды
• Запрещено применять при температурах ниже –5 C или выше +40 C - риск снижения надёжности контактов и деформации материалов
• Не предназначен для коммутации мощных двигателей или индуктивных нагрузок свыше 4 А - возможна эрозия контактов
• Не рекомендован для частого переключения более 3000 раз в час - превышение сокращает срок службы

Примеры использования

• Переключение между основным и аварийным освещением в офисном здании
• Выбор режима работы станка: ручной/автоматический
• Управление светом в длинном коридоре с двух сторон
• Активация резервного источника питания в контроллерной панели
• Ручной запуск/остановка насоса в системе водоснабжения

Практические советы

• При монтаже проверьте, чтобы сечение провода находилось в диапазоне 1,5–2,5 мм2 - меньшее сечение вызывает нагрев, большее - затрудняет зажим
• Перед первым включением убедитесь, что питание отключено - переключатель не имеет встроенной защиты от перегрузки
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - при появлении потемнений или задиров замените устройство
• Не используйте переключатель EMAS b102s20 в качестве главного рубильника - он не рассчитан на отключение больших токов короткого замыкания
• При замене старого переключателя сравните размеры и расположение клемм - модель b102s20 имеет стандартизованный форм-фактор, но отличается от некоторых аналогов по глубине корпуса
