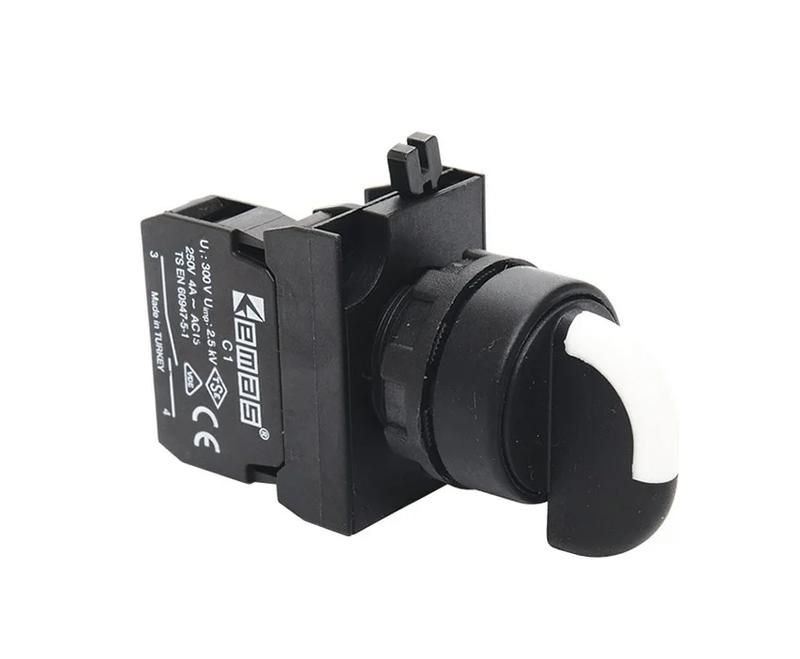

Переключатель 0-1 с фиксацией (1НО+1НЗ) EMAS CP102S20

Переключатель EMAS CP102S20 - это механический селекторный переключатель с фиксацией в двух положениях, обеспечивающий управление двумя цепями: одна нормально замкнутая, другая - нормально разомкнутая. Подходит для систем автоматизации, управления освещением и оборудования с низким напряжением. Надёжный и долговечный, он сочетает высокую степень защиты, устойчивость к нагрузкам и простоту монтажа.

Назначение и область применения

Переключатель EMAS CP102S20 предназначен для ручного переключения между двумя состояниями электрической цепи: включено/выключено или источник A/источник B. Он используется там, где требуется надёжное и явное позиционирование - например, для управления светом с нескольких точек, переключения питания на оборудовании, работы с резервными цепями или управления конвейерами, насосами, маломощными станками.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Минимальное сопротивление изоляции: 10 МОм (при 500 В постоянного тока)
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C … +40 C
• Степень защиты: IP65 (защита от пыли и струй воды)
• Материал контактов: серебро-никель (AgNi)
• Площадь сечения кабеля: 1,5–2,5 мм2
• Корпус: огнестойкий полипропилен V0 PA6, пластиковые элементы - из поликарбоната
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

EMAS CP102S20 монтируется в стандартную панель с отверстием подходящего размера - типичный крепёж для таких устройств. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Устройство можно устанавливать в любом положении: вертикально, горизонтально или под углом - это не влияет на работу контактов. Для подключения подсветки предусмотрена возможность присоединения внешнего блока (не в комплекте).

Безопасность и стандарты

• Соответствует UL 508 - требованиям к промышленным выключателям США
• Соответствует TS EN 60947-5-1 - европейскому стандарту на управляющие аппараты
• Соответствует VDE 0660 - немецким правилам безопасности электрооборудования

Огнестойкий материал корпуса (V0 PA6) предотвращает распространение пламени при перегрузках. Высокая диэлектрическая прочность обеспечивает безопасность даже при кратковременных скачках напряжения.

Преимущества

• Фиксация в обоих положениях исключает случайное переключение
• Контакты из AgNI - устойчивы к окислению и искрению, продлевают срок службы
• IP65 позволяет использовать в помещениях с повышенной влажностью, на улице или в цехах с мытьём
• Низкий уровень нагрева при работе - снижает риск перегрева соседних элементов
• Высокий механический ресурс - подходит для частых операций

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость материала
• Максимальный ток - 4 А; применение с более мощными нагрузками (например, двигатели >1 кВт) требует дополнительной защиты
• Подсветка не встроена - её необходимо подключить отдельно, если нужна индикация положения
• Не рекомендуется для частого переключения чаще 3000 раз в час - это превышает электрический ресурс контактов

Примеры использования

• Управление освещением в длинном коридоре или на лестнице - два переключателя позволяют включить/выключить свет с двух сторон
• Переключение между основным и резервным питанием для контроллеров или датчиков
• Выбор режима работы станка: “ручной” / “автоматический”
• Активация системы вентиляции или насоса в зависимости от текущего состояния процесса

Практические советы

• При монтаже проверьте, что сечение кабеля попадает в диапазон 1,5–2,5 мм2 - меньшие провода могут плохо зажиматься, большие - повредят зажимы
• Для длительной эксплуатации в условиях запылённости используйте дополнительные кожухи - хотя IP65 защищает от пыли, скопления грязи внутри могут затруднять движение механизма
• Проверяйте состояние контактов каждые 1–2 года при активном использовании - особенно если переключения происходят часто
• EMAS CP102S20 совместим с большинством стандартных распределительных щитов - сверьтесь с габаритами перед заказом
• Если нужна индикация положения - выбирайте модель с опцией подсветки или подключите отдельный LED-индикатор
