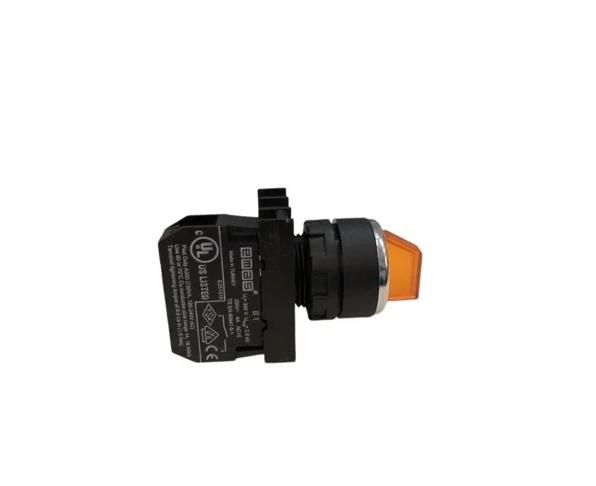

Переключатель 0-1 с фиксацией желт. (1НО) EMAS B100SL20S

Переключатель 0-1 с фиксацией желтый (1НО) от бренда EMAS с артикулом b100sl20s предназначен для ручного включения и отключения электрических цепей низкого напряжения. Этот переключатель обеспечивает надёжную фиксацию в одном из двух положений - «выключено» и «включено» - и подходит для управления освещением, оборудованием и системами автоматизации в условиях с умеренной нагрузкой.

Назначение и область применения

Переключатель 0-1 с фиксацией желтый (1НО) используется там, где требуется однозначное управление цепью: включение или выключение без самовозврата. Подходит для управления светом в коридорах, на лестницах, в помещениях с двумя точками доступа. Также применяется в пультах управления станков, конвейеров, бытовых и промышленных устройствах, где важна механическая фиксация состояния.

Технические характеристики

• Тип контакта: один нормально открытый (1НО)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между разомкнутыми контактами
• Механический ресурс: минимум 500 000 циклов
• Электрический ресурс: минимум 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5C до +40C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал корпуса: полиамид PA6 класса огнестойкости V0, изолированный карбонат

Совместимость и монтаж

Переключатель 0-1 с фиксацией желтый (1НО) устанавливается в стандартные монтажные коробки с отверстием под круглую головку. Клеммы рассчитаны на зажим провода сечением 1,5–2,5 мм2 - зачищенные жилы вставляются в клеммники и затягиваются винтом. Устройство можно монтировать в любом положении - вертикальном, горизонтальном или наклонном. Отдельный блок подсветки подключается по требованию через дополнительные контакты, если модель комплектуется этой опцией.

Безопасность и стандарты

• Соответствует стандартам UL 508, TS EN 60947-5-1, VDE 0660
• Корпус выполнен из материала с огнестойкостью V0 - не распространяет пламя
• Обеспечена высокая изоляция между токоведущими элементами и корпусом

Преимущества

• Высокий механический и электрический ресурс - долговечность даже при частом использовании
• Минимальный нагрев при работе благодаря качественным материалам контактов
• Устойчивость к пыли (IP50) - подходит для промышленной среды
• Гибкость установки - допускает любой угол монтажа
• Простое и безопасное подключение кабеля - клеммы с надёжным зажимом
• Жёлтый цвет кнопки - визуальное отличие от других устройств, повышает узнаваемость

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP50 не предохраняет от попадания воды
• Запрещён монтаж вне температурного диапазона –5C…+40C - снижение надёжности при экстремальных температурах
• Не рекомендован для управления мощными нагрузками выше 4 А или напряжениями свыше 240 В
• Подсветка не встроена - её необходимо подключать отдельно, если требуется

Примеры использования

• Управление освещением в длинном коридоре с двумя выходами - один переключатель у входа, второй у выхода
• Включение/выключение насоса в системе водоснабжения
• Ручной запуск/остановка маломощного станка на производстве
• Контроль питания сигнализационной лампы в щите управления

Практические советы

• При замене старого переключателя проверьте соответствие сечения кабеля - используйте только 1,5–2,5 мм2
• Не забудьте отключить питание перед монтажом - хотя устройство имеет хорошую изоляцию, работа под напряжением опасна
• Если нужна подсветка - выбирайте модели с соответствующим разъёмом, либо подключите внешний источник
• Для промышленных условий с повышенной пыльностью - регулярно проверяйте состояние контактов, так как IP50 не гарантирует герметичность
• Переключатель 0-1 с фиксацией желтый (1НО) от EMAS с артикулом b100sl20s - хороший выбор для задач, где важна надёжность, а не частота переключений
