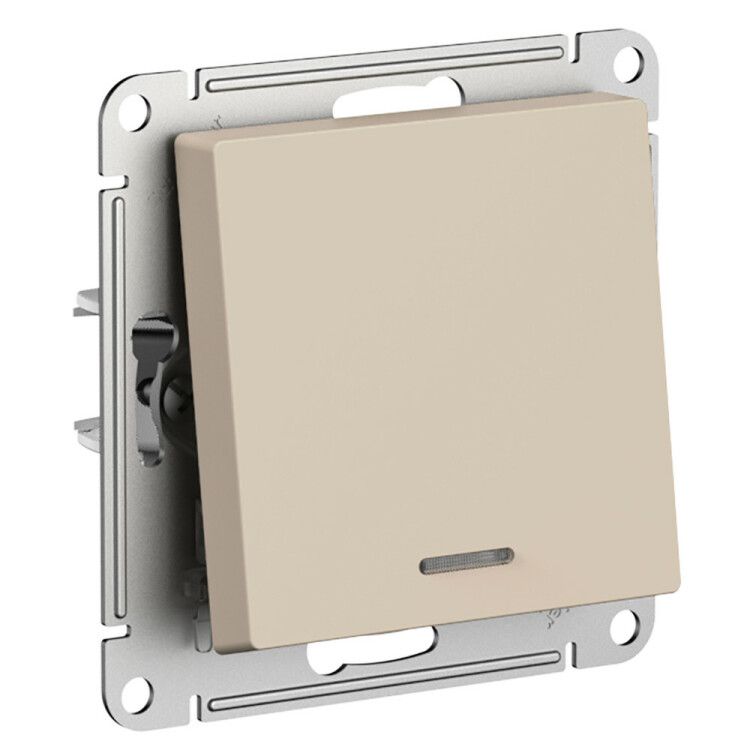

Переключатель 1-кл. AtlasDesign (сх. 6а) 10AX с подсветкой механизм песочн. SE ATN001263 APC

Переключатель 1-клавишный с подсветкой SE (Потенциал), артикул atn001263, предназначен для управления освещением с двух мест - идеально подходит для лестниц, коридоров и спальń. Механизм серии AtlasDesign выполнен в бежевом матовом исполнении, совместим с системами скрытой проводки.

Назначение и область применения

Этот переключатель используется для коммутирования одной группы осветительных приборов с двух расположенных в разных точках устройств - так называемая схема «проходной выключатель». Подходит для жилых помещений, офисов, общественных зданий. Применяется там, где важно удобство управления светом: например, у входа и у кровати, у нижнего и верхнего этажа лестницы. Номинальный ток 10 А позволяет работать с нагрузкой до 2,2 кВт при 250 В - достаточно для большинства LED- и энергосберегающих ламп.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Тип управления: одноклавишный, механический
• Схема подключения: проходной (переключатель на два направления)
• Подсветка: светодиодная, синий цвет
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик, без галогенов
• Покрытие: матовое, устойчивое к царапинам и УФ-излучению
• Цвет: песочный (бежевый)
• Габариты: 71×71×40 мм
• Тип монтажа: скрытая установка в монтажную коробку
• Крепление: винтовое, с усиленными лапками
• Способ подключения: винтовые клеммы
• Комплектация: механизм + лицевая накладка
• Серия: AtlasDesign

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной не менее 40 мм. Для установки требуется предварительно смонтированная пластиковая или металлическая рамка с внутренним размером 68–70 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Винтовое крепление обеспечивает надёжную фиксацию даже при частом использовании. Лапки имеют увеличенную площадь опоры - снижают риск деформации при затяжке. Подключение выполняется в соответствии со схемой проходного переключателя: три контакта - вход, выход 1, выход 2. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Отсутствие галогенов в материале исключает выделение токсичных веществ при нагреве. IP20 гарантирует безопасность в сухих помещениях, но не допускает использование в ванных, кухнях, на улице или других местах с повышенной влажностью. Сертификация соответствует нормам ЕС и РФ для электроустановок.

Преимущества

• Светодиодная подсветка синего цвета помогает быстро найти выключатель в темноте без лишнего света
• Усиленные монтажные лапки обеспечивают прочную фиксацию в коробке, минимизируя люфт
• Матовый бежевый цвет хорошо сочетается с современной отделкой стен и другими элементами серии AtlasDesign
• ABS-пластик устойчив к механическим повреждениям и долговечен при ежедневном использовании
• Компактные габариты (71×71 мм) позволяют использовать в ограниченных пространствах

Ограничения применения

• Не предназначен для влажных помещений - IP20 не обеспечивает защиту от брызг и пара
• Не подходит для управления мощными нагрузками выше 2,2 кВт (например, индукционными плитами, мощными обогревателями)
• Требует наличия второй точки управления - один такой переключатель работает только в паре с другим проходным
• Не совместим с системами умного дома без внешних реле или модулей
• Не имеет функции регулировки яркости - только вкл./выкл.

Примеры использования

• Управление светом в длинном коридоре: один выключатель у входа, второй у противоположного конца
• Лестница между этажами: внизу и вверху - чтобы не возвращаться в темноте
• Спальня: у двери и у кровати - удобно выключить свет перед сном
• Зал с двумя входами - управление освещением с любой стороны

Практические советы

• При замене старого выключателя проверьте тип схемы - этот переключатель нельзя использовать вместо обычного одноклавишного
• При монтаже используйте провода одного сечения и цветовой маркировки - особенно важна правильная распайка трёх контактов
• Не затягивайте винты слишком сильно - можно повредить клеммы или пластиковую основу
• При заказе обязательно берите два экземпляра: один для каждой точки управления
• Цвет “песочный” лучше всего сочетается с белыми, серыми и бежевыми декорами - не рекомендуется для контрастных интерьеров
• Проверьте глубину монтажной коробки - минимально допустимая 40 мм; при меньшем значении механизм не поместится
