Переключатель проходной 1-кл. СП Этюд 10А IP20 бел. SE BC10-004B APC

Переключатель проходной одноклавишный скрытого монтажа 10А IP20 белый - устройство для управления освещением из двух мест, созданное компанией Systeme Electric в рамках серии ETUDE. Артикул bc10-004b подходит для бытовых и коммерческих объектов с классической проводкой.

Назначение и область применения

Этот переключатель используется для управления одним (например, люстрой, бра или LED-лентой) из двух различных точек. Подходит для коридоров, лестниц, спальний, где удобно включать и выключать свет с обоих концов помещения. Установлен в распределительных коробках со скрытым монтажом - то есть за штукатуркой или в стеновой нише. Напряжение 220–250 В и ток до 10 А позволяют работать с нагрузкой до 2300 Вт - достаточно для большинства светодиодных и энергосберегающих ламп.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Максимальная мощность нагрузки: 2300 Вт
• Количество клавиш: одна
• Схема подключения: переключатель на два направления (проходной)
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Способ монтажа: скрытый (встраиваемый в стену)
• Габариты: 81×81×47 мм
• Материал корпуса: пластик
• Цвет: белый, глянцевая отделка
• Подключение: винтовые клеммы
• Крепление: винтовое
• Комплектация: готовый к установке с корпусом
• Сигнальный контакт: да - возможность подключения индикации
• Состав: содержит галогены

Совместимость и монтаж

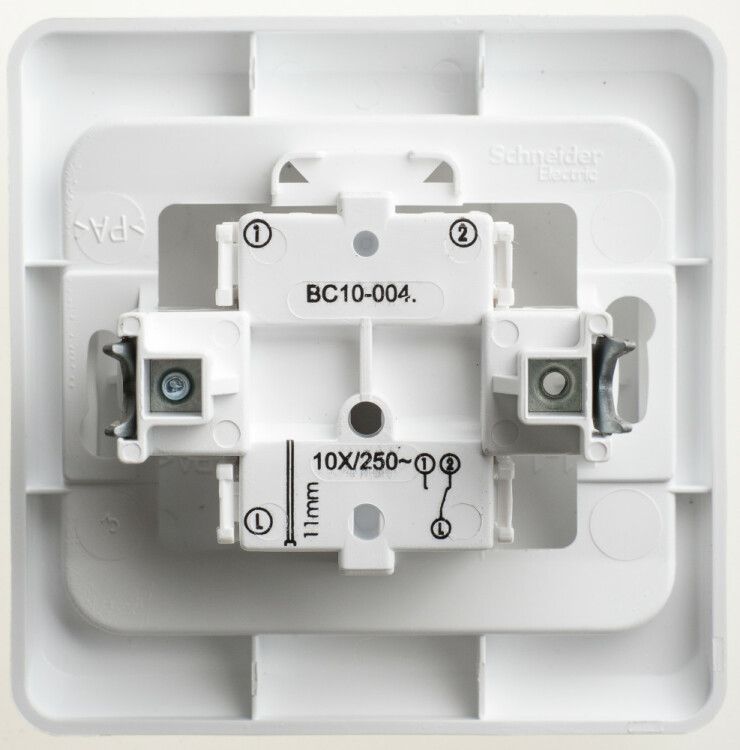

Устройство совместимо с любыми стандартными подрозетниками глубиной более 45 мм. Для работы требуется парный проходной переключатель - один устанавливается в первой точке, второй - во второй. Между ними прокладывается трёхжильный кабель (фаза, перемычка, возврат). Каждый вывод помечен: L, L1, L2 - важно соблюдать маркировку. Монтаж выполняется после окончания штробления и подготовки стены. После фиксации в подрозетнике винтами, к клеммам подсоединяются жилы кабеля. Глянцевая поверхность легко моется, но царапины видны заметнее - рекомендуется осторожная работа с инструментами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование в ванных, кухнях, на улице или других местах с повышенной влажностью. Отсутствие герметизации делает его непригодным для помещений с риском попадания жидкости. Применяется в соответствии с ПУЭ и ГОСТ Р 50345. Сертифицирован для рынка РФ.

Преимущества

• Простая механическая конструкция - надёжна, долговечна, не требует питания
• Глянцевая поверхность обеспечивает эстетичный внешний вид в интерьерах
• Фиксация винтами гарантирует прочную посадку в подрозетнике
• Сигнальный контакт позволяет дополнительно подключить индикатор состояния (при наличии второго устройства)
• Произведён в России - доступность запчастей и сервисного обслуживания

Ограничения применения

• Не применяется в условиях высокой влажности - нельзя использовать в ванных комнатах, банях, на балконах
• Не поддерживает управление через смартфон или автоматические системы - только ручное воздействие
• Не имеет подсветки - если нужна подсветка клавиши ночью, необходимо выбирать другую модель
• Требуется обязательная пара: один экземпляр этого переключателя работает только с таким же
• Запрещено применять с нагрузкой выше 2300 Вт - например, с мощными нагревателями или старыми лампами накаливания >100 Вт в количестве больше 20 штук

Примеры использования

• Управление потолочным светом в длинном коридоре - включить у одного выхода, выключить у другого
• Освещение спальни: включить возле двери, выключить у кровати
• Лестница между этажами - безопасное управление светом снизу и сверху
• Общие зоны офиса или гостиницы - когда человек может войти с одной стороны и выйти с другой

Практические советы

• Выбирая этот переключатель, проверьте, что у вас уже есть аналогичный - он всегда работает в паре
• При замене старого переключателя сохраните схему подключения: L - фаза, L1/L2 - перемычки
• Посадочный размер 81×81 мм - убедитесь, что ваш подрозетник не меньше этих габаритов
• Не используйте силовые инструменты при затяжке винтов - перегрузка повредит клеммы
• Если планируете подключить индикатор, учтите, что сигнальный контакт требует дополнительного провода и согласованного оборудования
• Пластиковый корпус не рассчитан на температуру ниже –10 C - не устанавливайте в холодных неотапливаемых помещениях
