Переключатель скрытой установки, одноклавишный, с индикацией, механизм, цвет белый | ВС10-462 HEGEL

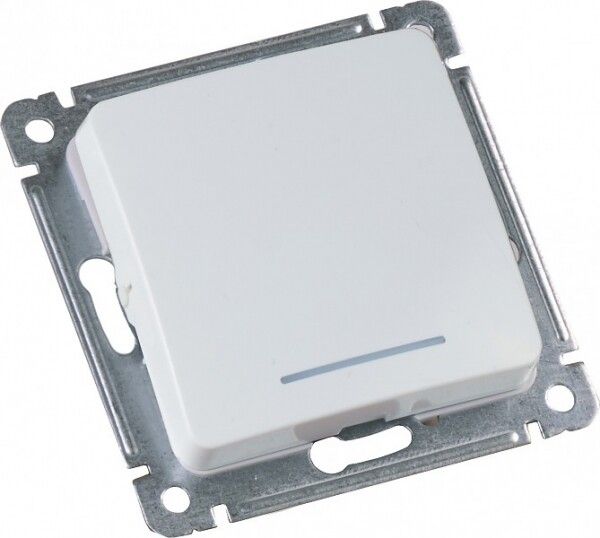

Переключатель скрытой установки одноклавишный с индикацией механизм белый от бренда HEGEL, артикул вс10-462 - устройство для управления освещением из нескольких точек, например, при входе и выходе из помещения. Подходит для скрытой проводки в жилых и общественных зданиях.

Назначение и область применения

Этот переключатель предназначен для работы в проходных схемах освещения - когда необходимо включать и выключать свет с двух и более мест. Например: включить свет у входа в квартиру, а выключить его у кровати или в конце длинного коридора. Индикация позволяет легко определить положение контакта даже в темноте - горящий значок показывает, что цепь замкнута и свет включен.

Технические характеристики

• Номинальный ток: 10 А - подходит для нагрузок до 2,3 кВт при 230 В (например, одна люстра или несколько светодиодных светильников)
• Номинальное напряжение: 230 В - рассчитан на бытовую сеть 220–240 В
• Количество полюсов: 1 - управляет одной фазной линией
• Способ подключения: винтовые зажимы - надёжное соединение с медными проводами
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение проводов thicker, чтобы избежать перегрева
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли; применяется только внутри помещений
• Цвет: 9003 (белый) - совпадает с классической цветовой гаммой электроустановочных изделий
• Отделка: глянцевая - удобна для мытья, но заметны следы пальцев
• Материал: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений (чердаки, подвалы, лестничные клетки)
• Тип комплектации: механизм с накладкой - готов к установке в стандартную подрозетник
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Переключатель скрытой установки одноклавишный с индикацией механизм белый устанавливается в стандартные металлические или пластиковые подрозетники глубиной не менее 40 мм. Для работы в проходной схеме требуется два таких устройства и трёхжильный кабель между ними (фаза, перекидной провод, ноль). Каждый контакт зажимается винтом - перед подключением зачистите провода на 8–10 мм. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-07620177-2013. Материал корпуса не содержит галогенов - снижает риск образования ядовитых веществ при повышении температуры. Защита IP20 обеспечивает безопасность при нормальной эксплуатации в сухих помещениях. Номинальный ток 10 А соответствует требованиям ГОСТ Р 50345 для бытовых сетей.

Преимущества

• Индикация в темноте - экономит время и повышает комфорт при управлении светом
• Глянцевая поверхность - легко протирается, сохраняет внешний вид
• Винтовые зажимы - обеспечивают долговечное и надёжное соединение
• Отсутствие галогенов - экологически безопаснее при аварийном нагреве
• Совместим с большинством стандартных подрозетников

Ограничения применения

• Не предназначен для влажных помещений (ванная, баня, улица) - степень защиты IP20 недостаточна
• Запрещено подключать кабели сечением больше 1,5 мм2 - возможен перегрев и оплавление контактов
• Не используется в цепях переменного тока выше 230 В или постоянного тока
• Не рекомендован для частого коммутирования мощных нагрузок (>2 кВт) - срок службы может снизиться
• Не подходит для автоматических систем - требует ручного воздействия

Примеры использования

• Проходной свет в коридоре - включить у входа, выключить у спальни
• Освещение лестницы - включить внизу, выключить наверху
• Свет в комнате с двумя выходами - включить у двери, выключить у окна
• Подъезды, тамбуры, ангары с несколькими входами

Практические советы

• При монтаже в проходной схеме помните: нужен трёхжильный кабель между переключателями - L1, L2 и N (или перемычка вместо N)
• Проверьте, что в распределительной коробке есть доступ к нулевому проводу - он необходим для индикации
• Не закручивайте винты слишком сильно - это может повредить пластик или сломать контакт
• Если индикация не светится после установки - проверьте правильность подключения ноля и целостность светодиода
• Для долговечности не используйте этот переключатель в качестве рубильника - он не рассчитан на частые включения-выключения под большой ток
