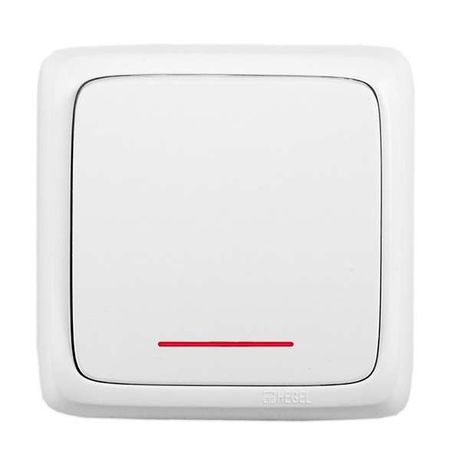

Переключатель одноклавишный наружный с изоляционной пластиной индикацией белый 10А - ВА10-164 HEGEL

Переключатель открытой установки одноклавишный с индикацией и изолирующей пластиной 10А 250В белый от бренда HEGEL (артикул ва10-164) предназначен для управления освещением с двух и более точек - например, в коридорах, лестницах или спальнях. Он работает в паре с аналогичным устройством, обеспечивая удобное включение и выключение света без необходимости возвращаться к первому выключателю.

Назначение и область применения

Этот переключатель используется в проходных схемах освещения, где требуется управлять одной группой светильников с нескольких мест. Подходит для бытовых помещений: коридоров, лестниц, спален, больших комнат с двумя выходами. Устройство не предназначено для управления мощными нагрузками - максимальный ток 10 А позволяет коммутировать только осветительные приборы и маломощную технику до 2,5 кВт.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество клавиш: одна
• Количество полюсов: один
• Схема подключения: переключатель на два направления (проходной)
• Способ подключения: винтовые зажимы, макс. сечение кабеля 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Цвет: белый (9003), глянцевая отделка
• Материал корпуса: пластик
• Индикация: есть светодиодная подсветка положения клавиши
• Климатическое исполнение: УХЛ3 - допускается использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Содержание галогенов: да - материал содержит хлор и бром, что влияет на экологические показатели при утилизации
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Переключатель открытой установки одноклавишный с индикацией и изолирующей пластиной 10А 250В белый монтируется на стену с помощью винтового крепления. Для работы в проходной схеме необходим второй такой же переключатель и трёхжильный кабель между ними. Каждый контакт имеет винтовую клемму - затягивать следует усилием 0,2–0,3 Нм, чтобы не повредить пластик. Максимальное сечение провода - 1,5 мм2; использовать жилы большего сечения нельзя. Индикация активируется при замыкании цепи - светодиод горит, когда выключатель находится во включенном состоянии.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 3464-001-07620177-2013. Степень защиты IP20 исключает риск поражения током при случайном контакте с токоведущими частями, но не защищает от попадания влаги - применение в ванных комнатах, банях и на улице запрещено. Глянцевая поверхность легко моется, но царапается при механическом воздействии. Отсутствие специального защитного покрытия делает изделие менее долговечным в условиях постоянного физического контакта.

Преимущества

• Интегрированная индикация позволяет определить состояние выключателя в темноте без дополнительного освещения
• Изолирующая пластина снижает риск пробоя между клеммами и корпусом
• Ультратонкая форма обеспечивает плотное прилегание к стене, минимизируя зазоры
• Простая совместимость с другими элементами серии “Рамочная” - можно собирать единые группы выключателей
• Подходит для замены старых моделей с аналогичными параметрами

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванная, кухня, бассейн) - IP20 недостаточно
• Запрещена установка вне помещений - отсутствует герметизация
• Нельзя подключать устройства мощностью выше 2,5 кВт (например, обогреватели, насосы)
• Не рекомендован для многоквартирных домов с системами автоматизации - не поддерживает управление через сеть
• Содержание галогенов требует специальной утилизации - не выбрасывать в обычный мусор

Примеры использования

• Вход в квартиру - включили свет, вышли в коридор - выключили у другой двери
• Лестница между этажами - включили свет внизу, выключили наверху
• Спальня с двумя выходами - включили у кровати, выключили у двери
• Длинный коридор с несколькими дверями - удобно управлять светом с обоих концов

Практические советы

• При монтаже используйте только медный провод сечением 1,5 мм2 - алюминий не подходит
• Обязательно проверьте схему подключения перед вводом в эксплуатацию - неверное соединение сделает индикацию некорректной
• Не закручивайте винты слишком сильно - пластиковый корпус может треснуть
• Для совмещения с другими выключателями в одной рамке - убедитесь, что все устройства из серии “Рамочная”, иначе возможны щели и неэстетичный вид
• При замене старого выключателя - отключите питание, даже если он кажется выключенным
• Индикация работает только при наличии замкнутой цепи - если свет не горит, а LED горит - возможно, проблема в лампе или проводе
