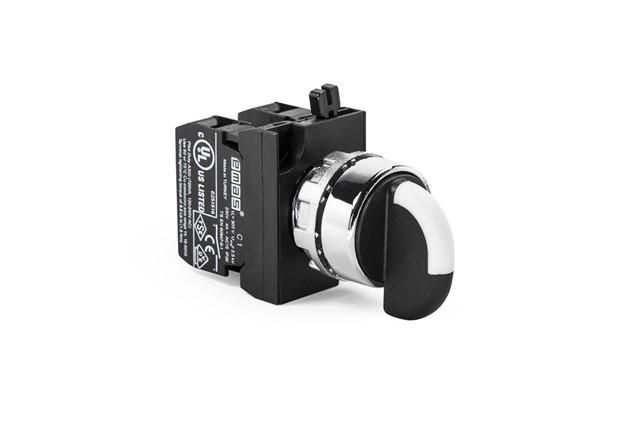

Переключатель 2-0-1 без фиксации (2НО) EMAS CM101S32

Переключатель 2-0-1 без фиксации (2 нормально открытых контакта) от бренда EMAS с артикулом cm101s32 - механическое устройство для коммутации цепей с двумя размыкающими контактами, предназначенное для временного переключения между положениями “включено” – “выключено” – “включено”. Подходит для управления оборудованием, где требуется точечное управление без удержания рычага.

Назначение и область применения

Этот переключатель используется там, где нужна кнопка с возвратом в среднее (“выкл”) положение после каждого нажатия. Он не фиксируется ни в одном крайнем состоянии - при отпускании рычага он автоматически возвращается в нейтральное положение. Применяется в системах управления станков, конвейеров, тестового оборудования, пультов аварийной остановки, испытательных установках и других устройствах, требующих кратковременного активирования сигнала или действия.

Технические характеристики

• Количество контактов: 2 нормально открытых (2 НО)
• Фиксация: отсутствует - возврат в нейтральное положение при отпускании
• Рабочее напряжение: до 230 В переменного тока
• Номинальный ток: 4 А
• Максимальная коммутируемая мощность: 2,5 кВт
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Механический ресурс: 500 000 циклов включения/выключения
• Электрический ресурс: 100 000 циклов при максимальной нагрузке
• Частота нажатий: до 3000 в час без нагрузки; до 1200 в час при полной нагрузке
• Рабочая температура: от -5 C до +40 C
• Степень защиты: IP65 - полностью защищен от пыли, выдерживает струи воды под давлением
• Сечение подключаемого провода: 1,5–2,5 мм2

Совместимость и монтаж

Устройство рассчитано на монтаж через круглое отверстие диаметром 22 мм (стандартный размер для таких переключателей). Для надёжной фиксации используйте комплектную гайку и шайбу. Убедитесь, что место установки позволяет свободно перемещать рычаг без препятствий. Соединение проводов осуществляется с помощью зажимов - допускаются медные жилы сечением 1,5–2,5 мм2. Не применяйте многожильные провода без наконечника - возможен плохой контакт.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования бытового и легкопромышленного класса. Защита IP65 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Однако не предназначено для длительного воздействия прямого потока воды, химических веществ или экстремальных температур вне заявленного диапазона (-5…+40 C).

Преимущества

• Высокая долговечность: механический ресурс в 5 раз выше, чем электрический - подходит для частого использования
• Защита IP65 делает его пригодным для работы в сложных условиях - цеха, мастерские, наружные панели
• Гальваническая изоляция 10 МОм снижает риск пробоя и замыканий даже при высокой влажности
• Металлический корпус повышает прочность и термостойкость
• Простая и проверенная двухпозиционная схема с возвратом - удобна для аварийных и импульсных команд

Ограничения применения

• Не использовать при температурах ниже -5 C или выше +40 C - возможно изменение характеристик материалов
• Запрещена работа при токе свыше 4 А или мощности более 2,5 кВт - есть риск оплавления контактов
• Не рекомендован для частого включения/выключения при полной нагрузке чаще 1200 раз в час - снизится срок службы
• Не подходит для управления двигателями большой мощности или емкостными/индуктивными нагрузками без дополнительной защиты
• Не является взрывозащищённым - нельзя применять во взрывоопасных зонах

Примеры использования

• Аварийная остановка станка - нажали, машина остановилась, отпустили - система готова к возобновлению работы
• Подача материала на конвейере - кратковременный сигнал для продвижения детали
• Тестирование оборудования - включение питания на время проверки
• Пульт управления в лаборатории - импульсный запуск процесса
• Система освещения с ручным контролем - свет включается только пока держишь рычаг

Практические советы

• Выбирая этот переключатель, всегда проверяйте посадочный диаметр - совпадает ли отверстие в панели с типовым 22 мм
• При использовании в местах с вибрацией закрепите корпус дополнительно клеем или контргайкой
• Для увеличения срока службы не нагружайте переключатель больше 80 % от номинала - лучше выбрать модель с запасом
• Проверьте полярность перед подключением - хотя это не имеет значения для переменного тока, важно соблюдать последовательность при работе с сетями 230 В
• При сборке не затягивайте гайку слишком сильно - можно деформировать пластиковую основу внутри корпуса
• Если планируете многочисленные циклы - регулярно проверяйте состояние контактов, особенно при работе с индуктивными нагрузками
