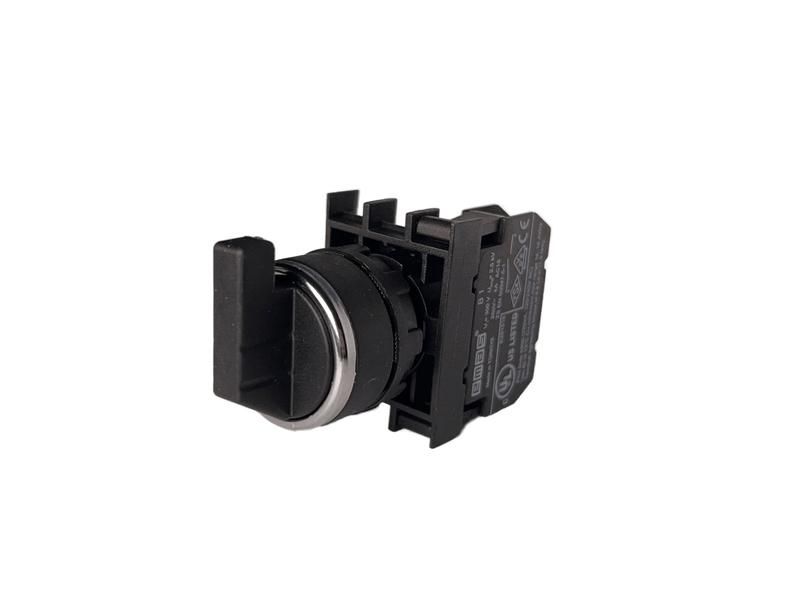

Переключатель 2-0-1 с фиксацией (1НО) EMAS B100S30

Переключатель 2-0-1 с фиксацией (1НО) и селекторный переключатель от бренда EMAS с артикулом b100s30 предназначен для коммутации цепей низкого напряжения с возможностью выбора одного из двух рабочих состояний и нейтрального положения. Устройство подходит для управления освещением, автоматическими системами и оборудованием, где требуется надёжное и долговечное переключение.

Назначение и область применения

Переключатель 2-0-1 с фиксацией (1НО) используется там, где необходимо выбрать одно из двух активных состояний - например, включить источник питания либо на первом, либо на втором устройстве, при этом среднее положение «0» полностью отключает цепь. Это особенно удобно в системах с двумя точками управления: управлять светом на лестнице, в длинном коридоре, на производственной площадке с двумя выходами. Также применяется в пультах управления станков, конвейеров, системах аварийного отключения.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Минимальное сопротивление изоляции: 10 МОм (при 500 В постоянного тока)
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –15C до +80C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Корпус контактной группы: огнестойкий полипропилен PA6 класса V0
• Пластиковые элементы: поликарбонат

Совместимость и монтаж

Переключатель 2-0-1 с фиксацией (1НО) монтируется в стандартную панель с отверстием подходящего размера - типичный монтажный размер соответствует распространённым модульным системам. Кабель подключается через зажимы, рассчитанные на сечение 1,5–2,5 мм2. Подключение проводится без инструментов - достаточно затянуть винты. Возможна установка в любом положении: вертикально, горизонтально, перевёрнуто - конструкция не зависит от ориентации. Для подсветки можно дополнительно подключить блок-контакт (не входит в комплект, требует отдельного заказа).

Безопасность и стандарты

Переключатель 2-0-1 с фиксацией (1НО) соответствует международным нормам безопасности: UL 508, TS EN 60947-5-1 и VDE 0660. Диэлектрическая прочность проверена: между корпусом и контактами выдерживает 2000 В переменного тока, между разомкнутыми контактами - 1500 В. Корпус выполнен из материалов с высокой огнестойкостью (V0), что снижает риск воспламенения при перегрузках.

Преимущества

• Высокая механическая и электрическая долговечность - до 500 тысяч циклов работы
• Минимальный нагрев даже при длительной нагрузке 4 А
• Устойчивость к температурным колебаниям от –15C до +80C
• Фиксация в крайних положениях предотвращает случайное переключение
• Огнестойкий материал корпуса повышает безопасность в условиях повышенной нагрузки
• Гладкая поверхность и качественные контакты обеспечивают стабильную передачу сигнала

Ограничения применения

Не предназначен для использования во влажных помещениях или на улице - степень защиты IP50 не защищает от попадания воды. Не рекомендуется применять в цепях с током выше 4 А или напряжением свыше 240 В. Нельзя использовать в качестве замены автоматических выключателей - он не обеспечивает защиту от перегрузок или коротких замыканий. Электрический ресурс ограничен 100 тыс. операций - после этого контакты могут начать окисляться или терять надёжность.

Примеры использования

• Управление освещением в двухэтажном доме: один переключатель устанавливается на первом этаже, второй - на втором; каждый выбирает, включить свет или выключить.
• Выбор источника питания на станке: основной и резервный генератор, где переключатель позволяет переключаться между ними без потери контроля.
• Аварийное управление вентиляцией: в штатном режиме работает одна система, при необходимости - переключение на запасную.
• Контрольные панели в логистических комплексах: выбор направления движения конвейера или активации одной из двух линий.

Практические советы

• При монтаже используйте кабель сечением 1,5–2,5 мм2 - более тонкий может перегреваться, более толстый не поместится в зажимы.
• Проверьте соответствие напряжения сети 240 В - использование в сетях 400 В приведёт к пробою изоляции.
• Если нужна подсветка - закажите совместимый блок-контакт от EMAS отдельно, так как он не входит в базовый комплект.
• Для условий с высокой запылённостью (цеха, склады) регулярно протирайте корпус - хотя IP50 защищает от пыли, её накопление может влиять на ход механизма.
• Не допускайте механических ударов по рычагу - это снижает ресурс переключателя 2-0-1 с фиксацией (1НО).
• При замене старого устройства - сравните размеры и тип крепления, чтобы не потребовалось доработка панели.
