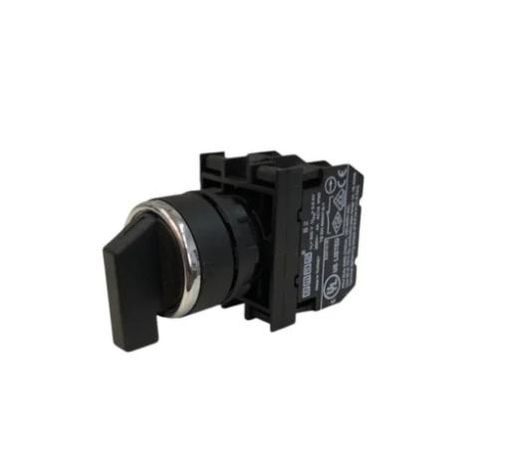

Переключатель 2-0-1 с фиксацией (1НО+1НЗ) EMAS B102S30

Переключатель EMAS b102s30 - это механический устройство с фиксированными положениями «2-0-1», предназначенное для переключения двух электрических цепей: одна с нормально открытым контактом, другая - с нормально закрытым. Подходит для управления оборудованием в условиях низкого напряжения, где требуется надежное и долговечное переключение без автоматизации.

Назначение и область применения

Переключатель EMAS b102s30 используется для ручного переключения между двумя состояниями электрической цепи: «выключено» и два активных положения. Он применяется там, где важно выбрать один из двух вариантов работы - например, переключение питания между основным и резервным источником, управление светом с нескольких точек, выбор режима работы оборудования.

Частые области применения: системы освещения в длинных коридорах, лестничных клетках, производственные станки, конвейеры, устройства с ручным выбором режима. Устройство особенно эффективно там, где нужна четкая фиксация положения и исключен случайный переход.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение (Ue): 240 В переменного тока
• Номинальный ток (Ie): 4 А
• Напряжение изоляции (Ui): 300 В
• Импульсное напряжение (Uimp): 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Рабочая частота: до 1200–3000 операций в час
• Температурный диапазон: от –15C до +80C
• Степень защиты: IP50 - защита от пыли, но не от воды
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Площадь сечения провода: 1,5–2,5 мм2
• Корпус контактов: огнестойкий материал PA6 класса V0
• Пластиковые элементы: поликарбонат

Совместимость и монтаж

Переключатель EMAS b102s30 устанавливается в стандартную монтажную нишу 22×22 мм. Клеммы рассчитаны на зачистку проводов длиной около 8–10 мм. Соединение осуществляется винтовым зажимом - достаточно затянуть до плотного контакта, без перетяга.

Подключение кабеля допускается только сечением 1,5–2,5 мм2. Превышение этого значения может повредить зажим. Для подсветки можно дополнительно подключить внешний блок - он совместим с конструкцией, но не встроен.

Установка возможна в любом положении: вертикальном, горизонтальном, перевёрнутом - механизм работает одинаково надежно благодаря гравитационно независимому механизму переключения.

Безопасность и стандарты

• Соответствует стандартам UL 508 (промышленные выключатели)
• Соответствует TS EN 60947-5-1 (низковольтные аппараты управления)
• Соответствует VDE 0660 (немецкий стандарт безопасности)

Корпус выполнен из материалов с высокой огнестойкостью (V0), что снижает риск распространения пламени при перегрузке. Диэлектрическая прочность между корпусом и контактами - 2000 В переменного тока, между контактами - 1500 В, обеспечивает безопасность даже при кратковременных скачках напряжения.

Преимущества

• Высокий механический ресурс - до 500 тысяч циклов, что делает устройство подходящим для частых операций
• Фиксированное положение каждого контакта предотвращает самопроизвольное переключение
• Минимальный нагрев при работе - благодаря качественным контактам AgNi и оптимизированному тепловому балансу
• Устойчивость к температурным колебаниям - работает в широком диапазоне от –15C до +80C
• Гибкость монтажа - любой угол установки не влияет на работу
• Простое и безопасное подключение - зажимы рассчитаны на стандартные сечения кабеля

Ограничения применения

• Не предназначен для использования во влажных средах - степень защиты IP50 не защищает от попадания воды
• Не рекомендован для нагрузок выше 4 А или напряжений свыше 240 В переменного тока
• Не подходит для автоматических систем - требует ручного воздействия
• Не имеет встроенной подсветки - её необходимо подключать отдельно, если требуется индикация
• Ограниченная рабочая частота: более 3000 операций в час может сократить срок службы

Примеры использования

• Выбор между основным и аварийным освещением в коридоре многоквартирного дома
• Переключение режима работы станка: «ручной» ↔ «автоматический»
• Управление питанием насоса через две точки доступа - у входа и у щита
• Альтернативное включение двух двигателей одного типа, когда одновременная работа запрещена

Практические советы

• При замене старого переключателя проверьте соответствие сечения кабеля - используйте только 1,5–2,5 мм2
• Не забудьте отключить питание перед монтажом - хотя устройство имеет хорошую изоляцию, работать под напряжением опасно
• Если переключатель будет установлен в пыльной среде (цех, склад), регулярно протирайте поверхность - IP50 не гарантирует герметичность
• Для длительной эксплуатации в холоде (ниже –10C) убедитесь, что окружающая среда не превышает –15C - ниже указанного порога пластик становится хрупким
• При использовании с подсветкой - подключайте её параллельно одной из цепей, соблюдая полярность и мощность источника
