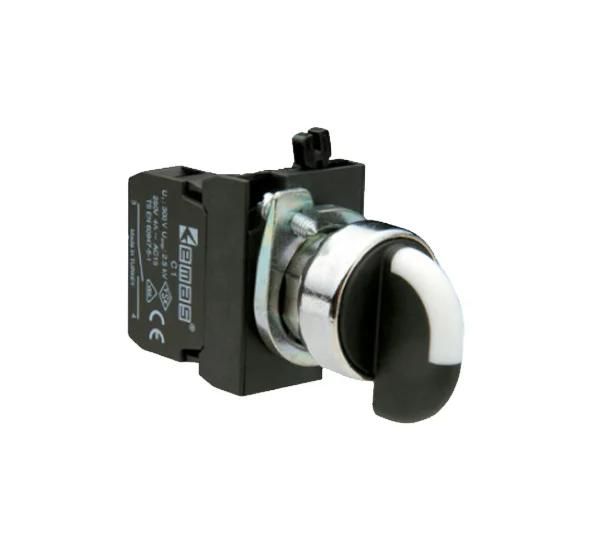

Переключатель 2-0-1 с фиксацией (1НО+1НЗ) EMAS CP102S30

Переключатель 2-0-1 с фиксацией от EMAS с артикулом cp102s30 - механическое устройство для переключения цепей между двумя состояниями с удержанием положения. Подходит для управления оборудованием, где требуется надёжное и долговечное коммутирование с одним нормально открытым и одним нормально замкнутым контактом.

Назначение и область применения

Этот переключатель используется там, где необходимо выбрать одно из двух рабочих состояний и зафиксировать его - например, переключение режимов работы оборудования, управление направлением движения, активация запасного канала. Применяется в системах автоматизации, на станках, конвейерах, вентиляционном оборудовании и других устройствах с жесткими требованиями к надёжности.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Фиксация положений: да - рычаг остаётся в выбранной позиции до ручного переключения
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций при полной нагрузке
• Частота переключений: до 3000 раз/час без нагрузки, до 1200 раз/час при максимальной нагрузке
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полностью герметична от пыли, выдерживает струи воды под давлением
• Сопротивление изоляции: не менее 10 МОм (при испытании 500 В постоянного тока)
• Подключение проводов: сечение 1,5–2,5 мм2

Совместимость и монтаж

Устройство предназначено для установки в панели или корпус с отверстием подходящего размера - типовой монтаж через круглое отверстие. Для подключения используйте провода сечением 1,5 или 2,5 мм2. Обязательно проверьте соответствие диаметра отверстия под переключатель 2-0-1 с фиксацией cp102s30 перед монтажом. Клеммы рассчитаны на зажим без инструментов - достаточно затянуть винты до плотного контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного применения. Защита IP65 обеспечивает безопасную работу в средах с высокой запылённостью или возможным воздействием брызг воды. Не предназначен для использования во взрывоопасных зонах или вне указанных температурных пределов.

Преимущества

• Высокая механическая прочность - способен выдерживать более полумиллиона переключений
• Герметичная конструкция IP65 позволяет использовать в сложных условиях - на улице, в цехах с мойкой, в помещениях с повышенной влажностью
• Фиксированное положение исключает случайное переключение
• Два типа контактов в одном корпусе позволяют реализовать сложные логические схемы без дополнительных компонентов

Ограничения применения

• Не допускается использование при температурах ниже –5 C или выше +40 C - возможно снижение надёжности контактов и хрупкость материалов
• Максимальная частота переключений при нагрузке - 1200 раз в час; превышение сокращает срок службы
• Не предназначен для коммутации импульсных нагрузок, светодиодных светильников или двигателей с высоким пусковым током без дополнительной защиты
• Не имеет встроенного освещения - нельзя использовать как индикатор положения

Примеры использования

• Выбор режима работы станка: «ручной» ↔ «автоматический»
• Переключение питания между основным и резервным источником
• Управление направлением движения конвейера: «влево» ↔ «вправо»
• Активация аварийного сигнала при необходимости ручного вмешательства

Практические советы

• При монтаже убедитесь, что провода не перегибаются у входа в корпус - это снижает риск повреждения изоляции
• Не применяйте силовые инструменты при затяжке клемм - достаточно легкого усилия рукой
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов, особенно при работе с индуктивными нагрузками
• Если нужна защита от внешнего воздействия - используйте дополнительно крышку или кожух, хотя IP65 уже обеспечивает хорошую степень защиты
• При замене старого переключателя 2-0-1 с фиксацией cp102s30 - совпадают ли тип контактов, класс защиты и габариты? Это важно для беспроблемной замены
