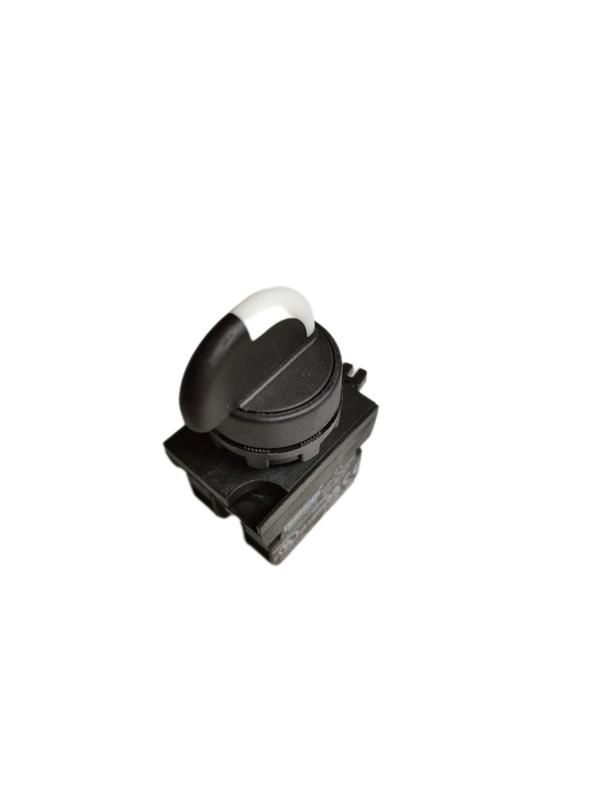

Переключатель 2-0-1 с фиксациейВ 1 положении (2НО) EMAS CP101S31

Переключатель 2-0-1 с фиксацией в 1 положении (2НО) EMAS - механический селекторный переключатель с надёжной фиксацией в рабочем состоянии, предназначенный для управления цепями с номинальным током до 4 А. Артикул cp101s31 обеспечивает защиту IP65 и рассчитан на длительную работу в промышленной среде.

Назначение и область применения

Этот переключатель используется для выбора одного из двух рабочих режимов с возможностью выключения (позиция “0”). Фиксация в положении “1” предотвращает случайное переключение. Подходит для управления оборудованием, где важна точность и устойчивость состояния: станки, насосы, системы автоматизации, конвейеры, освещение в зонах с высокой запылённостью.

Технические характеристики

• Количество контактов: 2 нормально замкнутых (2НО)
• Рабочее напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: 2,5 кВт
• Механический ресурс: 500 000 циклов переключений
• Электрический ресурс: 100 000 циклов при полной нагрузке
• Частота переключений: до 3000 раз/час без нагрузки, до 1200 раз/час при максимальной нагрузке
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Сечение подключаемого провода: 1,5–2,5 мм2
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением

Совместимость и монтаж

Установка осуществляется через круглое отверстие диаметром 22 мм - типичный размер для промышленных корпусов. Переключатель 2-0-1 с фиксацией в 1 положении (2НО) EMAS имеет болтовые зажимы для крепления проводов. Для правильного подключения проверьте соответствие сечения провода (не более 2,5 мм2) и полярность при работе с сетью 230 В. Убедитесь, что монтажная панель жесткая - вибрации снижают срок службы механизма.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса IP65. Применяется в соответствии с международными нормами для коммутационных аппаратов. Отсутствуют данные о сертификации по ГОСТ или IEC - рекомендуется сверить с местными регламентами перед использованием в системах повышенной ответственности.

Преимущества

• Фиксированное положение “1” исключает самопроизвольное возвращение в “0”, повышает безопасность при обслуживании
• Высокая степень защиты IP65 позволяет использовать в условиях пыли, влаги, мытья оборудования струёй воды
• Долгий ресурс - 500 тысяч механических циклов гарантирует долгую службу даже при активном использовании
• Поддержка сечения провода до 2,5 мм2 - совместим с большинством силовых кабелей в промышленных установках

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C - возможна потеря эластичности материалов
• Запрещено применять в средах со взрывоопасными газами или паром - отсутствует взрывозащита
• Максимальная частота переключений при нагрузке - 1200 в час; превышение сокращает срок службы контактов
• Не подходит для импульсных нагрузок выше 2,5 кВт - риск залипания контактов

Примеры использования

• Выбор режима работы станка: “0” - выключен, “1” - автономный цикл
• Аварийное отключение конвейера с последующим принудительным возвратом в рабочее состояние
• Управление освещением в цеху: “0” - свет выключен, “1” - включена основная группа
• Переключение между двумя источниками питания в системах резервирования

Практические советы

• При монтаже используйте шайбы и гайки с антикоррозийным покрытием - особенно в помещениях с повышенной влажностью
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы провода и вызвать нагрев
• Проверяйте контактную группу каждые 6 месяцев при интенсивном использовании - окисление контактов снижает надёжность
• Если требуется управление с удалённого места - сочетайте этот переключатель с кнопками или дистанционными контроллерами, так как он не имеет электронной связи
• Артикул cp101s31 легко заменяем - аналоги должны иметь те же параметры: 2НО, IP65, фиксацию в одном положении, 4 А/230 В
