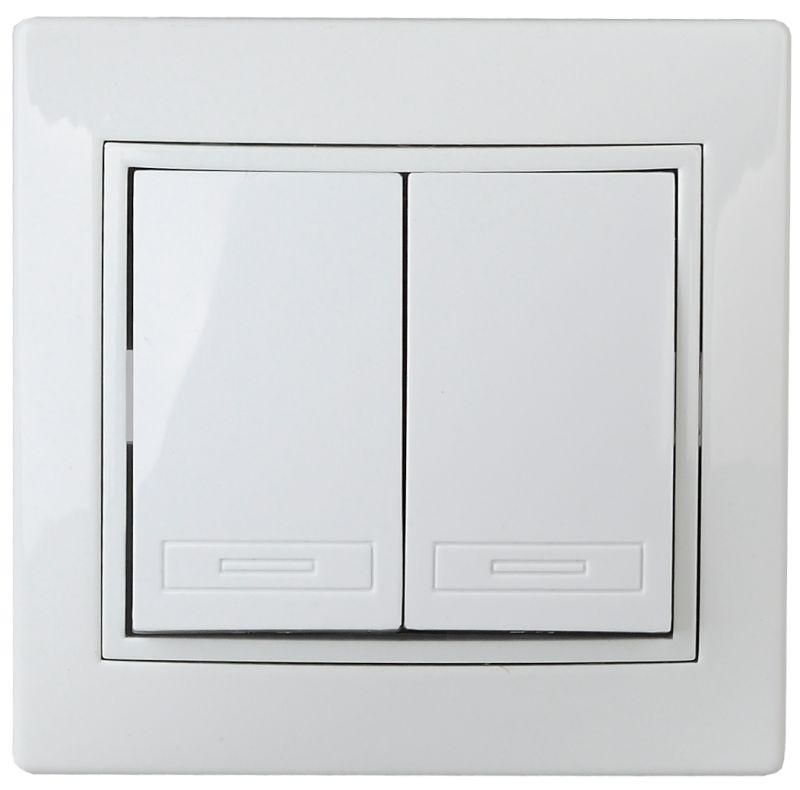

Переключатель Plano 1-107-01 двухклавишный, 10А-250В, IP20, СУ, белый | Б0053802 Intro ЭРА

Переключатель двухклавишный 10А-250В IP20 СУ белый - устройство для управления светом из двух мест, выполненный в компактном корпусе серии Plano от бренда ЭРА. Подходит для внутренней скрытой установки в жилых и офисных помещениях, совместим с подрозетниками стандартного размера.

Назначение и область применения

Переключатель двухклавишный 10А-250В IP20 СУ белый предназначен для коммутации освещения в схемах проходного управления - то есть когда один источник света можно включить/выключить с двух разных точек. Пример: вход и выход из комнаты, лестница между этажами, длинный коридор. Каждая клавиша управляет своей группой светильников, что позволяет гибко организовать освещение. Устройство рассчитано на бытовые и легкие коммерческие нагрузки до 10 А, например, светодиодные ленты, люстры, точечные светильники.

Технические характеристики

• Номинальное напряжение: 250 В - работает в сетях 220–240 В переменного тока
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Количество клавиш: 2 - каждая управляет отдельной цепью
• Схема подключения: переключатель на два направления (проходной)
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: термопласт - негорючий, устойчив к механическим повреждениям
• Цвет и отделка: белый, глянцевая поверхность - легко моется, сочетается с большинством интерьеров
• Крепление: винтовое, с монтажными лапками
• Подключение: винтовые клеммы с двумя отверстиями на каждом контакте
• Способ монтажа: внутренний / скрытый - устанавливается в подрозетник
• Комплектация: в сборе с одиночной рамкой, без монтажной платы - готов к установке
• Серия: Plano - часть линейки Моноблок, соответствует единым стандартам монтажа
• Безгалогеновый состав - безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Переключатель двухклавишный 10А-250В IP20 СУ белый устанавливается в стандартный подрозетник диаметром 68 мм. Крепление осуществляется либо на монтажные лапки, либо через винты - выбирайте способ в зависимости от плотности стены. Винтовые клеммы имеют два отверстия: одно для основного провода, второе - для перемычки к следующему выключателю. Это позволяет собирать цепочки из нескольких устройств без дополнительных соединителей. Для установки двух и более переключателей рядом используйте многоместные рамки: 1-502-xx (двухпостовая), 1-503-xx (трёхпостовая), 1-504-xx (четырёхпостовая). Цветовые коды рамок совпадают с цветом устройства - белый = 01.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроприборов. Отсутствие галогенов снижает риск образования ядовитых веществ при перегреве. IP20 исключает использование во влажных зонах - нельзя устанавливать в ванной, кухне, на улице. Номинальный ток 10 А соответствует нормам для осветительных цепей, но не предназначен для мощных нагревательных приборов (электрокотлы, духовые шкафы).

Преимущества

• Удобная вертикальная расстановка клемм - провода не перекручиваются, меньше риска плохого контакта
• Два отверстия на клемме - возможность шлейфового подключения без дополнительных перемычек
• Наглядная маркировка клавиш - легко определить, какую цепь контролирует каждая кнопка
• Глянцевая поверхность - не собирает пыль, легко протирается
• Совместимость с рамками серии Plano - унифицированный дизайн для целых систем освещения

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Не используется для нагрузок выше 10 А - запрещено подключать плиты, обогреватели, насосы
• Работает только в сети 220–240 В - несовместим с постоянным током или 12/24 В
• Требует предварительного отключения питания - монтаж возможен только при отключенном автомате
• Не имеет индикации состояния - невозможно узнать, включен ли свет, не заглянув в комнату

Примеры использования

• Лестница между первым и вторым этажом - выключатель у входа и у спальной комнаты
• Длинный коридор - управление светом с обоих концов
• Спальня с двумя выходами - одна клавиша управляет потолочным светом, другая - ночником
• Зал с двумя зонами освещения - например, основной свет и декоративная подсветка стен

Практические советы

• При подключении пометьте провода: L - фаза, L1/L2 - проходные контакты, N - ноль (если нужен)
• Для шлейфа используйте второй контакт клеммы - он уже предусмотрен, не надо добавлять перемычки
• Проверьте глубину подрозетника - некоторые старые модели требуют минимум 45 мм
• При установке нескольких переключателей в одну рамку - начинайте с крайнего, чтобы не перепутать порядок
• Не затягивайте винты слишком сильно - пластик треснет, контакт станет хуже
• Для замены - отключите питание, снимите рамку, открутите клеммы, выньте устройство и вставьте новое
