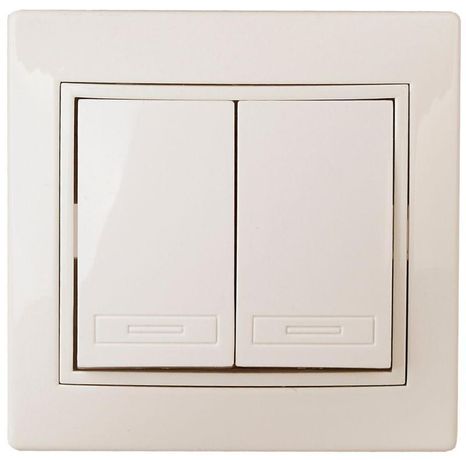

Переключатель Plano 1-107-02 двухклавишный, 10А-250В, IP20, СУ, слоновая кость | Б0053804 Intro ЭРА

Переключатель двухклавишный 10А-250В IP20 СУ слоновая кость Plano 1-107-02 - устройство для управления двумя группами светильников из двух мест, например, в длинном коридоре или на лестнице. Выполнен из негорючего термопласта, совместим с системами внутренней проводки, подходит для бытовых и коммерческих помещений. Бренд Intro, артикул 1-107-02.

Назначение и область применения

Переключатель двухклавишный 10А-250В IP20 СУ слоновая кость Plano 1-107-02 предназначен для переключения электрической цепи между двумя точками управления. Подходит для контроля двух независимых групп освещения - например, верхнего и бокового света в комнате, или освещения на этажах лестницы. Применяется в жилых домах, офисах, общественных зданиях. Не используется во влажных помещениях (ванная, баня) из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В переменного тока
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (при 220 В)
• Количество клавиш: 2 - каждая управляет своей цепью
• Схема подключения: переключатель на два направления (проходной) - позволяет включить/выключить свет из двух мест
• Степень защиты: IP20 - защищает от контакта с пальцами и предметами >12 мм, но не от воды и пыли
• Материал корпуса: термопласт - самозагасающий, не горючий, безопасен при перегреве
• Цвет: слоновая кость (бежевый), глянцевая отделка
• Крепление: винтовое, монтаж внутри стены (скрытый)
• Подключение: винтовые клеммы с двумя отверстиями на каждом зажиме
• Комплектация: в сборе с одиночной рамкой, без монтажной платы
• Без галогенов - соответствует экологическим нормам RoHS

Совместимость и монтаж

Переключатель двухклавишный 10А-250В IP20 СУ слоновая кость Plano 1-107-02 устанавливается в стандартный подрозетник диаметром 68 мм. Монтаж возможен как на монтажные лапки, так и через винты - что повышает надёжность фиксации. Клеммы расположены вертикально - это упрощает прокладку проводов и снижает риск перегиба. Каждая клемма имеет два отверстия: одно для входящего провода, второе - для выходящего, что позволяет организовать шлейфовое подключение нескольких выключателей друг за другом. Для установки в одну рамку нескольких устройств используйте многоместные рамки: 1-502-xx (двухпостовая), 1-503-xx (трёхпостовая), 1-504-xx (четырёхпостовая). Цветовые коды xx должны совпадать с цветом устройства (например, 02 - слоновая кость).

Безопасность и стандарты

Изделие выполнено из негорючего термопласта, не содержит галогенов, что снижает выделение токсичных веществ при перегреве. Соответствует требованиям безопасности для бытовых электроустановок. Степень защиты IP20 исключает использование в условиях повышенной влажности или запылённости. Не рекомендовано применение в промышленных средах с высокими механическими нагрузками.

Преимущества

• Два отверстия на клемме - возможность шлейфового подключения без дополнительных перемычек
• Жёсткая рамка в комплекте - упрощает установку и выравнивание в стене
• Глянцевая поверхность - легко моется, не царапается при регулярной уборке
• Вертикальное расположение клемм - удобнее для монтажа, особенно при плотной укладке проводов
• Совместимость с широкой серией рамок Plano - можно собирать блоки из 2–4 выключателей с единым дизайном

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванная, бассейн, баня) - степень защиты IP20 недостаточна
• Не подходит для мощных нагревательных приборов свыше 2,2 кВт - максимальный ток 10 А
• Не предназначен для внешней установки - требует скрытой проводки и подрозетника
• Не работает как обычный выключатель - требуется парный проходной переключатель для функции “два места”

Примеры использования

• Освещение лестницы: один переключатель у входа, второй - на втором этаже
• Комната с двумя источниками света: потолочные споты и торшеры - каждый контролируется отдельной клавишей
• Длинный коридор: включение света у одного конца, выключение у другого
• Объединённые блоки: три переключателя в одной рамке 1-503-02 для управления светом в трёх зонах квартиры

Практические советы

• При монтаже проверьте, чтобы провода были зачищены на 8–10 мм - этого достаточно для надёжного зажима в клеммах
• Используйте только медные провода сечением 1,5–2,5 мм2 - большие сечения могут не поместиться в клемму
• При установке нескольких устройств в ряд - выбирайте рамки того же цвета (слоновая кость = код 02)
• Не затягивайте винты клемм слишком сильно - это может повредить пластик и вызвать плохой контакт
• Для замены старого выключателя - отключите питание, проверьте отсутствие напряжения тестером
