Переключатель Plano 1-107-04 двухклавишный, 10А-250В, IP20, СУ, шампань | Б0053808 Intro ЭРА

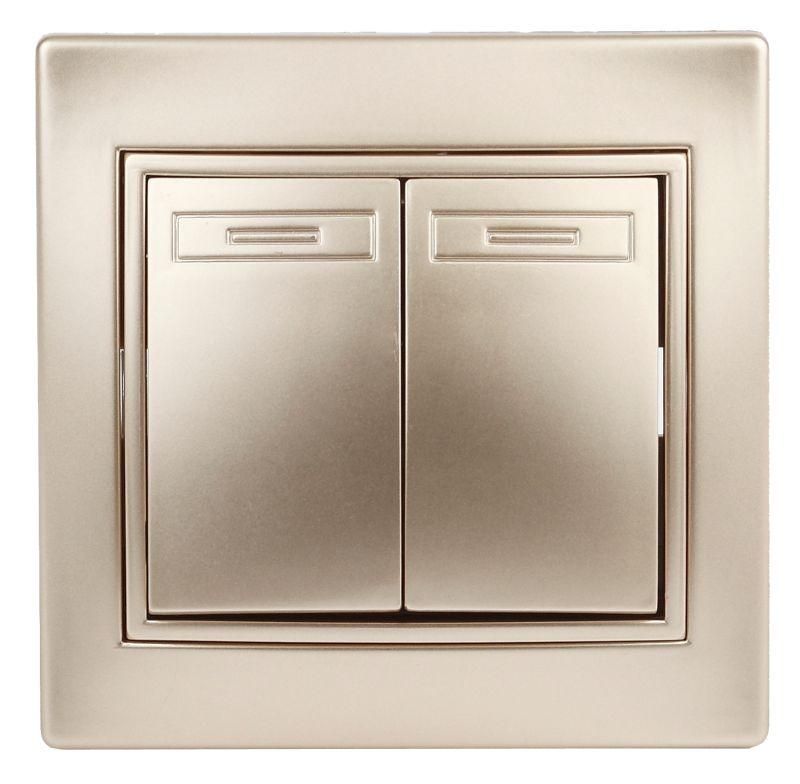

Переключатель двухклавишный 10А-250В IP20 СУ шампань Plano 1-107-04 - устройство для управления двумя группами светильников из одного места, подходящее для внутренней скрытой установки в жилых и офисных помещениях. Произведён в серии Plano бренда Intro, совместим с системами монтажа ЭРА.

Назначение и область применения

Переключатель двухклавишный 10А-250В IP20 СУ шампань Plano 1-107-04 предназначен для коммутации двух независимых цепей освещения - например, включение/выключение света в комнате и ванной, или управление точечными светильниками и люстрой. Подходит для бытовых и легких коммерческих объектов: квартир, домов, офисов, коридоров. Не применяется во взрывоопасных средах, на улице или в сырых помещениях из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 250 В - допустимо подключение к стандартным сетям 220–240 В переменного тока;
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (при 220 В);
• Количество клавиш: 2 - каждая управляет своей цепью;
• Схема подключения: переключатель на два направления (проходной) - позволяет включать/выключать свет из двух мест;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги;
• Материал корпуса: термопласт - негорючий, устойчив к механическим повреждениям;
• Цвет: шампань - матовая отделка, не бликует, сочетается с другими элементами серии Plano;
• Подключение: винтовые клеммы - надёжный контакт, требуют периодической проверки затяжки;
• Крепление: винтовое + монтажные лапки - возможность фиксации в подрозетнике любым способом;
• Комплектация: в сборе с рамкой - готов к установке без дополнительных деталей;
• Расположение клемм: вертикальное - упрощает подвод проводов и шлейфовое соединение;
• Клеммы с двумя отверстиями - можно последовательно соединить несколько выключателей одним проводом;
• Не содержит галогенов - безопаснее при горении, соответствует экологическим нормам.

Совместимость и монтаж

Переключатель двухклавишный 10А-250В IP20 СУ шампань Plano 1-107-04 устанавливается в стандартный подрозетник диаметром 68 мм. Монтаж возможен как на монтажные лапки, так и через винты - что особенно удобно при работе с неровными стенами. Клеммы расположены вертикально, что снижает риск перекручивания проводов. Для установки нескольких выключателей в один ряд используйте многоместные рамки: 1-502-xx (двухпостовые), 1-503-xx (трёхпостовые), 1-504-xx (четырёхпостовые). Цветовой код xx=04 соответствует шампань. Совместим с кабелями сечением до 2,5 мм2. Не рекомендуется использовать с мощностью выше 2,2 кВт на одну цепь.

Безопасность и стандарты

Изделие выполнено из самозатухающего термопласта, соответствует требованиям безопасности для бытовых электроустановок. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Соответствует ГОСТ Р 50030.2 и IEC 60669-1. IP20 не гарантирует защиту от воды - запрещена установка в ванных, кухнях, на улице или в других влажных зонах без дополнительной защиты.

Преимущества

• Готовая комплектация с рамкой - экономит время на монтаже;
• Вертикальные клеммы с двумя отверстиями - упрощают шлейфовое подключение между несколькими выключателями;
• Два варианта крепления - лапки и винты - обеспечивают надёжную фиксацию даже в старых подрозетниках;
• Матовый шампань - элегантный цвет, не выгорает, хорошо маскирует следы пыли;
• Негорючий материал - повышенная пожарная безопасность;
• Совместимость с сериями ЭРА и Plano - легко заменить или расширить систему.

Ограничения применения

• IP20 - нельзя применять в помещениях с высокой влажностью (ванная, баня, бассейн, подвал);
• Не предназначен для частого включения/выключения под большой нагрузкой - не подходит для промышленных станков;
• Запрещено использование с нагрузкой свыше 10 А на одну клавишу - перегрузка вызывает перегрев и выход из строя;
• Не совместим с LED-драйверами и электронными трансформаторами без предварительной проверки совместимости - возможны мерцание или отказ работы;
• Не имеет функции регулировки яркости - не используется с dimmer’ами.

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - ночники у кровати;
• Освещение коридора: проходной режим позволяет включать свет у входа и выключать у выхода;
• Комната с двумя источниками света: одна клавиша - люстра, другая - бра;
• Объединение в блок: три переключателя Plano 1-107-04 в одной 3-постовой рамке 1-503-04 - контроль трёх зон освещения в квартире.

Практические советы

• Проверьте диаметр подрозетника перед установкой - он должен быть 68 мм, иначе потребуется доработка стены;
• При шлейфовом подключении используйте провода одинакового сечения - лучше 1,5–2,5 мм2 медные;
• После монтажа обязательно проверьте затяжку винтов клемм - ослабление вызывает нагрев и искрение;
• Для установки в деревянные дома или старую проводку - убедитесь, что сечение провода соответствует нагрузке;
• Если нужен аналог с IP44 - выбирайте другие модели серии, этот переключатель не подходит для влажных помещений;
• Цвет шампань (04) идеально сочетается с рамками 1-50x-04 - сохраняйте единый стиль при множественной установке.
