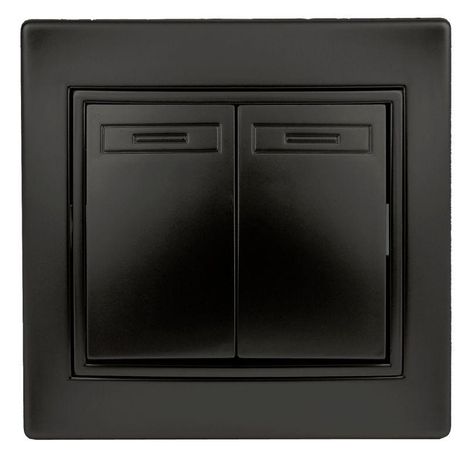

Переключатель Plano 1-107-05 двухклавишный, 10А-250В, IP20, СУ, антрацит | Б0053810 Intro ЭРА

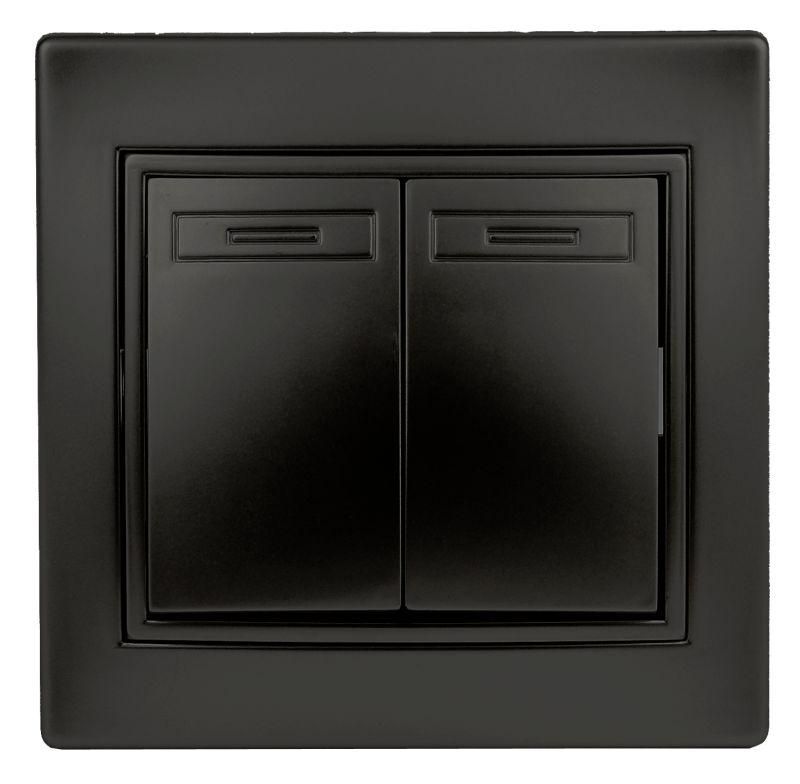

Переключатель двухклавишный 10А-250В IP20 СУ антрацит Plano 1-107-05 - устройство для управления светом из двух мест, предназначенное для внутренней скрытой установки в жилых и общественных помещениях. Произведено компанией Intro в серии Plano, соответствует требованиям безопасности и совместимо с типичными подрозетниками.

Назначение и область применения

Переключатель двухклавишный 10А-250В IP20 СУ антрацит Plano 1-107-05 используется для коммутирования освещения с двух точек - например, в длинном коридоре, на лестнице или в спальне с выходом из двух сторон. Каждая клавиша управляет своей группой нагрузок, что позволяет включать/выключать два контура независимо. Подходит для бытовых и офисных помещений с нормальной влажностью и отсутствием воздействия воды или пыли.

Технические характеристики

• Номинальное напряжение: 250 В - допустимо подключение к однофазным сетям 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (например, две группы светодиодных лент или люстр)
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; применяется только во внутрипомещении
• Количество клавиш: 2 - каждый переключает свою цепь, работает как проходной (двухпозиционный)
• Материал корпуса: термопласт - негорючий, устойчив к механическим повреждениям, не содержит галогенов
• Цвет и отделка: антрацит, матовая поверхность - маскирует следы пыли и потертостей
• Тип крепления: винтовое, с монтажной платой - фиксируется в подрозетнике через лапки или винты
• Подключение: винтовые клеммы с двумя отверстиями каждая - можно делать последовательное соединение между несколькими выключателями
• Размещение клемм: вертикальное - упрощает прокладку проводов и снижает риск перегиба

Совместимость и монтаж

Perеключатель 1-107-05 устанавливается в стандартный круглый подрозетник диаметром 68 мм. Монтаж возможен как на монтажные лапки, так и с помощью винтов - это даёт гибкость при работе с различными типами стен. Клеммы имеют два входа: один для питания, второй - для перемычки к соседнему выключателю. Это позволяет собирать цепочки из нескольких устройств без дополнительных распределительных коробок. Для установки нескольких переключателей рядом рекомендуются многоместные рамки: 1-502-xx (2 поста), 1-503-xx (3 поста), 1-504-xx (4 поста). Цветовые коды рамок должны совпадать с основным изделием - для антрацита используйте xx=05.

Безопасность и стандарты

Изделие изготовлено из самозагасающего термопласта, не содержащего галогены - при нагреве не выделяет токсичных паров. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1 для бытовых выключателей. Применяется исключительно в условиях сухих помещений. Не предназначено для установки в ванных комнатах, банях, на улице или других местах с повышенной влажностью.

Преимущества

• Вертикальное расположение клемм уменьшает риск перегиба провода и ускоряет монтаж
• Два отверстия в каждой клемме позволяют выполнять шлейфовое подключение - экономят время и материалы
• Фиксация на лапках + винтах - надёжнее, чем только на лапках, особенно в бетонных стенах
• Матовый антрацит - менее заметны царапины и грязь после длительного использования
• Готовый комплект с рамкой - не требует докупать отдельную декоративную часть

Ограничения применения

• IP20 - нельзя использовать в сырых помещениях (ванная, кухня без защиты, подвалы)
• Не поддерживает автоматическое управление - несовместим с датчиками движения, таймерами, умными системами
• Максимальная мощность нагрузки - 2,2 кВт на одну клавишу; при превышении возможен перегрев и выход из строя
• Не имеет функции регулировки яркости - не заменяет dimmer’ы
• Только для переменного тока - не постоянный ток (DC)

Примеры использования

• Лестница: одна клавиша включает свет на первом этаже, вторая - на втором
• Длинный коридор: выключатели установлены у обоих концов - удобно включить свет перед входом и выключить у выхода
• Спальня: одна клавиша - потолочное освещение, другая - ночники возле кровати
• Зона отдыха: два светильника - можно включать по одному или сразу оба

Практические советы

• При подключении помечайте провода: L - фаза, L1/L2 - выходы на светильники, N - ноль (если есть); в проходных схемах ноль не идет через выключатель
• Чтобы сделать шлейф, подсоедините фазу ко входу первого устройства, затем вывод L1/L2 этого же выключателя запитывает вход следующего
• Выбирая рамки, всегда берите те же цветовые коды - антрацит = 05, чтобы избежать визуального дисбаланса
• Проверьте глубину подрозетника: некоторые старые модели слишком малы для модульных решений с платой
• Не затягивайте винты клемм слишком сильно - это может треснуть пластик или деформировать контакт
