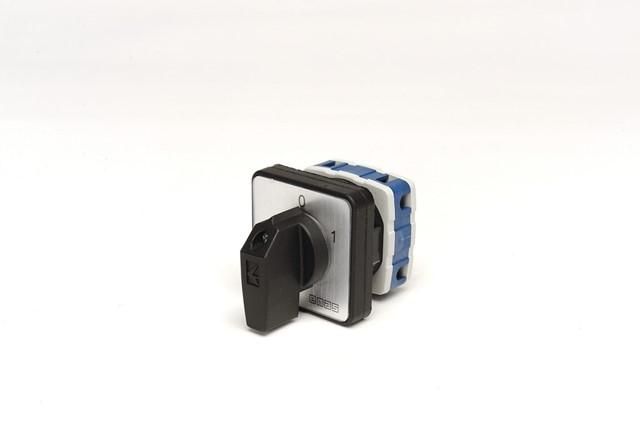

Переключатель двухпозиционный 16А (0-1) 60 градусов, 2 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA016AK231S EMAS

Переключатель двухпозиционный (0-1) 2-полюсный 16А от EMAS с артикулом PSA016AK231S - это надёжный механический коммутационный аппарат без потребления энергии, предназначенный для управления цепями управления, сигнализации и силовыми нагрузками в промышленном оборудовании.

Назначение и область применения

Переключатель двухпозиционный (0-1) 2-полюсный 16А используется для ручного включения/выключения электрических цепей. Подходит в качестве главного выключателя, группового переключателя или устройства для изменения режима работы оборудования. Применяется в системах управления двигателями (одно- и трёхфазными), контрольных цепях, измерительных схемах и автоматических линиях. Часто устанавливается на станках, конвейерах, насосных станциях и распределительных щитах.

Технические характеристики

• Число полюсов: 2
• Номинальный ток: 16 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока
• Частота: 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения-выключения
• Электрический ресурс: минимум 50 000 циклов при номинальной нагрузке
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Диапазон температур эксплуатации: от –5 C до +40 C
• Диэлектрическая прочность: 1890 В переменного тока (1 минута)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Корпус: бакелитовый, компактный
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель двухпозиционный (0-1) 2-полюсный 16А монтируется на DIN-рейку или через фланец в панель. Клеммы рассчитаны на провода сечением до 4 мм2. Для обеспечения герметичности при защите IP56 рекомендуется использовать уплотнительную прокладку при установке в корпус. Установка возможна только в сухих помещениях или в закрытых шкафах с уровнем защиты не ниже IP54. Напряжение питания должно соответствовать 220–400 В переменного тока - применение в цепях постоянного тока запрещено.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Высокая диэлектрическая прочность и сопротивление изоляции обеспечивают защиту от пробоя даже при кратковременных перегрузках. Защита IP54/IP56 предотвращает попадание пыли и воды на контакты, снижая риск замыканий.

Преимущества

• Отсутствие необходимости в внешнем питании - работает исключительно за счёт механического воздействия
• Высокая долговечность: более 50 тысяч электрических и 100 тысяч механических циклов
• Компактный бакелитовый корпус позволяет экономить место в шкафах
• Эргономичная ручка обеспечивает удобное управление даже в перчатках
• Поддержка высокой отключающей способности (6 кА) - подходит для мощных нагрузок
• Гибкость применения: один тип переключателя можно использовать в цепях управления и силовых контурах

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - требуется дополнительный обогрев или охлаждение в экстремальных условиях
• Запрещена эксплуатация в средах с повышенной коррозионной активностью (например, химические производства без дополнительной защиты)
• Не подходит для частого включения-выключения свыше 50 тыс. раз при максимальной нагрузке - для таких задач лучше выбрать автоматический контактный аппарат
• Не имеет функции аварийного отключения или блокировки - требует внешней системы безопасности при работе с опасным оборудованием

Примеры использования

• Главный выключатель на станке с трёхфазным двигателем - быстрый доступ к отключению питания
• Выбор режима работы конвейера: “работа” / “останов”
• Переключение между основным и резервным источником питания в малых распределительных щитах
• Управление световой сигнализацией в производственной зоне
• Изменение направления вращения двигателя в паре с реверсивным контактором

Практические советы

• При монтаже проверьте соответствие номинального тока нагрузки - переключатель PSA016AK231S рассчитан на 16 А, но допускает работу до 120 А в других модификациях серии PS
• Для длительной службы избегайте частых резких движений ручкой - равномерное усилие продлевает срок службы механизма
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление может вызвать нагрев
• Если требуется защита IP56, используйте только оригинальные уплотнители от EMAS - сторонние детали могут нарушить герметичность
• Перед первым включением убедитесь, что все соединения затянуты моментом 0,5–0,7 Нм - недостаточно плотное крепление повышает риск нагрева
