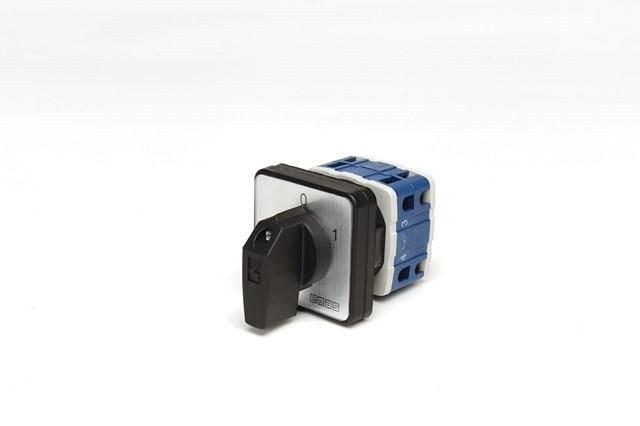

Переключатель двухпозиционный 16А (0-1) 60 градусов, 3 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA016AK331S EMAS

Переключатель двухпозиционный (0-1) 3 полюса 16А от EMAS с артикулом psa016ak331s - это механический коммутационный аппарат без потребления энергии, предназначенный для надёжного переключения трёхфазных цепей в промышленном оборудовании. Он сочетает высокую долговечность, компактную форму и защиту IP54/IP56, что делает его подходящим для жестких условий эксплуатации.

Назначение и область применения

Переключатель двухпозиционный (0-1) 3 полюса 16А используется для ручного включения/выключения трёхфазных цепей. Применяется как главный выключатель, групповой переключатель или коммутирующее устройство в системах управления двигателями, сигнализацией, контрольными и измерительными цепями. Подходит для оборудования с рабочим напряжением 220–400 В переменного тока частотой 50 Гц.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 16 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В AC
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/выключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 16 А
• Рабочая температура: от –5 C до +40 C
• Степень защиты лицевой части: IP54 (защита от пыли и брызг), IP56 (дополнительно - защита от мощных струй воды)
• Диэлектрическая прочность: 1890 В AC (1 минута)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Частота: 50 Гц
• Корпус: бакелитовый, компактный, устойчивый к химическим воздействиям
• Стандарт: TS EN 60947-3

Совместимость и монтаж

Переключатель psa016ak331s монтируется на DIN-рейку или через фланец с помощью болтов. Для подключения используются винтовые зажимы - рекомендуется использовать провода сечением 0,5–2,5 мм2. Убедитесь, что посадочные отверстия соответствуют габаритам корпуса. Перед монтажом отключите питание и проверьте соответствие напряжения и тока в цепи заявленным параметрам устройства. Эргономичная ручка обеспечивает удобное управление даже в перчатках.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Защита IP54/IP56 предотвращает попадание пыли и влаги внутрь механизма, снижая риск замыканий. Диэлектрическая прочность и сопротивление изоляции обеспечивают безопасную работу при повышенных напряжениях.

Преимущества

• Отсутствие необходимости в внешнем питании - работает исключительно за счёт механического действия
• Высокая надёжность благодаря длительному ресурсу (до 100 тыс. циклов)
• Универсальность: подходит как для силовых, так и для слаботочных цепей управления
• Изолированный бакелитовый корпус устойчив к вибрациям и агрессивной среде
• Гибкость выбора: серия PS предлагает множество модификаций для различных задач

Ограничения применения

• Не предназначен для автоматического управления - только ручное переключение
• Запрещено использование при температуре ниже –5 C или выше +40 C
• Не рассчитан на частые включения/выключения при токе свыше 16 А - для больших нагрузок требуется применение контакторов
• Не следует использовать в взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для работы с постоянным током - только переменный ток 50 Гц

Примеры использования

• Главный выключатель на станке с трёхфазным электродвигателем
• Переключение режимов работы конвейера между “работа” и “останов”
• Ручное отключение группы насосов перед обслуживанием
• Коммутация цепей сигнализации в распределительном щите
• Подключение тестового оборудования в ремонтной мастерской

Практические советы

• При выборе учитывайте, что максимальный рабочий ток 16 А - это номинал; при длительной работе ближе к пределу увеличьте запас по току
• Для установки в условиях сильной влажности выбирайте версию с IP56 - она лучше защищена от струй воды
• Проверяйте состояние контактов каждые 5–10 тысяч циклов - при появлении нагара или подгорания замените переключатель
• Не используйте для частых включений (более 10 раз в час) - это снизит срок службы
• Обязательно закрепляйте устройство жёстко - вибрации могут вызвать повреждение механизмов
• При замене старого переключателя совпадайте типоразмер и количество полюсов - psa016ak331s имеет специфическую посадку
