Переключатель Intro Plano 1-103-03 одноклавишный 10А-250В, IP20, СУ, алюминий | Б0053746 ЭРА

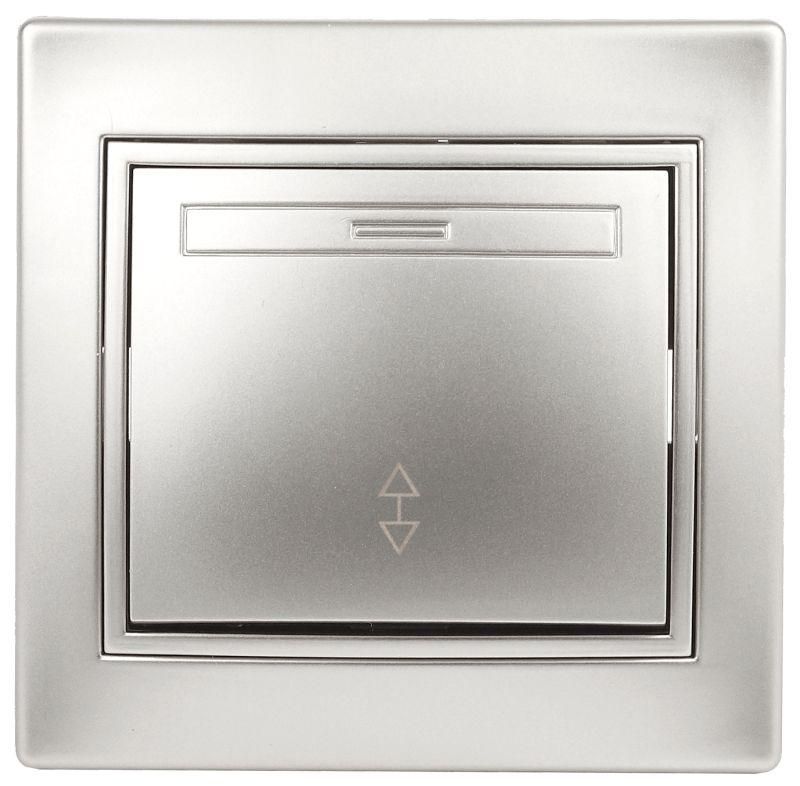

Переключатель одноклавишный 10А-250В, IP20, СУ, алюминий, серия Plano 1-103-03 - устройство для управления светом из двух мест, подходящее для скрытой установки в жилых и офисных помещениях. Механизм изготовлен из негорючего пластика, совместим с подрозетниками стандартного размера и оснащён надёжными винтовыми клеммами.

Назначение и область применения

Переключатель одноклавишный 10А-250В, IP20, СУ, алюминий, серия Plano 1-103-03 предназначен для переключения нагрузки между двумя точками - например, для управления одним источником света с двух входов: у входа в комнату и у кровати, у нижнего и верхнего этажа лестницы. Подходит для бытовых и коммерческих объектов: квартир, домов, гостиниц, офисов. Не используется для управления мощными оборудованием - максимальная нагрузка 10 А (до 2,5 кВт при 250 В).

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не защищён от пыли и влаги
• Схема подключения: проходной (два положения - переключает цепь между двумя контактами)
• Способ монтажа: скрытый (устанавливается в подрозетник)
• Способ подключения: винтовые зажимы (два отверстия на каждой клемме)
• Тип крепления: винтовое + монтажные лапки
• Материал корпуса: негорючий термопласт
• Цвет: матовый алюминий
• Габариты: 80×45×82 мм
• Подсветка: отсутствует
• Состав: не содержит галогенов
• Отделка: матовая, без специального покрытия
• Тип комплектации: механизм с одной рамкой

Совместимость и монтаж

Переключатель одноклавишный 10А-250В, IP20, СУ, алюминий, серия Plano 1-103-03 устанавливается в стандартный подрозетник глубиной 40–50 мм. Для фиксации используются два варианта: монтажные лапки (прижимаются при закручивании болтов подрозетника) или винты через боковые отверстия - второй способ предпочтителен при слабой фиксации подрозетника. Клеммы расположены вертикально, что упрощает прокладку проводов и снижает риск перегиба. Оба отверстия на клемме позволяют подключить один провод на вход и один на выход - легко организовать шлейфовое соединение нескольких выключателей в ряд. Совместим с рамками серии Plano других типов (например, розеток и кнопок).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. IP20 гарантирует защиту от случайного контакта с токоведущими элементами, но не предназначено для влажных зон (ванная, кухня, улица). Применение вне сухих помещений запрещено.

Преимущества

• Две точки подключения на клемме - возможность шлейфового соединения без дополнительных перемычек
• Вертикальное расположение клемм - удобнее для прокладки проводов и минимизирует риск повреждения изоляции
• Негорючий пластик - повышенная безопасность при перегрузках
• Матовый алюминиевый цвет - маскирует следы от пальцев и выглядит современно
• Два способа крепления - гибкость при монтаже в старых и новых подрозетниках

Ограничения применения

• Не подходит для влажных помещений (IP20 недостаточно для ванной, кухни, бассейна)
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Максимальная нагрузка 10 А - нельзя использовать для мощных приборов (электрокотлы, сплит-системы, сварочные аппараты)
• Только проходная схема - не работает как обычный выключатель (не разрывает цепь полностью, а переключает её)
• Не совместим с системами автоматизации (умный дом) без внешних модулей

Примеры использования

• Управление светом в длинном коридоре: выключатель у входа и у противоположного конца
• Освещение лестницы: включение/выключение снизу и сверху
• Спальная комната: управление потолочным светом с двери и с кровати
• Общий свет в комнате с двумя входами - например, в холле или кабинете

Практические советы

• При монтаже используйте провода сечением не менее 1,5 мм2 - для 10 А это минимально допустимое значение
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не треснул пластик; недотянуть - опасно из-за нагрева
• Если делаете шлейф, подключите входной провод в первое отверстие, выходной - во второе, тогда следующий выключатель будет получать питание
• Проверьте соответствие подрозетника: габариты 80×45 мм требуют стандартного круглого или прямоугольного углубления 68–70 мм в ширину
• Не устанавливайте рядом с радиаторами или другими источниками тепла - высокая температура снижает срок службы пластика
• При замене старого выключателя проверьте, был ли он проходным - если да, то этот аналог подойдёт идеально
