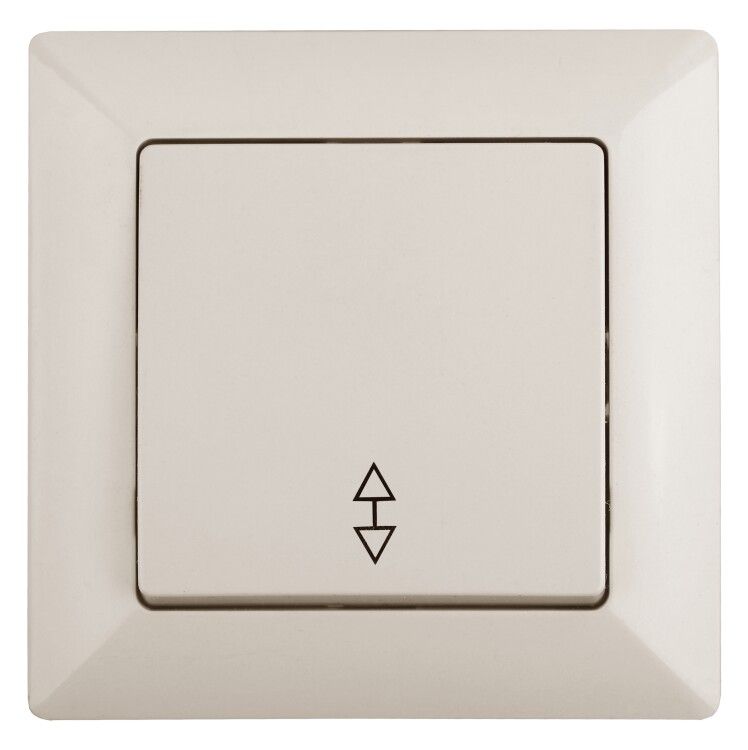

Переключатель Intro Solo 4-103-02 одноклавишный 10А-250В, IP20, СУ, слоновая кость | Б0053577 ЭРА

Переключатель одноклавишный 10А-250В, IP20, СУ, слоновая кость, серия Solo 4-103-02 - это проходной выключатель для управления светом из двух мест, выполненный в классическом дизайне и подходящий для скрытой установки в жилых и офисных помещениях. Механизм изготовлен из негорючего термопласта, совместим с рамками серии Intro Solo и легко интегрируется в стандартные подрозетники.

Назначение и область применения

Переключатель одноклавишный 10А-250В, IP20, СУ, слоновая кость, серия Solo 4-103-02 предназначен для переключения цепи освещения между двумя точками - например, в коридоре, на лестнице или в спальне с выходом в два места. Подходит для бытовых и коммерческих объектов с нагрузкой до 10 А. Не используется для управления мощными устройствами, такими как нагреватели или двигатели.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Тип монтажа: скрытая установка в подрозетник
• Количество клавиш: одна
• Схема подключения: проходной (два положения - переключение между двумя выключателями)
• Материал корпуса: термопласт, негорючий
• Цвет: слоновая кость (белый с легким желтоватым оттенком)
• Отделка: глянцевая поверхность
• Подключение: винтовые клеммы с двумя отверстиями каждая
• Крепление: монтажные лапки + винты
• Наличие рамки: да, в комплекте - одноместная рамка
• Подсветка: отсутствует

Совместимость и монтаж

Переключатель одноклавишный 10А-250В, IP20, СУ, слоновая кость, серия Solo 4-103-02 устанавливается в стандартный подрозетник диаметром 68 мм. Крепление осуществляется как за счет монтажных лапок, так и через боковые винты - это повышает устойчивость при сборке в плотную группу. Винтовые клеммы имеют по два отверстия: одно для входного провода, второе - для вывода к следующему выключателю в цепи (шлейфовое соединение). Это позволяет собирать последовательные цепочки проходных выключателей без дополнительных перемычек.

Для установки нескольких выключателей рядом используйте многоместные рамки серии 4-50x-xx:

• 2-постовая: 4-502-xx (например, 4-502-02 - слоновая кость)
• 3-постовая: 4-503-xx
• 4-постовая: 4-504-xx

Цветовые коды xx соответствуют цвету механизма: 02 - слоновая кость, 01 - белый, 03 - алюминий и другие.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование в ванных комнатах, на улице или в сырых зонах. Материал корпуса - самозагасающий термопласт, что снижает риск возгорания при перегрузках. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60669-1.

Преимущества

• Удобная вертикальная расстановка клемм - упрощает подвод проводов и минимизирует перекручивание
• Двойные отверстия в клеммах - позволяют делать шлейф без дополнительных перемычек
• Надежное крепление двумя способами - лапки и винты обеспечивают фиксацию даже при частом использовании
• Совместимость с рамками серии Intro Solo - единый дизайн для всей системы
• Негорючий материал - безопаснее при аварийных ситуациях

Ограничения применения

• Не предназначен для влажных помещений (ванная, баня, улица) - степень защиты IP20 недостаточна
• Не подходит для управления нагрузкой выше 10 А - например, мощные обогреватели или насосы
• Не имеет подсветки - нельзя использовать там, где требуется видимость в темноте
• Только проходная схема - не работает как обычный выключатель без парного устройства

Примеры использования

• Управление светом в длинном коридоре - один выключатель у входа, второй у выхода
• Освещение лестницы - нижний и верхний переключатели
• Спальная комната - выключатель у двери и у кровати
• Общий свет в комнате с двумя входами - например, в студии или офисе

Практические советы

• При монтаже в группу - всегда используйте совпадающие по цвету рамки (4-502-02 для слоновой кости)
• Затягивайте винты клемм достаточно, чтобы провод не болтался, но не переусердствуйте - можно повредить контакт
• Проверьте перед установкой, что выключатель действительно проходной - он требует парного аналогичного устройства
• Для замены старого выключателя - отключите питание, проверьте отсутствие напряжения тестером
• Не применяйте в системах с автоматическим управлением (датчики движения, умный дом) - этот механизм механический и несовместим с электронным контролем
