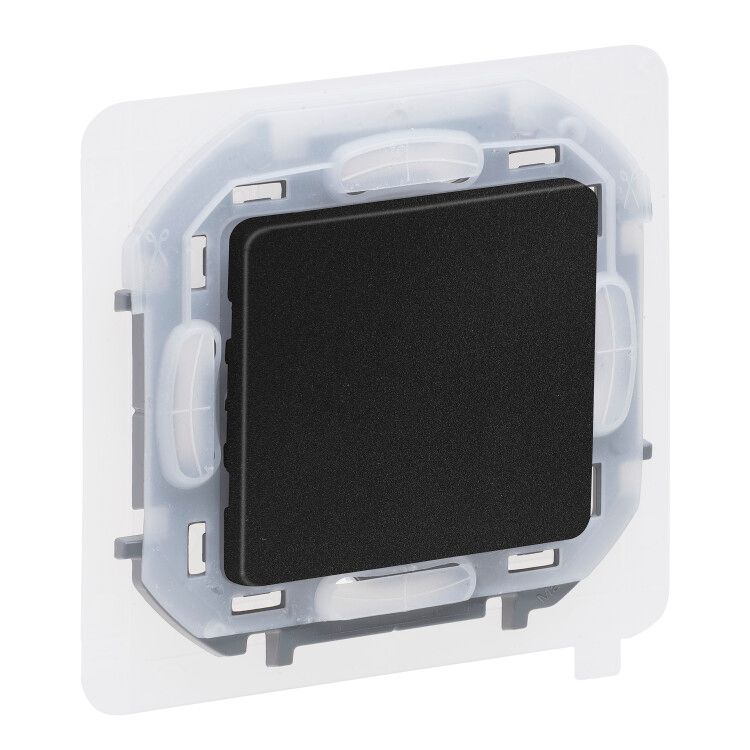

Переключатель 1-кл. Inspiria 10А IP44 250В 10AX механизм антрацит IEK 673673 Legrand

Переключатель 1-клавишный 10А 250В IP44 антрацит от Legrand - надёжное устройство для управления освещением в помещениях с повышенной влажностью. Подходит для скрытого монтажа, совместим с системами управления из нескольких точек и обеспечивает безопасную коммутацию благодаря защищённым контактам и безвинтовым зажимам.

Назначение и область применения

Переключатель 1-клавишный 10А 250В IP44 антрацит предназначен для включения и выключения светильников, групп освещения или других нагрузок до 10 А. Его используют там, где требуется защита от брызг воды и пыли - в ванных комнатах, коридорах, подвалах, кладовках, на верандах и в других помещениях с высокой влажностью. Устройство работает в составе схемы с двумя и более точками управления - например, когда свет нужно включить у входа и выключить у кровати.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Степень защиты: IP44 (защита от брызг воды и твердых предметов диаметром более 1 мм)
• Способ подключения: безвинтовые зажимы
• Схема подключения: переключатель на два направления (проходной)
• Тип монтажа: внутренний / скрытый
• Габаритные размеры: 75,8 × 75,8 × 41 мм
• Глубина механизма: 20 мм
• Материал корпуса: термопласт
• Цвет: серый (антрацит), матовая отделка
• Количество модулей: 1
• Подсветка: не предусмотрена
• Содержание галогенов: не содержит

Совместимость и монтаж

Переключатель 1-клавишный 10А 250В IP44 антрацит совместим с любыми стандартными монтажными коробками для скрытой проводки. Крепится на шурупы и в распор - фиксируется плотно даже в старых коробках с износом. Для работы в схеме с несколькими точками управления требуется параллельное использование проходных переключателей и промежуточных (перекрестных) выключателей. Установка выполняется после завершения штукатурных работ. Глубина механизма (20 мм) позволяет использовать его в тонких стенках без необходимости углубления коробки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок в условиях повышенной влажности. Защита от случайного прикосновения к токоведущим частям реализована конструкцией контактов внутри корпуса. Степень защиты IP44 обеспечивает соответствие нормам для помещений класса 2 (влажные зоны). Отсутствие галогенов делает материал экологически безопаснее при горении и утилизации.

Преимущества

• Безвинтовые зажимы позволяют подключить провод одним движением - не нужны отвертки, исключены слабые контакты из-за недостаточного затягивания.
• Широкий толкатель упрощает извлечение провода при замене или ремонте.
• Короткий ход клавиши снижает уровень шума и усилие при включении - удобно для детей и пожилых людей.
• Матовое покрытие не царапается легко и не остаётся следов от пальцев.
• Защитная мембрана предотвращает попадание влаги внутрь механизма, сохраняя работоспособность при длительном воздействии пара.
• Эргономичная форма снижает риск искрения при управлении LED-освещением - особенно важно при работе с маломощными нагрузками.

Ограничения применения

• Не предназначен для внешнего монтажа - не имеет герметичного корпуса для открытой установки.
• Не поддерживает подсветку - если нужна подсветка клавиши, потребуется другой тип устройства или внешняя подсветка.
• Не рекомендован для нагрузок выше 10 А - нельзя использовать для мощных нагревателей, насосов или оборудования с высоким пусковым током.
• Не совместим с автоматическими системами управления (умный дом) без дополнительных реле или модулей.

Примеры использования

• Освещение ванной комнаты - включается у входа, выключается у зеркала через второй переключатель.
• Коридор с двумя выходами - свет включается с одной стороны, выключается с другой.
• Подвал или кладовка - управление светом с помощью одного переключателя, установленного рядом с дверью.
• Лестница между этажами - один переключатель на первом уровне, второй - на втором.

Практические советы

• При монтаже проверьте глубину монтажной коробки - механизм требует минимум 40 мм свободного места для установки с накладкой.
• Используйте провода сечением 1,5–2,5 мм2 - оптимально для нагрузки до 10 А.
• При подключении соблюдайте полярность: L - фаза, N - ноль, если есть; в проходных схемах важна правильная последовательность перемычек между переключателями.
• Не используйте силовые провода большего сечения - они не войдут в безвинтовые зажимы.
• При замене старого переключателя - снимите питание перед отсоединением проводов, даже если он кажется выключенным.
• Переключатель 1-клавишный 10А 250В IP44 антрацит от Legrand можно сочетать с другими элементами серии INSPIRIA - рамки, розетки, диммеры - для единого дизайна интерьера.
