Переключатель КПЕ1110РЛ-220В-зеленый-1но+0нз-ручка-фикс-2поз-индикатор-IP40 | 354425 КЭАЗ

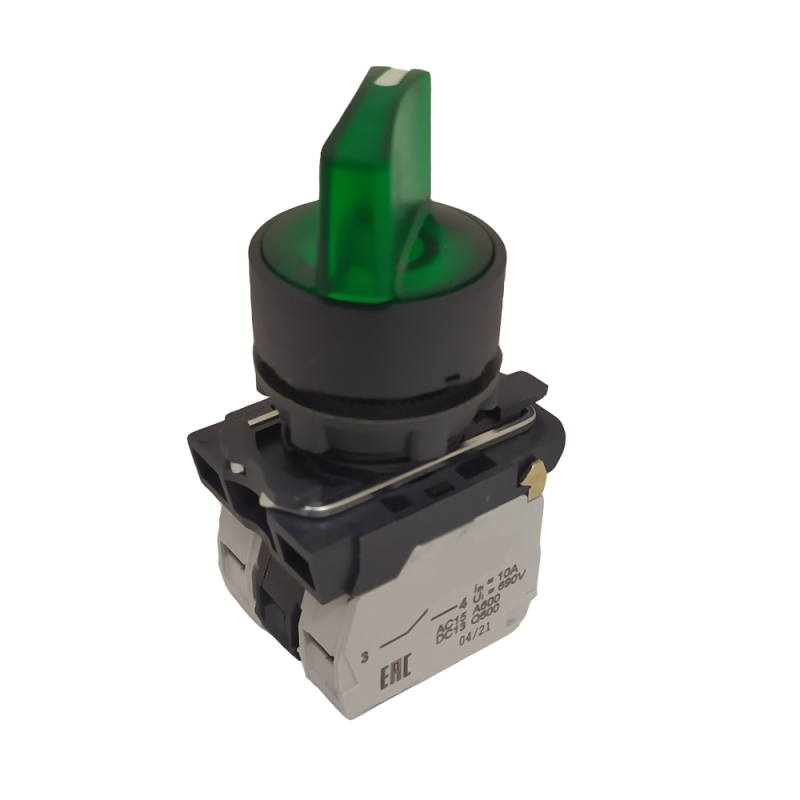

Переключатель КПЕ1110РЛ 220В зеленый 1но+0нз с ручкой фиксации 2-позиционный с индикатором IP40 - это компактное встраиваемое устройство для ручного управления электрическими цепями управления в промышленном оборудовании. Произведённый компанией КЭАЗ, он сочетает надёжную механическую фиксацию, индикацию состояния и защиту от пыли, что делает его подходящим для установки в щитах и на станках.

Назначение и область применения

Переключатель КПЕ1110РЛ 220В зеленый 1но+0нз с ручкой фиксации 2-позиционный с индикатором IP40 предназначен для коммутации цепей управления переменным током до 690 В и постоянным током до 440 В. Он используется там, где требуется ручной выбор режима работы: запуск/останов, включение/выключение, переключение между двумя состояниями. Подходит для монтажа в распределительных щитах, на пультах управления, на станках, конвейерах и другом стационарном оборудовании.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В (переменный ток), до 440 В (постоянный ток)
• Частота: 50 Гц
• Количество нормально замкнутых (НО) контактов: 1
• Количество нормально разомкнутых (НЗ) контактов: 0
• Количество положений: 2 (фиксированные)
• Тип переключателя: кулачковый
• Управление: ручка-переключатель с фиксацией
• Индикация: встроенная световая сигнализация (зелёный цвет)
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, без защиты от воды
• Диаметр отверстия для монтажа: 22 мм
• Размер передней панели: 30×30 мм
• Способ монтажа: на винты через корпус
• Конструкция: встраиваемое устройство

Совместимость и монтаж

Переключатель КПЕ1110РЛ 220В зеленый 1но+0нз с ручкой фиксации 2-позиционный с индикатором IP40 устанавливается в отверстие диаметром 22 мм в панели щита или корпуса оборудования. Для крепления используются два винта на задней части устройства. Убедитесь, что толщина панели позволяет плотно зафиксировать переключатель без люфта. Индикатор расположен внутри ручки - видимость света зависит от освещённости окружающей среды. Монтаж допускается только в сухих помещениях, так как IP40 не обеспечивает защиту от брызг и влаги.

Безопасность и стандарты

Переключатель соответствует требованиям к безопасности для аппаратов управления согласно ГОСТ Р 50030.5.1 и IEC 60947-5-1. Конструкция исключает самопроизвольное переключение благодаря механической фиксации ручки в обоих положениях. Это снижает риск случайного изменения режима работы оборудования. Примечание: не предназначен для использования во взрывоопасных зонах или местах с высокой влажностью.

Преимущества

• Фиксированная ручка предотвращает случайное переключение - особенно важно в условиях вибрации или при работе с перчатками
• Зелёный индикатор наглядно показывает активное состояние - легко определить, включен ли переключатель
• Компактный форм-фактор (30×30 мм) экономит место в щите
• Высокая механическая износостойкость - рассчитан на многократные операции переключения
• Совместим с большинством стандартных панельных отверстий 22 мм

Ограничения применения

• Не применяется в условиях повышенной влажности, мытья струёй воды или на открытом воздухе - IP40 не защищает от жидкости
• Не подходит для коммутации силовых цепей выше 10 А - только для цепей управления
• Отсутствие НЗ контактов ограничивает возможности схем - нельзя использовать для переключения между двумя нагрузками
• Не рекомендован для установки в местах с частыми ударными воздействиями - возможна повреждение внутренних механизмов

Примеры использования

• Ручной запуск насоса или вентилятора в системе автоматического контроля
• Выбор режима работы станка: “ручной” / “автоматический”
• Аварийная остановка на пульте управления
• Переключение между основным и резервным источником питания в слаботочных цепях
• Индикация готовности системы - зелёный свет означает “включено”

Практические советы

• При монтаже проверьте совпадение диаметра отверстия (22 мм) с габаритами переключателя - не используйте адаптеры, они нарушают герметичность и прочность крепления
• Подключайте провода к контактам с соблюдением полярности при использовании постоянного тока
• Не затягивайте крепёжные винты слишком сильно - это может деформировать пластиковую рамку
• Для увеличения долговечности избегайте частых переключений более 10–15 раз в минуту
• Если нужна защита от влаги - выбирайте модели с IP65, такие как другие представители серии КПЕ, но не этот конкретный артикул
• Проверяйте целостность индикатора после длительной эксплуатации - светодиод может выйти из строя раньше механической части
