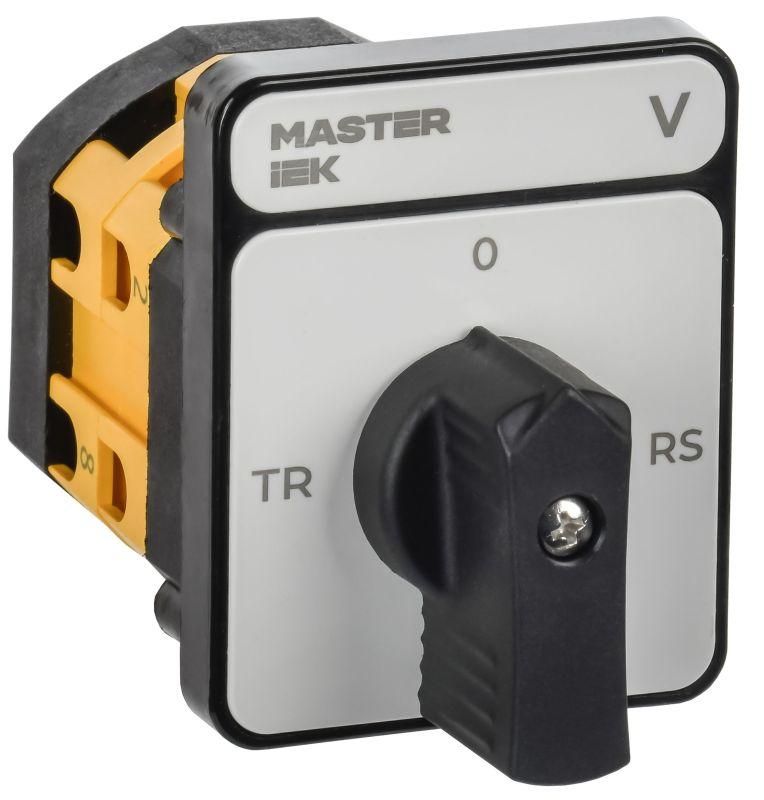

Переключатель кулачковый MASTER 10А 2п 4пол IP40 IEK (ИЭК) MI-CS10-010-067-K02

Переключатель кулачковый MASTER серии IEK с номинальным током 10 А и схемой 67 предназначен для коммутации цепей управления и распределения в щитах с модульной компоновкой. Устройство обеспечивает переключение между четырьмя фиксированными позициями с обязательным нулевым (отключенным) положением, что позволяет использовать его как главный или сервисный выключатель в цепях до 690 В переменного тока. Ключевым отличием этой модели является исполнение в корпусе стандартного модульного размера 48×48 мм, что позволяет встраивать его в щиты с плотной компоновкой без необходимости создания индивидуальных вырезов под нестандартные габариты. Конструкция рассчитана на монтаж на передней стенке панели, при этом степень защиты IP40 защищает механизм от попадания твердых частиц и капель воды, но требует установки в закрытый шкаф для эксплуатации в агрессивных средах. Рукоятка выполнена в узком хвате, что экономит пространство вокруг прибора и снижает риск случайного срабатывания, однако ограничивает усилие переключения по сравнению с моделями на длинной ручке. Отсутствие вспомогательных контактов (НО и НЗ) делает этот переключатель пригодным исключительно для прямой коммутации силовых или управляющих цепей, исключая возможность использования для подачи сигналов на автоматику без установки дополнительных приставок. Схема 67 определяет конкретную логику замыкания цепей в каждой из четырех позиций, поэтому перед выбором необходимо сверить электрическую схему с требованиями проекта, так как замена на другую схему без изменения проводки невозможна. Пригодность для промежуточного монтажа позволяет использовать устройство в качестве переходного узла в цепях с последовательным соединением оборудования.
