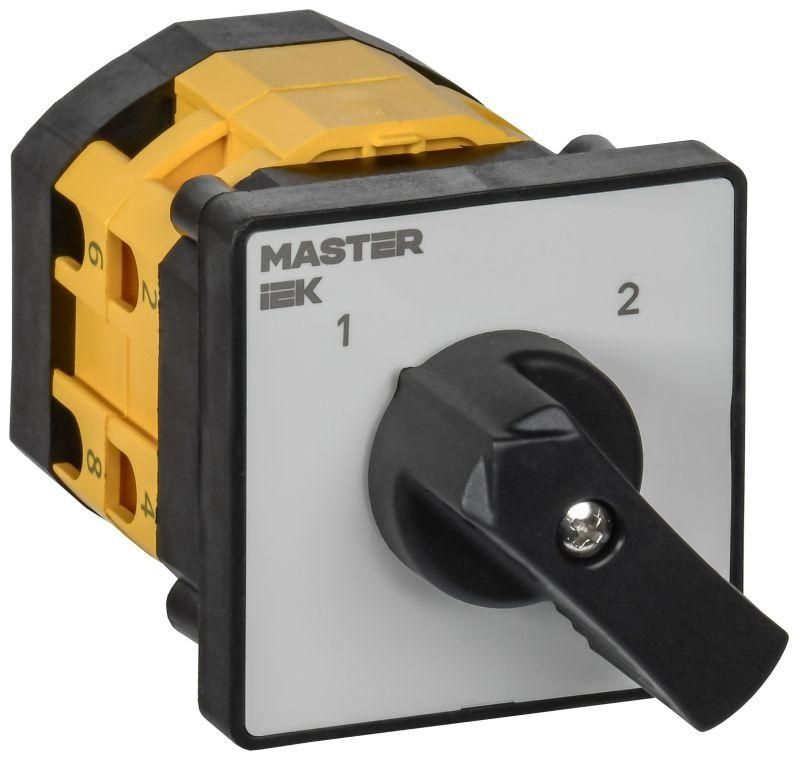

Переключатель кулачковый MASTER схема 56, 10А, 690В, IP40 IEK MI-CS10-010-056

Переключатель кулачковый MASTER (схема 56) на 10 А предназначен для ручного коммутационного управления трехфазными цепями с напряжением до 690 В, где требуется простое переключение между двумя состояниями. Модель с маркировкой «схема 56» реализует функцию включения-выключения трех фаз одновременно, что делает её пригодной для использования в качестве главного или сервисного выключателя, а также для управления приводами и сигнализацией. Ключевым отличием данной модификации является отсутствие вспомогательных контактов: в конструкции нет ни нормально замкнутых, ни нормально разомкнутых дополнительных цепей, поэтому переключатель подходит только для прямой коммутации основных силовых линий без возможности передачи сигналов о состоянии в другие цепи управления. Устройство выполнено в модульном исполнении с габаритами передней панели 48х48 мм, что позволяет встраивать его в стандартные щитовые панели и использовать для промежуточного монтажа. Короткая поворотная рукоятка узкого хвата обеспечивает быстрое переключение в двух фиксированных позициях, а степень защиты IP40 лицевой стороны защищает механизм от попадания твердых частиц и брызг, но требует установки внутри шкафа или панели. Отсутствие дополнительных контактов и фиксированная схема 56 ограничивают применение только задачами, где не требуется автоматическая блокировка или сигнализация положения, но критична надежность механического разрыва трех фаз под нагрузкой до 10 А.
