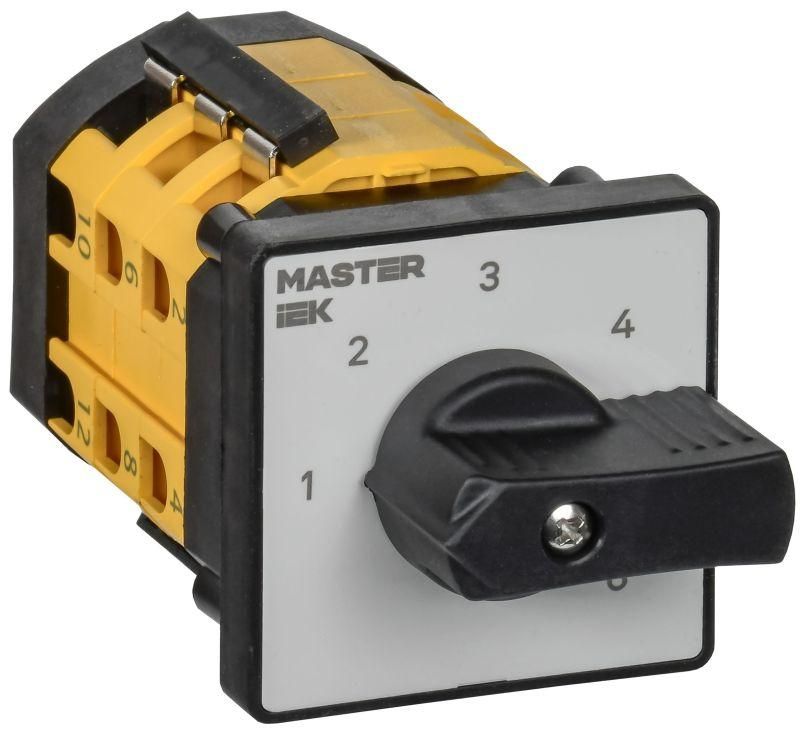

Переключатель кулачковый MASTER схема 85, 10А, 690В, IP40 IEK MI-CS10-010-085

Переключатель кулачковый MASTER (схема 85, 10 А) предназначен для ручного коммутации трехфазных цепей управления, сигнализации и измерительных цепей с напряжением до 690 В. Модель выполнена в модульном исполнении с габаритами 48×48 мм, что позволяет встраивать её в стандартные панели приборов и использовать для монтажа на передней стенке или в промежуточных шкафах. Ключевым отличием схемы 85 является наличие 6 фиксированных положений рукоятки, обеспечивающих последовательное переключение фаз без возможности случайного возврата в исходное состояние, что критично для алгоритмов управления приводами. Устройство не имеет вспомогательных контактов (НЗ и НО), поэтому подходит исключительно для разрыва и замыкания основных силовых или управляющих линий, а не для передачи сигналов на пускатели или реле. Степень защиты IP40 лицевой панели и корпуса исключает попадание твердых частиц размером более 1 мм, но требует установки внутри шкафа или в защищенном от брызг месте. Переключатель пригоден для использования в качестве главного или сервисного выключателя, однако его номинальный ток 10 А ограничивает применение цепями с малой мощностью нагрузки или цепями управления, а не мощными силовыми двигателями. Отсутствие собственного потребления электроэнергии и механическая конструкция обеспечивают высокую надежность при работе в цепях, где недопустимо наличие электронных компонентов.
