Переключатель кулачковый MASTER 274, 16А, 4 полюса, 2 позиции, IP40 IEK MI-CS10-016-274

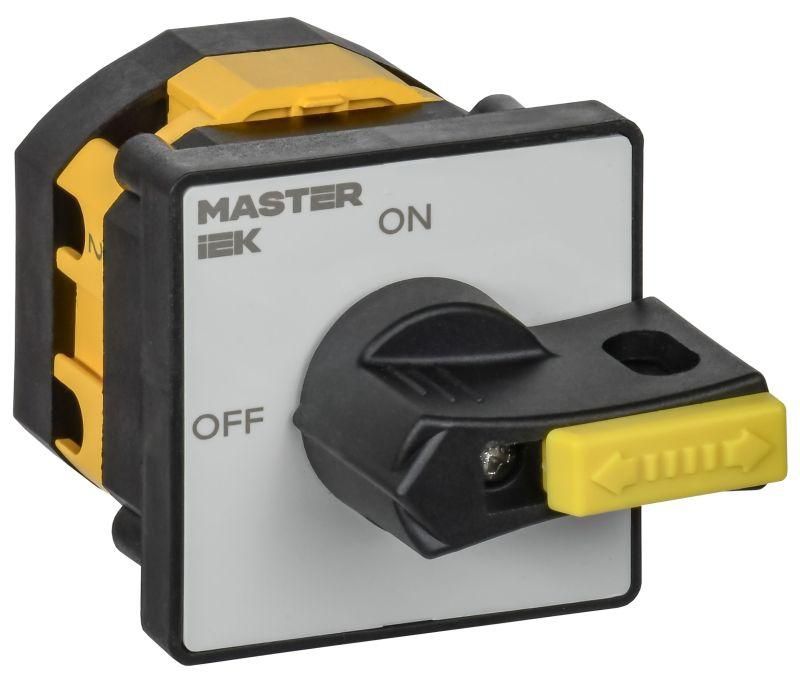

Переключатель кулачковый MASTER (схема 274) на 16 А предназначен для коммутации цепей управления, сигнализации и измерения, а также для использования в качестве главного или сервисного выключателя в щитах с модульным исполнением. Ключевым признаком выбора является наличие нулевого (отключенного) положения, что позволяет полностью обесточивать цепь в одном из двух фиксированных состояний рукоятки. Модель имеет 4 полюса и рассчитана на работу в сетях переменного тока до 690 В, обеспечивая одновременное переключение четырех линий. Важным нюансом конструкции является отсутствие вспомогательных контактов (как нормально разомкнутых, так и нормально замкнутых), что исключает возможность использования данного переключателя для формирования сигналов управления другими аппаратами или блокировок. Устройство монтируется в вырез панели 48х48 мм и фиксируется на передней стенке, при этом степень защиты IP40 распространяется только на лицевую сторону, а не на весь корпус. Рукоятка выполнена в узком хвате, что экономит пространство в ряду с другим оборудованием, но требует аккуратности при переключении в тесных шкафах. Схема 274 определяет конкретную логику замыкания контактов в двух положениях, поэтому перед установкой необходимо сверить её с электрической принципиальной схемой проекта, так как она не является универсальной для всех задач. Переключатель подходит для встраивания в щиты и промежуточного монтажа, но не имеет собственной защиты от перегрузок или коротких замыканий, выполняя исключительно функцию ручного коммутатора.
