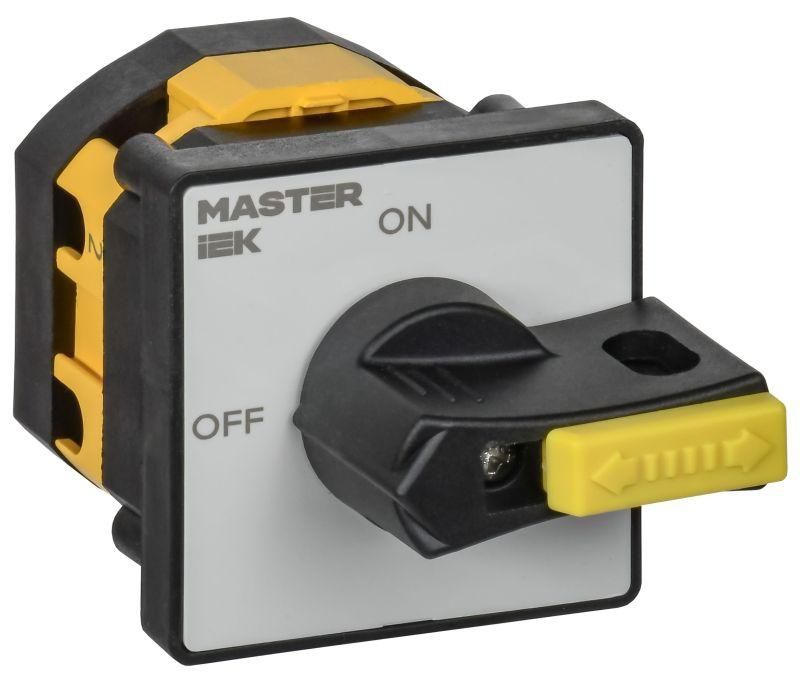

Переключатель кулачковый стандартная рукоятка 25А схема 10 | MI-CS10-025-010 IEK

Переключатель кулачковый 25А (сх. 10) стандартная рукоятка IEK — это механический коммутационный аппарат серии MASTER с тремя полюсами, предназначенный для ручного включения и отключения цепей переменного тока до 690 В с обязательным нулевым положением (режим «ВКЛ/ОТКЛ»). Модель рассчитана на длительную нагрузку 25 А и имеет модульное исполнение с габаритами передней панели 48×48 мм, что позволяет устанавливать её в стандартные вырезы щитового оборудования. Схема 10 определяет двухпозиционную логику работы: переключатель замыкает цепь в одном положении и полностью размыкает её в другом, при этом наличие нейтрального положения (ОТКЛ) гарантирует визуальное подтверждение отсоединения от источника питания, что критично при использовании в качестве главного или сервисного выключателя. Короткая рукоятка с узким хватом обеспечивает управление в ограниченном пространстве, а степень защиты IP40 лицевой стороны защищает механизм от попадания твердых частиц и капель жидкости, хотя и не предполагает герметичного монтажа в агрессивных средах. Отличие от аналогов без нулевого положения заключается в возможности безопасного обслуживания оборудования под нагрузкой: переключатель не просто меняет направление тока, а физически разрывает цепь в промежуточной точке. Отсутствие вспомогательных контактов (НО и НЗ) означает, что устройство выполняет только функцию прямой коммутации силовых цепей и не может использоваться для передачи сигналов управления или блокировки без установки дополнительных приставок. Товар подходит для задач, требующих надежного ручного отключения трехфазных нагрузок (двигатели, нагреватели, освещение) в щитах управления, но не применим для схем реверсирования или переключения фаз, так как имеет только два рабочих положения. Встраиваемая конструкция и возможность монтажа на передней стенке делают его универсальным решением для сборки щитовых панелей, где требуется четкое визуальное отображение состояния цепи.
