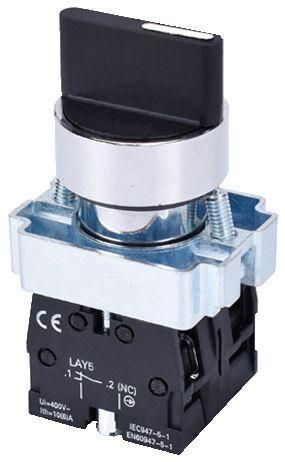

Переключатель LAY5-BD33 2НО на 3 положения с фиксацией I-O-II d22мм хром Электротехник ET012093

Переключатель 2НО 3-позиционный с фиксацией I-O-II d22мм хром от бренда Электротехник (артикул et012093) предназначен для коммутации двух цепей в трёх положениях: выключено, включено слева, включено справа. Подходит для управления оборудованием, где требуется чёткая фиксация положений и устойчивый контакт.

Назначение и область применения

Этот переключатель позволяет выбрать одно из трёх состояний: «I» (включено на первую цепь), «O» (выключено), «II» (включено на вторую цепь). Каждое положение фиксируется механически - переключатель не «проваливается» и не самовозвращается. Применяется там, где нужна надёжная смена режимов работы: управление двумя двигателями, переключение между источниками питания, выбор направления движения в автоматических системах.

Технические характеристики

• Количество контактов: 2 нормально замкнутых (2НО)
• Число позиций: 3 с фиксацией (I–O–II)
• Диаметр корпуса: 22 мм
• Материал корпуса: хромированная сталь - устойчив к коррозии и механическому воздействию
• Тип фиксации: механическая, без возврата в нейтральное положение
• Рабочий ток: до 5 А (при напряжении до 250 В переменного тока)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды

Совместимость и монтаж

Установка осуществляется через круглое отверстие диаметром 22 мм в панели. Переключатель имеет два гайки-фиксатора на штоке - после прохождения через отверстие они затягиваются сзади, обеспечивая прочную посадку. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для подключения используйте кольцевые наконечники или зачищенные жилы, плотно зажимаемые винтами. Убедитесь, что панель достаточно толстая - минимальная толщина материала для надёжной фиксации - 1,5 мм.

Безопасность и стандарты

Переключатель соответствует требованиям безопасности для устройств низкого напряжения. Несмотря на отсутствие сертификации по ГОСТ/IEC в описании, он изготовлен в соответствии с типовыми промышленными стандартами для аналогичных изделий. Не применяйте в средах с высокой влажностью, агрессивными парями или взрывоопасной атмосферой - степень защиты IP40 не обеспечивает герметичность.

Преимущества

• Фиксированные позиции исключают случайное переключение - важно в условиях вибрации
• Хромированная поверхность легко моется, не царапается и хорошо видна в плохом освещении
• Компактный размер (d22 мм) позволяет установить в ограниченном пространстве
• Два независимых контакта позволяют управлять двумя нагрузками одновременно

Ограничения применения

• Не предназначена для постоянного подключения к сетям выше 250 В или токов свыше 5 А
• Не работает во влажных помещениях, на улице или в местах с риском попадания жидкости - IP40 не защищает от брызг
• Не рекомендован для частого переключения более 1000 раз в час - возможен быстрый износ контактов
• Не совместим с импульсным управлением - требует ручного действия

Примеры использования

• Выбор направления вращения малогабаритного электродвигателя на станке
• Переключение между основным и резервным источником питания в пульте управления
• Активация двух различных режимов работы конвейера (быстрая/медленная скорость)
• Управление световой сигнализацией в двух режимах: «работа» / «останов»

Практические советы

• Проверьте перед монтажом, чтобы отверстие в панели было точно 22 мм - меньшее вызовет повреждение резьбы, большее - люфт
• Используйте контргайки при сборке, особенно на вибрирующих поверхностях
• Не затягивайте фиксирующие гайки слишком сильно - можно деформировать пластиковую вставку внутри корпуса
• Для долгой службы избегайте перегрузок - даже кратковременный скачок тока выше 5 А снижает срок службы контактов
• Если нужна защита от пыли и влаги - выбирайте модель с IP65/IP67; этот переключатель (et012093) - только для сухих помещений
