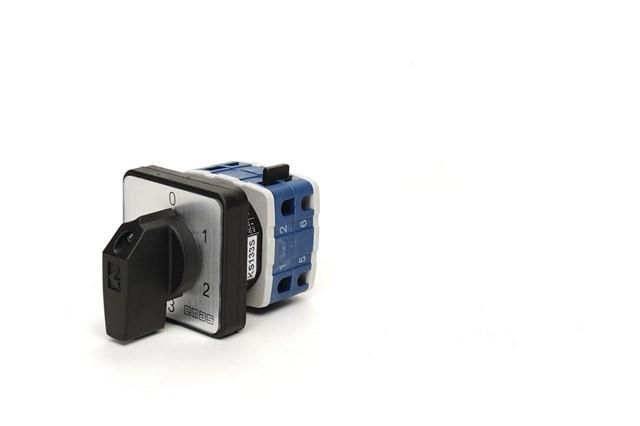

Переключатель многоступенчатый (0-3) 1п 25А EMAS PSA025KS133S

Переключатель многоступенчатый (0-3) 1-полюсный 25А от EMAS с артикулом PSA025KS133S - это механический коммутационный аппарат без потребления энергии, предназначенный для надёжного переключения цепей управления, питания двигателей и сигналов в промышленной автоматике.

Назначение и область применения

Переключатель многоступенчатый (0-3) 1-полюсный 25А используется для ручного переключения между тремя положениями: «выкл», «позиция 1», «позиция 2». Подходит для управления однополюсными нагрузками в цепях переменного тока 220–400 В. Применяется как главный выключатель, групповой переключатель или коммутирующее устройство в системах управления двигателями, сигнализацией, контрольными цепями и измерительными схемами. Часто устанавливается на станках, конвейерах, насосных станциях и распределительных щитах.

Технические характеристики

• Число положений: 0–3 (три рабочих положения + выключенное)
• Число полюсов: 1
• Номинальный ток: 25 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока
• Отключающая способность: до 6 кА
• Частота: 50 Гц
• Механический ресурс: минимум 100 000 циклов включения/выключения
• Электрический ресурс: минимум 50 000 циклов при номинальном токе
• Диэлектрическая прочность: 1890 В переменного тока (1 минута)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Температурный диапазон: от –5 C до +40 C
• Корпус: бакелитовый компактный материал
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель многоступенчатый (0-3) 1-полюсный 25А монтируется на DIN-рейку или через фланец в панель. Для подключения используются винтовые зажимы - провода сечением до 6 мм2. Убедитесь, что посадочные отверстия совпадают с размерами корпуса устройства. Клеммы рассчитаны на многожильные и одножильные провода. Перед монтажом проверьте соответствие напряжения и тока нагрузки заявленным значениям. Не допускается использование в цепях постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60947-3 для коммутационных аппаратов низковольтного оборудования. Защита IP54/IP56 обеспечивает безопасную работу в условиях повышенной запылённости и возможного попадания брызг воды. Диэлектрическая прочность и высокое сопротивление изоляции гарантируют отказоустойчивость даже при кратковременных перегрузках. Конструкция исключает самопроизвольное переключение благодаря жёсткой фиксации рычага в каждом положении.

Преимущества

• Отсутствие необходимости внешнего питания - работает полностью механически
• Высокая долговечность: более 50 тысяч электрических циклов
• Устойчивость к пыли и влаге за счёт степени защиты IP54/IP56
• Эргономичная ручка обеспечивает удобное управление даже в перчатках
• Компактный бакелитовый корпус экономит место в шкафах
• Поддержка широкого диапазона токов - от 10 до 120 А в зависимости от модели серии PS

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C
• Запрещено применение в цепях постоянного тока - только переменный ток 50 Гц
• Не рекомендуется использовать в средах с агрессивными химическими веществами или масляными парами
• Максимальный ток 25 А - для нагрузок свыше этого значения требуется другая модель серии PS
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания

Примеры использования

• Выбор режима работы трёхфазного двигателя: «останов», «медленный ход», «рабочая скорость»
• Переключение между основным и резервным источником питания в малых системах
• Управление световыми сигналами на участке производства
• Ручное включение/выключение исполнительных механизмов в автоматических линиях
• Использование в тестовых стендах для имитации различных состояний цепи

Практические советы

• При выборе учитывайте, что этот переключатель имеет фиксированный ток 25 А - для больших нагрузок выбирайте другие варианты серии PS с 40 А, 63 А и выше
• Обязательно используйте защитные крышки или кожухи при установке в открытых местах, чтобы продлить срок службы контактов
• Проверяйте состояние контактов каждые 10–15 тыс. циклов - особенно при работе с индуктивными нагрузками
• Не применяйте силу при переключении - если ручка заклинивает, проверьте наличие механических препятствий
• Для монтажа в щитах с ограниченным пространством учтите габариты корпуса - устройство компактное, но требует свободного доступа к ручке
