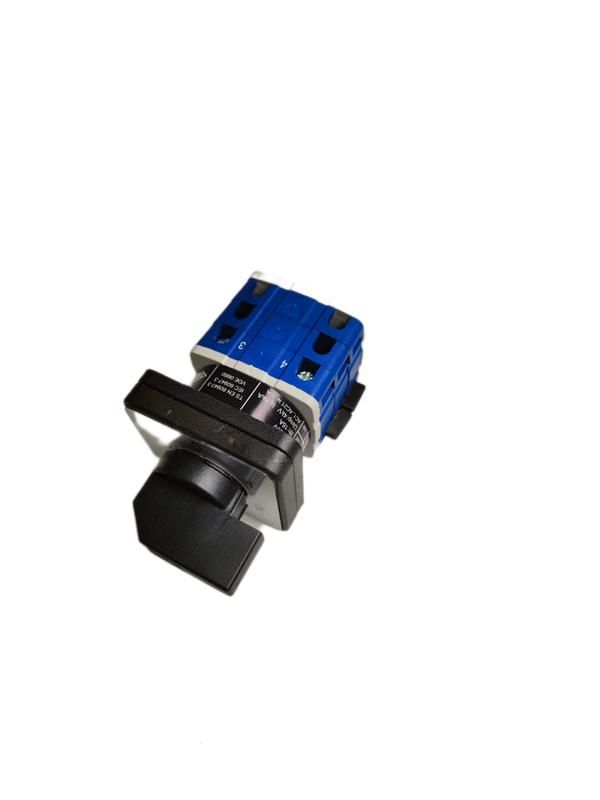

Переключатель многоступенчатый 10А (0-4), 1 полюс, рамка 48х48 мм, 400В AC, IP54 - PSA010KS134S EMAS

Переключатель многоступенчатый (0-4) 1-полюсный 10А от EMAS с артикулом psa010ks134s - это механический коммутационный аппарат без потребления энергии, предназначенный для надёжного переключения цепей управления, питания двигателей и сигналов в промышленной автоматике.

Назначение и область применения

Переключатель многоступенчатый (0-4) 1-полюсный 10А используется для ручного переключения между несколькими состояниями - от «выкл» (позиция 0) до четырёх рабочих положений. Подходит для управления однополюсными цепями: запуска/останова двигателей, изменения режимов работы оборудования, коммутации цепей сигнализации и контроля. Часто применяется на станках, конвейерах, насосных станциях и других устройствах, где требуется простое и надёжное управление без электроники.

Технические характеристики

• Число положений: 5 (0–4)
• Число полюсов: 1
• Номинальный ток: 10 А (рабочий), до 120 А (максимальный)
• Рабочее напряжение: 220–400 В переменного тока
• Частота: 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/выключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 10 А
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Диапазон температур эксплуатации: от –5 C до +40 C
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм при 500 В постоянного тока
• Корпус: бакелитовый, компактный
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель многоступенчатый (0-4) 1-полюсный 10А устанавливается в щиты или на панели через круглое отверстие. Диаметр посадочного места не указан в данных - перед монтажом проверьте размеры в техническом чертеже производителя. Клеммы рассчитаны на провода сечением до 2,5 мм2 (типично для 10 А). Для обеспечения долговечности рекомендуется фиксировать устройство с помощью штатного зажима или крепёжной гайки. Не допускается монтаж в условиях повышенной вибрации без демпферов - ударные нагрузки снижают срок службы контактов.

Безопасность и стандарты

Устройство соответствует европейскому стандарту TS EN 60947-3, который регламентирует требования к коммутационным аппаратам для управления. Защита IP54/IP56 позволяет использовать его в помещениях с высокой влажностью, пылью или возможностью попадания брызг воды - например, на производстве, в цехах или на открытых площадках под навесом. Наличие высокой диэлектрической прочности гарантирует безопасную работу даже при кратковременных скачках напряжения.

Преимущества

• Отсутствие внешнего питания - работает исключительно за счёт механического воздействия, что делает его отказоустойчивым и энергонезависимым.
• Высокий механический ресурс - подходит для систем с частым переключением.
• Интуитивная эргономичная ручка - удобно управлять даже в перчатках.
• Герметичная конструкция с IP54/IP56 - устойчив к загрязнению и влаге.
• Поддерживает широкий диапазон токов - от 10 А до 120 А, что даёт гибкость при проектировании цепей.

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - риск потери герметичности и хрупкости материала корпуса.
• Не подходит для частого включения/отключения при токе выше 10 А - электрический ресурс ограничен 50 000 циклами; для больших токов используйте другие модели серии PS.
• Не имеет функции аварийного отключения или блокировки - требует внешней системы безопасности при работе с опасными механизмами.
• Не является автоматическим выключателем - не защищает от перегрузок или коротких замыканий; необходимо применять совместно с предохранителями или автоматическими выключателями.

Примеры использования

• Выбор скорости движения конвейера (0 = выключен, 1–4 = 4 скорости).
• Переключение между основным и резервным источником питания одного двигателя.
• Ручное управление включением/выключением насоса в системе орошения.
• Коммутация цепей световой сигнализации на оборудовании.
• Запуск станка вручную после обслуживания - вместо кнопок «пуск/стоп».

Практические советы

• При выборе аналога обращайте внимание на количество положений - модель psa010ks134s имеет именно 5 позиций (0–4); другие модели серии PS могут отличаться числом контактов.
• Для длительной эксплуатации в пыльных средах периодически проверяйте состояние уплотнений и чистите контактную группу сухой щёткой - грязь увеличивает нагрев и износ.
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри корпуса.
• Если планируете использовать переключатель многоступенчатый (0-4) 1-полюсный 10А в системе с частыми циклами, убедитесь, что нагрузка не превышает 10 А - иначе срок службы снизится быстрее заявленных 50 тыс. циклов.
• Проверяйте соответствие напряжения сети (220–400 В) - использование при более высоком напряжении недопустимо.
