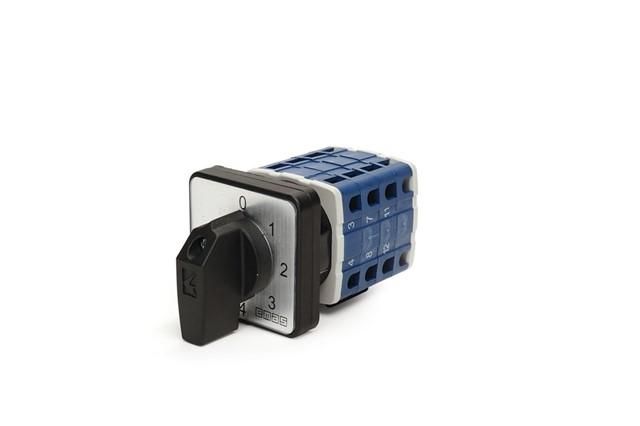

Переключатель многоступенчатый (0-6) 1 полюс 20А EMAS PSA020KS126S

Переключатель многоступенчатый (0-6) 1 полюс 20А от бренда EMAS с артикулом psa020ks126s предназначен для коммутации цепей с переключением между шестью фиксированными положениями. Подходит для управления оборудованием, где требуется последовательный выбор режимов работы.

Назначение и область применения

Этот переключатель позволяет выбирать одно из семи состояний: выключено (0) и шесть рабочих положений (1–6). Каждое положение замыкает свою цепь, что делает устройство удобным для управления многорежимными системами. Применяется там, где нужна точная настройка работы оборудования без автоматизации - например, в тестовых стендах, промышленных станках, системах освещения с несколькими уровнями яркости или устройствах с ручной регулировкой скорости.

Технические характеристики

• Число полюсов: 1
• Максимальный ток: 20 А
• Количество положений: 7 (0–6)
• Тип контактов: механический, с фиксацией в каждом положении
• Рабочий принцип: поворотный, с шаговым переключением

Совместимость и монтаж

Установка осуществляется через круглое отверстие в панели. Диаметр посадочного места составляет 22 мм - убедитесь, что отверстие точно соответствует этому значению. Переключатель имеет клеммы для подключения проводов: входной контакт и шесть выходных. Соединения выполняются винтовым зажимом. Для надёжной фиксации используйте гайку с резьбой M22, которая идёт в комплекте. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Изделие не имеет указанных сертификатов безопасности (IEC, UL и др.) в предоставленных данных. Рекомендуется использовать в сетях с напряжением до 440 В переменного тока, согласно классической норме для переключателей такого типа. Не применяйте в взрывоопасных средах или местах с высокой вибрацией без дополнительной защиты.

Преимущества

• Физическая фиксация каждого положения исключает случайное переключение
• Высокая долговечность контактов за счёт медных сплавов и покрытия
• Простая визуальная индикация текущего режима - поворот рукоятки сразу виден
• Нет необходимости в внешнем управлении - полностью ручной контроль

Ограничения применения

• Не подходит для частых переключений более 50 раз в минуту - возможен быстрый износ контактов
• Не рассчитан на работу в условиях повышенной влажности или прямого попадания воды - отсутствует защита IP
• Не используется в цепях постоянного тока выше 30 В - риск возникновения дуги
• Запрещён монтаж вблизи нагревательных элементов, температура окружающей среды не должна превышать +55 C

Примеры использования

• Выбор скоростей вентилятора на производственной линии
• Настройка уровней мощности светодиодной подсветки в мастерской
• Переключение режимов испытательного стенда (например, 0=выкл, 1–6 = разные нагрузки)
• Ручной выбор режима работы насоса в системе орошения

Практические советы

• При подключении проверьте соответствие сечения провода: для 20 А рекомендовано сечение не менее 2,5 мм2
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую основу
• Если переключатель будет использоваться в пыльной среде, установите его в корпус с герметичным уплотнением
• Для обслуживания отключите питание и отсоедините все провода перед демонтажем
• При замене старого переключателя совпадайте не только с током, но и с количеством положений - модель psa020ks126s не является универсальной заменой для других типов
