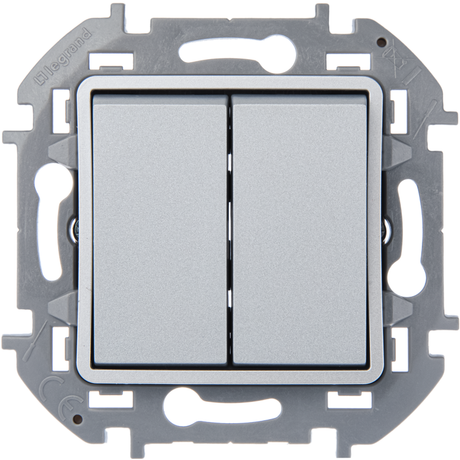

Переключатель модульный двухклавишный - INSPIRIA -10 AX 250 В~ алюминий 673657 Legrand

Переключатель модульный двухклавишный Legrand Inspiria 673657 - устройство для управления двумя независимыми нагрузками в бытовых и общественных помещениях. Установлен в распределительных коробках со скрытым монтажом, обеспечивает надёжную коммутацию света, вентиляции и других приборов на напряжение до 250 В.

Назначение и область применения

Переключатель модульный двухклавишный Legrand Inspiria 673657 предназначен для управления двумя отдельными электрическими цепями - например, двумя группами освещения, вытяжкой и светом, или двумя комнатами из одного места. Применяется в жилых домах, офисах, школах и других объектах с внутренней проводкой. Поддерживает управление с нескольких точек (трёхпроводная схема), что делает его удобным для длинных коридоров, лестниц и больших помещений.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: две, каждая управляет своей цепью
• Схема подключения: переключатель на два направления (проходной)
• Количество модулей: 2 (занимает два стандартных модуля в DIN-рейке)
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Габариты: 75,8 × 46,3 × 31,2 мм
• Материал корпуса: термопласт - устойчив к нагреву и механическим воздействиям
• Покрытие: лакированная поверхность имитирует алюминий, не требует специального ухода
• Тип комплектации: механизм с декоративной накладкой
• Способ монтажа: скрытый - устанавливается в подрозетник
• Тип крепления: в распор - фиксируется за счёт расширения лапок внутри коробки

Совместимость и монтаж

Переключатель Legrand Inspiria 673657 совместим с любыми стандартными подрозетниками глубиной не менее 30 мм. Монтаж выполняется после заведения проводов в коробку: входной фазный провод подключается к общему контакту (обычно помечен L), выходные - к двум контактам (L1 и L2). Для проходного режима требуется второй аналогичный переключатель на другом конце цепи. Накладка легко снимается для замены или обслуживания. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Не рекомендуется использовать с алюминиевой проводкой без переходника.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового электрооборудования. IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не предназначено для влажных зон - не устанавливать в ванных, кухнях, бассейнах или на улице. Сертифицирован в соответствии с ГОСТ Р 50345 и IEC 60669-1.

Преимущества

• Две независимые клавиши позволяют управлять двумя нагрузками без лишних устройств
• Эргономичная форма клавиш - легко нажимаются даже в темноте
• Лакированная поверхность не царапается и сохраняет внешний вид долгие годы
• Фиксация “в распор” гарантирует плотную посадку в подрозетнике без люфта
• Подходит для систем “умный дом”, где требуется ручной контроль в качестве резерва

Ограничения применения

• Не применяется во влажных и пыльных средах - IP20 недостаточно для кухни, ванной, гаража
• Не подходит для мощных нагрузок свыше 2,5 кВт (при 250 В и 10 А)
• Требует наличия второго проходного переключателя для функции “с двух мест”
• Не имеет подсветки - в темноте сложно найти клавишу без доп. освещения
• Не совместим с автоматическими выключателями - только для ручного управления

Примеры использования

• Управление светом в спальне и гардеробной с одной точки
• Включение вытяжки и основного света в туалете одновременно
• Проходной переключатель между этажами - включить свет на первом, выключить на втором
• Контроль двух зон освещения в коридоре: прихожая + лестница

Практические советы

• При монтаже проверьте, чтобы провода были обесточены - даже при отключенном автомата возможна фаза на одном из контактов
• Используйте тестер перед подключением, чтобы определить фазу и правильно подсоединить L, L1, L2
• Если планируете использовать в паре с другими переключателями - выбирайте те же модели (Inspiria 673657) для единообразия и совместимости
• При закручивании винтов клемм не переусердствуйте - можно повредить пластиковые контакты
• После монтажа протестируйте работу каждой клавиши отдельно - особенно важно при трёхпроводной схеме
