Переключатель двухклавишный INSPIRIA 10А 250В IP20 Legrand (группа IEK) 673655

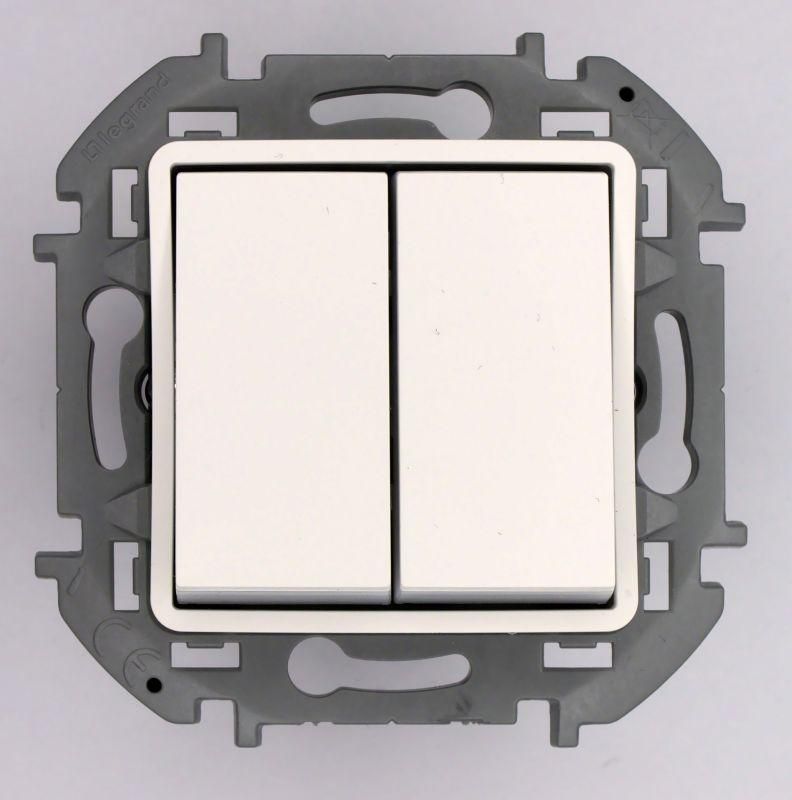

Переключатель модульный двухклавишный Legrand Inspiria 673655 - устройство для управления двумя независимыми нагрузками в бытовых и общественных помещениях. Установлен в штробах, совместим со стандартными монтажными коробками, обеспечивает надёжную коммутацию света, вентиляции и других приборов до 10 А.

Назначение и область применения

Переключатель модульный двухклавишный Legrand Inspiria 673655 предназначен для управления двумя отдельными цепями освещения, вытяжной вентиляцией, нагревательными приборами или другими нагрузками до 10 А. Применяется в жилых домах, офисах, школах и других объектах с внутренней проводкой. Подходит для схем управления с нескольких точек - например, для включения света у входа и у кровати.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: две, каждая управляет своей цепью
• Схема подключения: переключатель на два направления (проходной тип)
• Количество модулей: 2 (занимает два стандартных модуля в распределительном щите)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к перегреву и механическим воздействиям
• Покрытие: глянцевый белый (RAL 9003)
• Габариты: 75,8 × 75,8 × 46,3 мм
• Тип комплектации: механизм с декоративной накладкой
• Способ монтажа: скрытая установка в монтажную коробку
• Тип крепления: в распор - фиксируется за счёт расширения лапок внутри коробки
• Наличие монтажной панели: да - позволяет легко закрепить механизм перед установкой

Совместимость и монтаж

Переключатель Legrand Inspiria 673655 совместим со всеми стандартными монтажными коробками глубиной от 40 мм. Монтаж выполняется после предварительной подготовки штробы: вставьте механизм в коробку, зафиксируйте распорными лапками, затем подключите провода к клеммам. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Накладка снимается перед монтажом - её можно заменить на другую из серии Inspiria при необходимости.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых электросетей. IP20 исключает риск поражения током при случайном прикосновении к контактам, но не допускает использование во влажных помещениях (ванна, баня, бассейн). Для таких условий требуются устройства с IP44 и выше. Сертифицирован для работы в сетях 230–250 В, частотой 50 Гц.

Преимущества

• Две независимые клавиши позволяют управлять двумя нагрузками одним устройством - экономит место в коробке
• Глянцевая накладка легко моется, не царапается при регулярной уборке
• Механизм с монтажной панелью упрощает сборку и снижает вероятность перекоса при установке
• Поддерживает проходные схемы - удобен для управления светом с трёх и более точек
• Совместим с всей серией Inspiria - можно сочетать с розетками, выключателями и рамками единого дизайна

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Не подходит для мощных нагрузок свыше 2,5 кВт (при 250 В)
• Не предназначен для автоматического управления - работает только вручную
• Требует наличия монтажной коробки; не устанавливается на стену напрямую
• Не имеет подсветки - в темноте сложно найти клавиши

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - ночник у кровати
• Контроль вентиляции и освещения в туалете - две отдельные кнопки вместо двух устройств
• Проходной выключатель в длинном коридоре: три точки управления одним светильником через пару переключателей
• Зональное освещение в гостиной: люстра + точечные светильники на одной панели

Практические советы

• При подключении проверяйте, что провода не выходят за пределы клемм - это снижает риск перегрева
• Используйте только одножильные медные провода сечением 0,75–2,5 мм2; многожильные требуют опрессовки
• Перед монтажом отключите питание - даже при отключенном выключателе возможен контакт с фазой
• Если планируете использовать в проходной схеме, убедитесь, что второй переключатель также является проходным (двухпозиционным)
• После установки проверьте работу каждой клавиши отдельно - не допускайте перекрёстного включения
• Посадочный диаметр монтажной коробки должен быть не менее 68 мм - иначе механизм не войдёт
