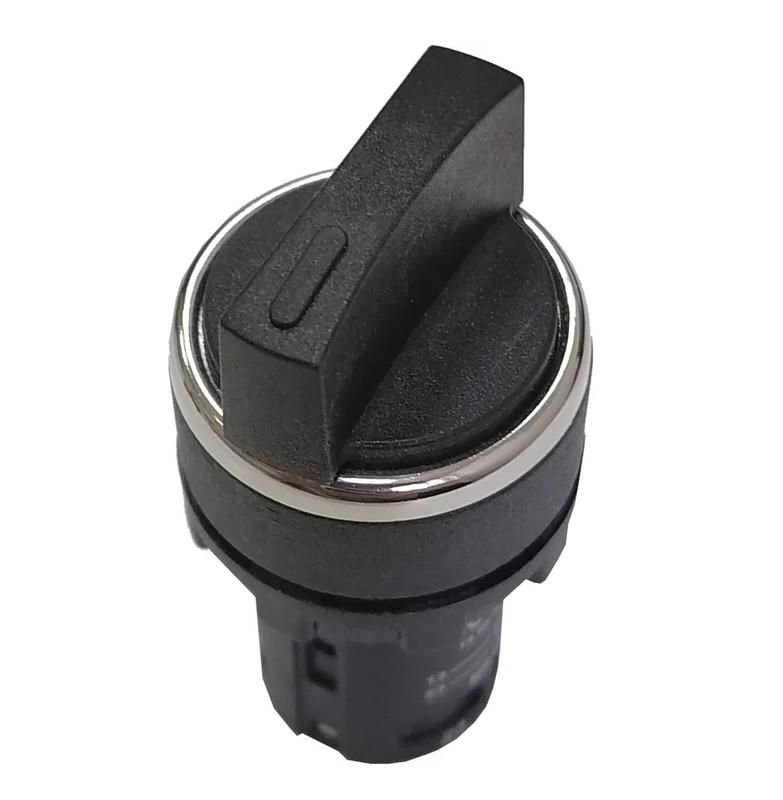

Переключатель моноблочный 22мм IP 40 2НО без фиксации EMAS MB101S32

Переключатель моноблочный 22мм IP40 2НО без фиксации от бренда EMAS (артикул mb101s32) предназначен для ручного переключения электрических цепей низкого напряжения без удержания положения. Подходит для систем управления освещением, автоматизации оборудования и других задач, где требуется быстрый и надёжный контроль цепи.

Назначение и область применения

Переключатель моноблочный 22мм IP40 2НО без фиксации используется для включения и отключения одной или двух электрических цепей поочерёдно. Благодаря отсутствию фиксации, он возвращается в нейтральное положение после отпускания - идеально для ситуаций, когда управление требует постоянного воздействия. Применяется в системах управления освещением на лестницах, в коридорах, в помещениях с двумя точками доступа. Также подходит для работы на станках, конвейерах, пультах управления, где нужна временная активация сигнала или режима.

Технические характеристики

• Количество контактов: 2 НО (нормально замкнутые)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5C до +40C
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Переключатель моноблочный 22мм IP40 2НО без фиксации устанавливается в панели через круглое отверстие диаметром 22 мм. Крепится с помощью гайки на резьбе корпуса. Соединение проводов осуществляется зажимными клеммами - допускаются медные жилы сечением 1,5–2,5 мм2. Установка возможна в любом положении: вертикальном, горизонтальном, перевёрнутом. Для подключения подсветки предусмотрена возможность присоединения внешнего блока-контакта. Монтаж не требует специальных инструментов - достаточно отвёртки и проверки плотности затяжки клемм.

Безопасность и стандарты

Переключатель соответствует требованиям международных норм: UL 508, TS EN 60947-5-1, VDE 0660. Корпус блок-контактов выполнен из материала класса огнестойкости V0 PA6 - самозагасает пламя. Диэлектрическая прочность обеспечивает защиту от пробоя даже при кратковременных скачках напряжения. Все пластиковые элементы изготовлены из поликарбоната - устойчив к механическим повреждениям и температурным колебаниям.

Преимущества

• Высокий механический ресурс - выдерживает более полумиллиона срабатываний
• Низкий уровень нагрева при работе - снижает риск перегрева в компактных панелях
• Гибкость установки - можно монтировать в любом направлении
• Надёжные контакты из AgNI - устойчивы к окислению и искрению
• Удобство подключения - клеммы рассчитаны на стандартные сечения кабеля
• Поддержка подсветки - позволяет легко интегрировать индикацию состояния

Ограничения применения

Не предназначен для использования во влажной среде - степень защиты IP40 не защищает от попадания воды. Не рекомендуется применять при температурах ниже –5C и выше +40C - это может снизить долговечность материалов и контактов. Не подходит для высокочастотных переключений свыше 3000 операций в час - превышение сокращает электрический ресурс. Не следует использовать в цепях с напряжением выше 240 В переменного тока или током больше 4 А - есть риск оплавления контактов.

Примеры использования

• Управление светом в длинном коридоре с двумя выходами - один переключатель у входа, второй у выхода
• Активация аварийного стопа на станке - кнопка возвращается в исходное состояние после отпускания
• Выбор режима работы конвейера: “быстро”, “медленно” - переключение без фиксации предотвращает случайную смену режима
• Тестирование оборудования - временное включение питания для диагностики

Практические советы

• Проверьте диаметр отверстия перед монтажом - должен точно соответствовать 22 мм, иначе будет люфт или трудности с фиксацией
• Затягивайте клеммы равномерно - переусиливать нельзя, чтобы не повредить пластиковую часть
• Если используете подсветку, убедитесь, что её питание совпадает с рабочим напряжением переключателя
• Для длительной эксплуатации в условиях пыли - регулярно протирайте поверхность, так как IP40 не препятствует проникновению пыли внутрь
• Не применяйте в цепях с реактивной нагрузкой (например, мощные катушки или двигатели) без дополнительной защиты - это может сократить срок службы контактов
