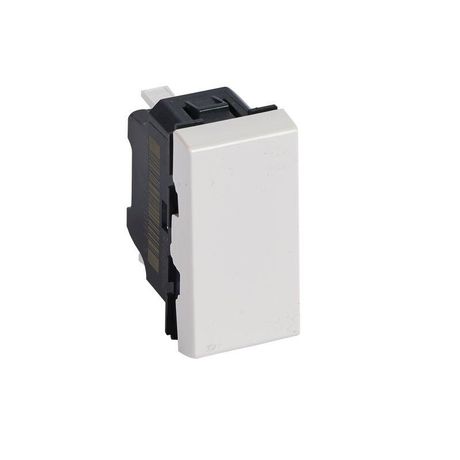

Переключатель на 2 направления - Mosaic 1 модуль 10 AX белый | 278001L Legrand

Переключатель на 2 направления 1 модуль 10 А белый серии Mosaic от Legrand - это компактный механизм для управления освещением из двух мест, подходящий для установки в настенные кабель-каналы. Артикул 278001L сочетает надежную конструкцию, простой монтаж и соответствие европейским стандартам безопасности.

Назначение и область применения

Этот переключатель используется для управления одним источником света (например, лампой в коридоре, лестнице или спальне) с двух разных точек - типичная схема для домашних и офисных помещений. Подходит для установки в жилых зданиях, административных помещениях и объектах с малой нагрузкой. Не предназначен для управления мощными устройствами, такими как нагреватели или двигатели.

Технические характеристики

• Номинальное напряжение: 250 В - работает в бытовых сетях 220–240 В
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (при 220 В)
• Схема подключения: переключатель на 2 направления (проходной)
• Количество модулей: 1 - занимает один стандартный модуль в распределительной коробке
• Степень защиты: IP31 - защищен от крупных частиц пыли и вертикального падения капель воды
• Материал корпуса: термопласт - устойчив к механическим воздействиям и перегреву
• Цвет: белый (RAL 9003), глянцевая отделка
• Габариты: 22,5 × 36 × 45 мм - совместим со стандартными рамками и коробками
• Не содержит галогенов - безопаснее при горении, соответствует экологическим нормам

Совместимость и монтаж

Механизм с накладкой крепится методом защелкивания в стандартные монтажные коробки глубиной от 40 мм. Устанавливается исключительно в настенных кабель-каналах - не предназначен для встраивания в стену без коробки. Совместим с другими элементами серии Mosaic от Legrand: рамками, декоративными накладками и контактами того же форм-фактора. Для подключения используются два провода на вход и два на выход - схема требует наличия трёхжильного кабеля между двумя переключателями.

Безопасность и стандарты

Изделие соответствует требованиям EN 60669-1 и EN 60669-2-1 - европейские стандарты для выключателей. Наличие IP31 обеспечивает базовую защиту от внешних факторов в условиях сухих помещений. Материал корпуса самозагасающий, что снижает риск распространения пламени. Галогены отсутствуют - изделие соответствует RoHS и REACH.

Преимущества

• Удобный монтаж благодаря системе защелкивания - не нужны винты
• Глянцевая поверхность легко моется и сохраняет эстетику
• Один модуль экономит место в распределительной коробке
• Совместимость с всей серией Mosaic позволяет использовать единый дизайн интерьера
• Высокая долговечность контактов при частом использовании

Ограничения применения

• Не подходит для установки во влажных помещениях (ванна, баня) - IP31 недостаточно
• Запрещено применять для нагрузок выше 10 А (например, теплые полы, мощные светильники)
• Не имеет подсветки - нельзя использовать в темноте как указатель положения
• Требует предварительной подготовки места: необходимо заранее смонтировать коробку и протянуть три жилы между переключателями

Примеры использования

• Управление светом в длинном коридоре - включение с одного конца, выключение с другого
• Освещение лестницы - включение снизу, выключение сверху
• Спальная комната - выключатель у двери и второй у кровати
• Офисные помещения с несколькими входами

Практические советы

• При замене старого переключателя проверьте, что новый также является проходным (двухпозиционным), а не обычным однополюсным
• Учитывайте посадочные размеры: габариты 22,5×36×45 мм должны точно соответствовать внутренним размерам вашей монтажной коробки
• Подключайте провода строго по цветовой маркировке: фаза - коричневый, ноль - синий, перемычка между переключателями - черный или красный
• Для лучшей совместимости используйте механизмы и рамки одной серии - Mosaic от Legrand
• Не затягивайте слишком сильно накладку при установке - это может повредить пластиковые защелки
