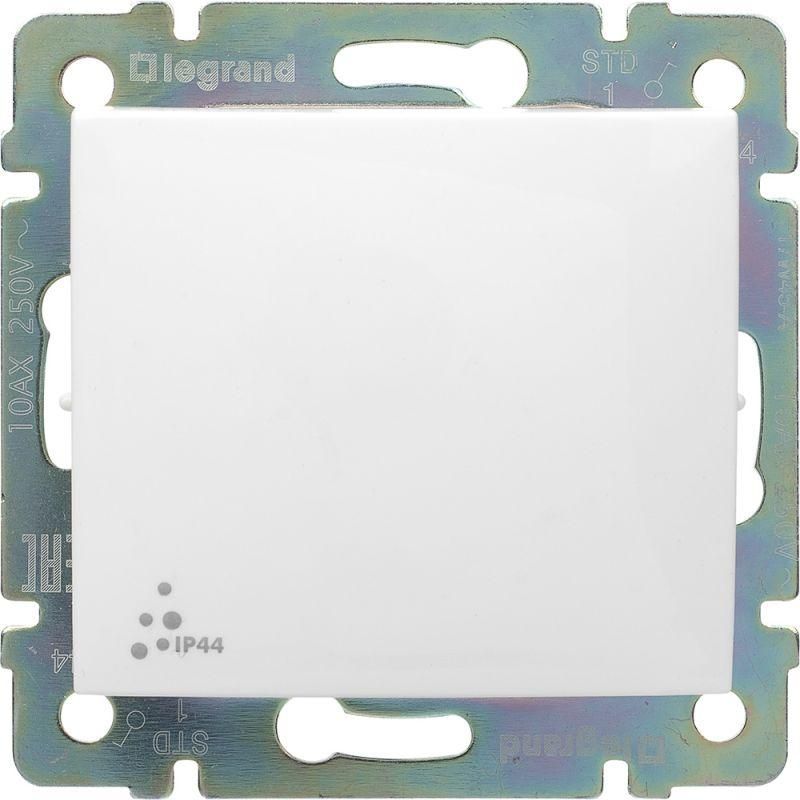

Переключатель проходной 1-кл. СП Valena 10А IP44 250В механизм бел. IEK 774206 Legrand

Переключатель Legrand Valena Classic 774206 - это надёжный одноклавишный выключатель для управления освещением в помещениях с повышенной влажностью, таких как ванные комнаты, кухни и подвалы. Благодаря защите IP44 и компактному дизайну, он легко устанавливается в скрытую проводку и соответствует требованиям жилых и общественных объектов.

Назначение и область применения

Переключатель Legrand Valena Classic 774206 предназначен для коммутации световых нагрузок в бытовых и административных помещениях. Подходит для управления одной группой осветительных приборов - например, потолочным светильником, бра или точечными светильниками. Учитывая степень защиты IP44, его можно использовать в местах с возможным попаданием брызг воды: ванные комнаты, туалеты, кухни, подъезды, подвалы и другие аналогичные зоны. Номинальный ток 10 А позволяет работать с нагрузкой до 2,2 кВт при 220 В.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В переменного тока;
• Номинальный ток: 10 А - обеспечивает безопасную коммутацию мощных ламп и светодиодных светильников;
• Степень защиты: IP44 - защита от твердых частиц крупнее 1 мм и от брызг воды со всех сторон;
• Частота: 50 Гц - совместим с сетями стран СНГ;
• Количество клавиш: одна - управление одним источником света;
• Способ подключения: безвинтовые зажимы - быстрое и надёжное соединение без инструментов;
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов стандартной домашней проводки;
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной не менее 40 мм;
• Тип крепления: в распор и на шурупах - фиксируется в коробке двумя способами для максимальной устойчивости;
• Габариты: 71×71×37 мм - стандартный размер для совместимости с большинством подрозетников;
• Цвет: белый (RAL 9003) - сочетается с большинством интерьеров и декоративными рамками;
• Материал: пластик - устойчив к механическим воздействиям и химическим средам;
• Климатическое исполнение: УХЛ4 - работает при температуре от –5C до +40C, подходит для неотапливаемых помещений;
• Схема подключения: переключатель на два направления - классический проходной тип, используется в паре с другим таким же выключателем для управления светом из двух мест;
• Отделка: глянцевая - удобна для мытья, не царапается при регулярном использовании;
• Комплектация: механизм с накладкой - готов к установке, не требует доп. элементов;
• Не содержит галогенов - экологически безопасен при горении и утилизации.

Совместимость и монтаж

Переключатель Legrand Valena Classic 774206 совместим с любыми стандартными подрозетниками диаметром 68–70 мм. Монтаж выполняется в подготовленную нишу после предварительного отключения питания. Кабели зачищаются на 8–10 мм и вставляются в безвинтовые зажимы до характерного щелчка - проверьте надёжность, слегка потянув провод. Для работы в схеме “проходной выключатель” требуется второй такой же переключатель, соединённый трёхжильным кабелем. Комплексный набор с монтажной платой исключает необходимость дополнительных креплений.

Безопасность и стандарты

Perеключатель Legrand Valena Classic 774206 сертифицирован по международному стандарту IEC 60669-1 и техрегламенту ЕАЭС ТР ТС 004/2011, что гарантирует соответствие требованиям безопасности, долговечности и электромагнитной совместимости. Конструкция исключает самопроизвольное отключение и перегрев даже при длительной работе на пределе нагрузки.

Преимущества

• Быстрая установка благодаря безвинтовому зажиму - экономит время при монтаже;
• Надёжная фиксация в подрозетнике - не болтается даже при частом использовании;
• Интегрированная накладка снижает риск повреждения механизма при отделочных работах;
• Глянцевая поверхность легко моется - идеально для влажных зон;
• Совместим с другими изделиями серии Valena Classic - единый стиль интерьера;
• Отсутствие галогенов - безопасно при возгорании, не выделяет токсичных веществ.

Ограничения применения

• Не предназначена для установки вне помещений - IP44 не защищает от прямого дождя или струй воды;
• Запрещено применять для управления нагревательными приборами мощностью более 2,2 кВт - риск перегрузки;
• Не рекомендуется для использования при температурах ниже –5C - материал теряет эластичность, возрастает вероятность растрескивания;
• Подходит только для однофазных сетей 220–240 В - несовместим с трёхфазными системами;
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания; нужна дополнительная защита в щитке.

Примеры использования

• Управление светом в ванной комнате - включить/выключить через кнопку у входа;
• Освещение коридора - когда есть два выхода, один выключатель у входа, другой у выхода;
• Свет в кладовой или подвале - где важно защитить устройство от сырости;
• Кухонное освещение - над мойкой или столешницей, где возможны брызги воды.

Практические советы

• При монтаже используйте кабель с сечением 1,5–2,5 мм2 - меньше 1,5 мм2 не рекомендуется, больше 2,5 мм2 не войдёт в зажим;
• Проверяйте плотность контакта: если провод легко вытянуть - переустановите его;
• Для схемы “проходной выключатель” обязательно используйте трёхжильный кабель (L1, L2, COM);
• Не закручивайте шурупы слишком сильно - это может деформировать корпус;
• При замене старого выключателя - сравните размеры подрозетника: новый имеет те же габариты, что и большинство аналогов;
• Если планируете установку в деревянном доме - соблюдайте нормы противопожарной безопасности, не допускайте соприкосновения с горючими материалами.
