Переключатель NP2-BD53, 3 положения возвратом, 2НО, IP40 (R) | 573985 CHINT

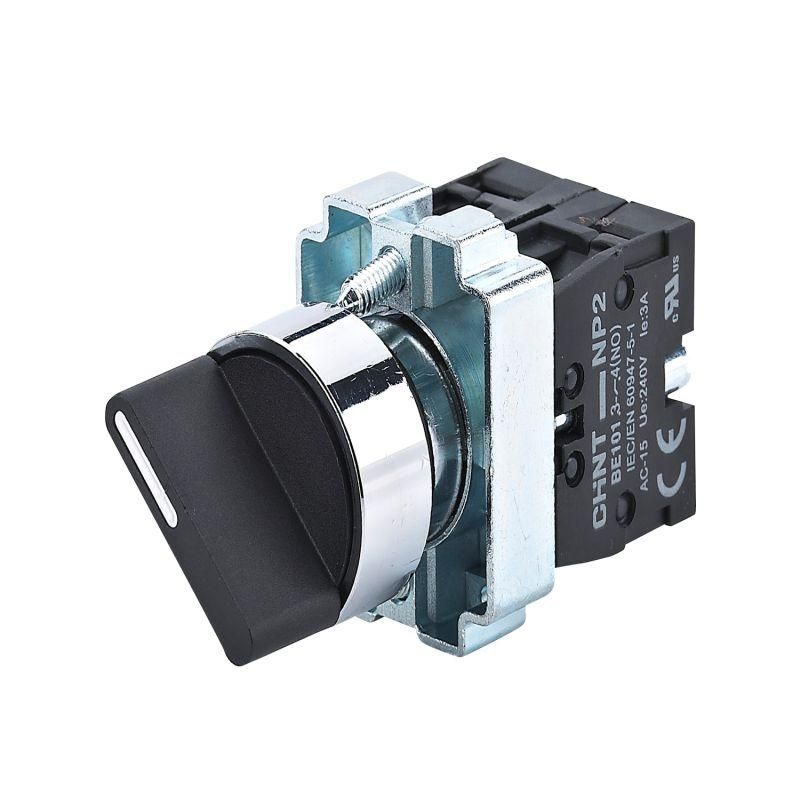

Переключатель CHINT NP2-BD53 - это механический коммутационный аппарат с автоматическим возвратом в исходное положение, предназначенный для управления цепями с двумя нормально открытыми контактами. Подходит для установки на панели оборудования, где требуется надежное, но простое управление вручную. Артикул 573985 соответствует модели NP2-BD53, используемой в промышленной автоматике.

Назначение и область применения

Переключатель NP2-BD53 используется для ручного включения и выключения электрических цепей в трехпозиционном режиме с самовозвратом. Когда оператор убирает руку с рукоятки, она возвращается в среднее нейтральное положение. Это делает его идеальным для ситуаций, когда действие должно быть временным - например, запуск двигателя, активация сигнализации или тестирование системы. Применяется в пультах управления станков, конвейеров, испытательных стендов и других устройствах с ограниченным временем воздействия.

Технические характеристики

• Количество положений: 3 - левое, центральное (нейтральное), правое
• Количество нормально открытых (НО) контактов: 2 - замыкаются только при отклонении рукоятки в крайние положения
• Самовозврат: да - после освобождения рукоятки возвращаетесь в центральное положение
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Тип элемента управления: поворотная рукоятка - удобна для точного и контролируемого действия
• Тип подключения: винтовые зажимы - подходят для проводов до 2,5 мм2
• Диаметр монтажного отверстия: 22 мм - совместим с типичными круглыми панельными cut-outs
• Цвет кнопки/рукоятки: черный - контрастный, легко заметен на светлом фоне
• Количество переключающих контактов: 0 - не имеет контактов, которые замыкаются в нейтральном положении

Совместимость и монтаж

Установка переключателя NP2-BD53 выполняется через круглое отверстие диаметром 22 мм. Крепится фиксирующей гайкой с тыльной стороны панели. Для подключения используются винтовые клеммы - затяжка должна быть достаточной, чтобы избежать нагрева, но без перегрузки. Убедитесь, что толщина панели позволяет плотно закрутить гайку. Переключатель не требует внешнего питания - работает purely механически. Совместим с любыми устройствами, рассчитанными на работу с двухконтактными НО переключателями.

Безопасность и стандарты

Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям и попадания инструментов или крупных частиц пыли. Однако переключатель NP2-BD53 не предназначен для работы во влажной среде, на улице или в местах с брызгами воды. Не применяйте в помещениях с высокой влажностью или возможностью мытья водой - это нарушит герметичность и приведёт к отказу.

Преимущества

• Автоматический возврат снижает риск забытого включенного состояния - особенно важно в аварийных или тестовых сценариях
• Механическая надёжность - нет электроники, которая может выйти из строя от помех или перегрузки
• Простота монтажа - стандартный диаметр 22 мм и винтовые клеммы позволяют заменить аналоги без переделки панели
• Чёткое позиционирование - рукоятка фиксируется в трёх положениях, предотвращая случайные срабатывания

Ограничения применения

• Не использовать в условиях повышенной влажности, пылевой среды с мелкими частицами или при наличии жидкостей - IP40 недостаточен
• Не применять для постоянного удержания в одном из крайних положений - механизм рассчитан только на временное воздействие
• Не подходит для управления нагрузками выше допустимой мощности контактов - проверьте номинальный ток в паспорте устройства
• Не рекомендуется для частого циклического использования более 10–15 раз в минуту - срок службы контактов снизится

Примеры использования

• Запуск насоса на время обслуживания - рукоятка отводится вправо, насос включается, при отпускании - отключается
• Активация звуковой сигнализации при проверке оборудования - рукоятка влево, сигнал включился, при отпуске - выключился
• Ручной контроль движения конвейера - оператор удерживает рукоятку в сторону, пока не увидит нужное положение детали
• Тестовый режим на стенде - включение диагностической последовательности только при активном действии

Практические советы

• При монтаже проверьте, чтобы рукоятка свободно двигалась - не должно быть задиров или трения о панель
• Используйте провода с жилами не менее 0,75 мм2 и не более 2,5 мм2 - выход за эти границы увеличивает риск плохого контакта
• Если планируете установку в металлической панели - убедитесь, что корпус переключателя NP2-BD53 не замыкается на массу через рамку
• Для длительной эксплуатации периодически проверяйте состояние винтовых клемм - ослабление вызывает нагрев и окисление
• Если вам нужны контакты, работающие в нейтральном положении - выбирайте другую модель; NP2-BD53 не имеет таких
