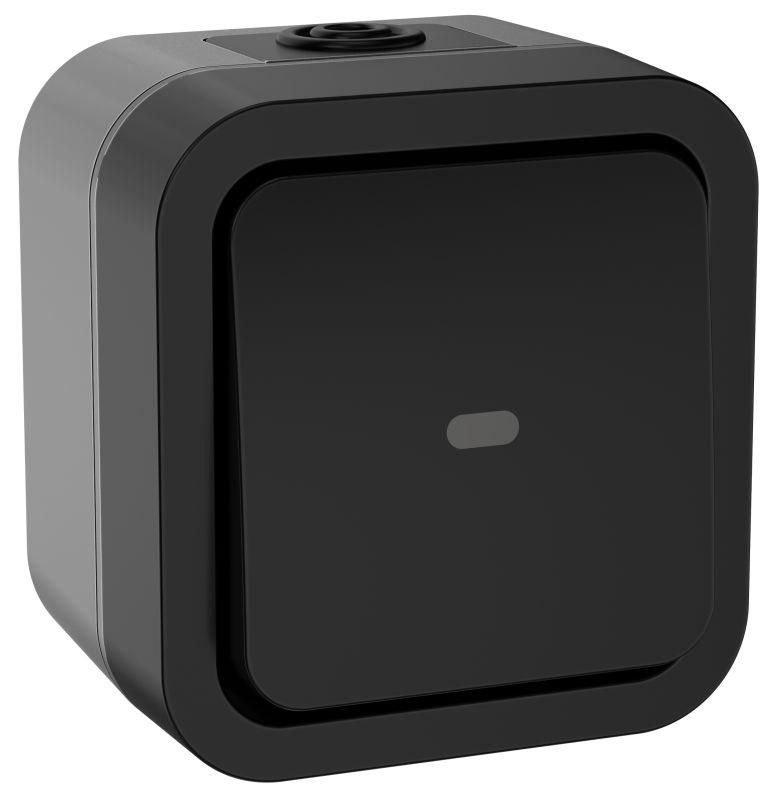

Переключатель одноклавишный с индикацией TORS 10А IP55 графит - TS-V10-1-10-55-K53 IEK

Переключатель одноклавишный с индикацией 10А IP55 TS102 графит от IEK - устройство для управления освещением или оборудованием в условиях высокой влажности и запыленности. Модель выполнена в прочном пластиковом корпусе, имеет встроенную подсветку и рассчитана на длительную работу в открытом монтаже.

Назначение и область применения

Переключатель одноклавишный с индикацией 10А IP55 TS102 графит предназначен для коммутации электрических цепей до 10 А и 250 В. Подходит для управления светильниками, вентиляторами, насосами и другим оборудованием, где требуется визуальное определение состояния включённого положения. Применяется там, где обычные переключатели недоступны из-за условий окружающей среды - в гаражах, мастерских, на улице под навесами, в складских помещениях и других местах с риском попадания пыли и воды.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество полюсов: 2
• Количество клавиш: 1
• Схема подключения: Переключатель на два направления (перекидной)
• Степень защиты: IP55 - защищён от пыли (не полностью, но достаточна для большинства бытовых условий) и от струй воды под любым углом
• Тип включения: Клавишный механизм
• Подсветка: Да - светодиодная индикация показывает текущее состояние (вкл./выкл.) даже в темноте
• Материал корпуса: Пластик
• Цвет: Серый (графитовый оттенок)
• Количество модулей: 1
• Срок службы: До 10 лет при соблюдении режимов эксплуатации
• Тип крепления: Винтовое - фиксируется на стене через отверстия в корпусе
• Комплектация: Полностью собран - включает корпус, рамку и внутренние контакты

Совместимость и монтаж

Устройство предназначено для открытой установки - монтируется прямо на стену без необходимости встраивания в штробу. Для монтажа используются предварительно просверленные отверстия в корпусе. Подключение осуществляется к двум входным и двум выходным контактам: один полюс управляет одним проводом, второй - вторым. Убедитесь, что сечение провода соответствует допустимому для 10 А (обычно 1,5–2,5 мм2). Не используйте многожильные провода без оконцевания. Винтовые зажимы затягиваются отвёрткой - не переусердствуйте, чтобы не повредить контакты.

Безопасность и стандарты

Переключатель одноклавишный с индикацией 10А IP55 TS102 графит соответствует требованиям безопасности для электроустановочных изделий в условиях повышенной влажности. Степень защиты IP55 обеспечивает безопасную работу в помещениях с возможным брызгами воды и наличием пыли. Соответствует нормам ГОСТ Р 50030.2 и IEC 60669-1. Не предназначен для взрывоопасных зон или постоянного воздействия прямого потока воды.

Преимущества

• Встроенная подсветка позволяет легко найти выключатель в темноте - удобно в гаражах, на лестницах, в подъездах
• Высокая степень защиты IP55 делает его пригодным для использования вне закрытых щитов
• Простая конструкция с винтовым креплением снижает сложность установки
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений
• Срок службы 10 лет гарантирует долгую эксплуатацию без замены

Ограничения применения

• Не предназначен для установки в помещениях с постоянным прямым воздействием воды - например, рядом с душевой кабиной или на улице без крыши
• Не работает в условиях сильного механического удара - ударопрочность не предусмотрена
• Не совместим с автоматическими системами управления - только ручное включение/выключение
• Не рекомендован для нагрузок выше 10 А - использование с мощными нагревателями или двигателями требует проверки реальной потребляемой мощности
• Пластиковый корпус не выдерживает высоких температур (>+40C в течение длительного времени)

Примеры использования

• Управление освещением в гараже - включается/выключается с помощью одной клавиши, подсветка видна ночью
• Включение вытяжного вентилятора в мастерской - защищён от пыли и масляных брызг
• Освещение на террасе или веранде - установлен под навесом, не боится сырости
• Контроль работы насоса в хозблоке - надёжно работает при колебаниях температуры

Практические советы

• При монтаже обязательно отключите питание - даже при IP55 работа под напряжением опасна
• Проверьте посадочный диаметр отверстий в стене - они должны позволять свободно поместить корпус без давления
• Если используется в холодном помещении, избегайте частых включений при температуре ниже –10 C - это может снизить срок службы механизма
• Не используйте вместе с диммерами или регуляторами яркости - переключатель не рассчитан на изменяемую нагрузку
• Для обслуживания достаточно просто открутить винты и снять крышку - доступ к контактам есть без демонтажа всего устройства
• Артикул ts-v10-1-10-55-k53 - сохраняйте его при заказе запасных частей или аналогов
