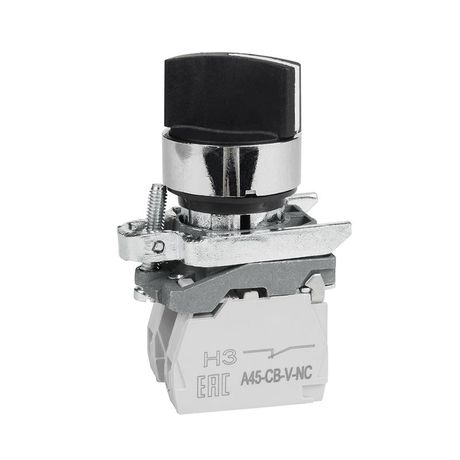

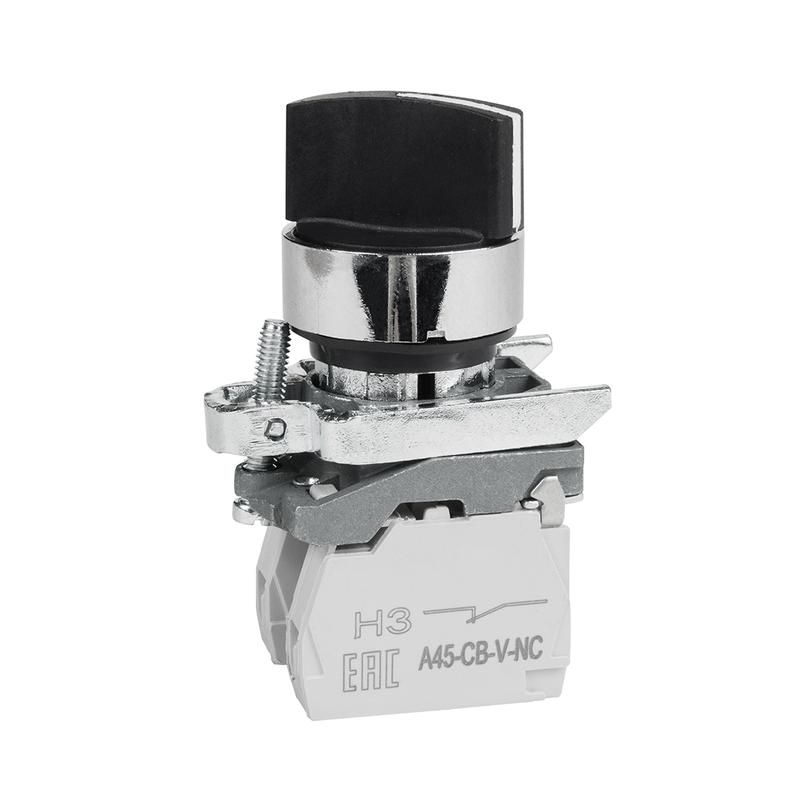

Переключатель OptiSignal D22 C4-S-25 2 положения металл 1НО+1НЗ XB4BD25 |332171| КЭАЗ

Переключатель 2 положения металл 1НО+1НЗ XB4BD25 от КЭАЗ - надёжное устройство с металлическим корпусом и защитой IP65, предназначенное для управления цепями в жёстких промышленных условиях. Артикул 332171 обеспечивает долгую работу даже при высоких нагрузках и экстремальных температурах.

Назначение и область применения

Переключатель 2 положения металл 1НО+1НЗ XB4BD25 используется для ручного коммутирования электрических цепей постоянного или переменного тока. Подходит для управления оборудованием, где требуется фиксированное положение переключателя - например, запуск/остановка станков, управление насосами, конвейерами, системами освещения или аварийными остановками. Применяется на производствах с повышенной запылённостью, влажностью или воздействием внешних факторов.

Технические характеристики

• Количество положений: 2 с фиксацией - после переключения рукоятка остаётся в выбранном положении
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет одновременно замыкать и размыкать две цепи
• Максимальное напряжение: 690 В - подходит для сетей средней мощности
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Диаметр отверстия для установки: 22,3 мм - совместим с типовыми монтажными отверстиями панелей
• Температурный диапазон: от –50 C до +55 C - работает в холодильных камерах, на улице, в печных зонах
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Управляющий элемент: короткая поворотная рукоятка - компактна, требует минимального усилия для переключения
• Цвет: черная рукоятка и кнопка, серое переднее кольцо - контрастная визуальная сигнализация состояния

Совместимость и монтаж

Переключатель 2 положения металл 1НО+1НЗ XB4BD25 монтируется через скобу - он не встраивается в панель, а крепится сзади. Устанавливается в отверстие диаметром 22,3 мм. Передний кольцевой фланец плотно прилегает к поверхности, предотвращая попадание влаги и пыли. Для монтажа потребуется стандартный инструмент: отвёртка для затяжки винтов и сверло нужного диаметра. Не рекомендуется использовать силовые методы при установке - риск деформации корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Высокая степень защиты IP65 обеспечивает безопасную эксплуатацию в опасных зонах. Материалы корпуса устойчивы к механическим ударам и химическому воздействию. Сертифицирован для работы в соответствии с международными стандартами IEC 60947-5-1.

Преимущества

• Металлический корпус - прочнее пластиковых аналогов, выдерживает вибрацию и удары
• Фиксированные положения - исключает случайное переключение во время работы
• IP65 - можно применять там, где обычные переключатели выходят из строя
• Широкий температурный диапазон - работает в суровых климатических условиях
• Винтовое подключение - надёжное соединение без необходимости специального инструмента

Ограничения применения

• Не предназначен для частого переключения - не является импульсным устройством; длительная работа в режиме “вкл–выкл” снижает срок службы контактов
• Отсутствие световой индикации - состояние не видно в темноте без внешнего указателя
• Подходит только для ручного управления - несовместим с автоматическим управлением или дистанционным управлением
• Не имеет встроенной защиты от перегрузки - необходимо использовать дополнительно автоматы или тепловые реле

Примеры использования

• Аварийная остановка конвейера на пищевом производстве
• Выбор режима работы насосной станции (ручной / автоматический)
• Включение нагревательного элемента в термокамере
• Управление освещением в цеху с высокой запылённостью
• Локальный контроль пускателя на объектах с ограниченным доступом

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22,3 мм требуются точные размеры, иначе переключатель будет болтаться или не войдёт
• Используйте провода сечением до 2,5 мм2 - оптимально для винтовых зажимов; более толстые провода могут не зажаться
• Не применяйте смазку на контактных поверхностях - она приводит к окислению и увеличению переходного сопротивления
• Проверяйте герметичность перед первым включением - особенно в условиях повышенной влажности
• При замене старого устройства - сравните тип контактов (НО+НЗ) и способ крепления - другие модели могут иметь другой монтаж
