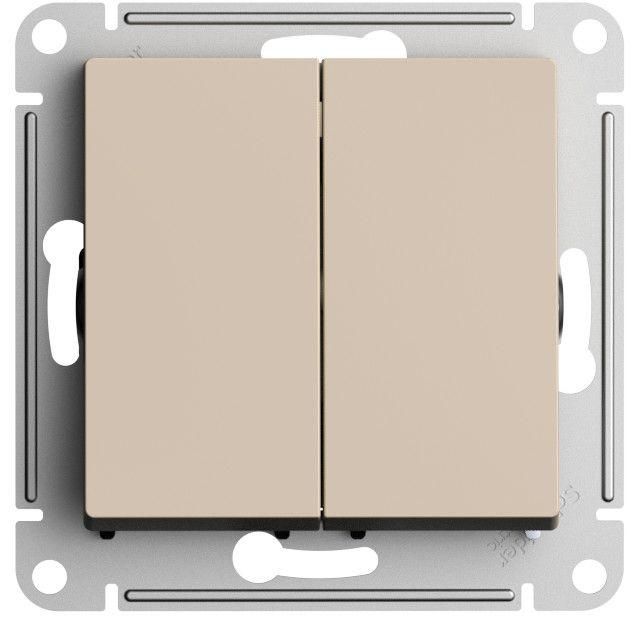

Переключатель перекрестный 2-кл. AtlasDesign 2хсх.7 10АХ механизм песочн. SE ATN001273 APC

Переключатель перекрестный 2-клавишный Systeme Electric артикула atn001273 - это механизм для организации управления освещением из трёх и более мест, например, в длинных коридорах или на лестницах. Модель выполнена в бежевом цвете, совместима со стандартными рамками серии AtlasDesign и рассчитана на работу в бытовых и коммерческих сетях 220 В.

Назначение и область применения

Этот переключатель используется в схемах с несколькими точками управления одним светильником - когда требуется включить или выключить свет, находясь в разных зонах помещения. Подходит для жилых домов, офисов, гостиниц, больниц и других объектов, где важна удобная организация освещения. Применяется в паре с одноклавишными и двухклавишными проходными переключателями. Не предназначен для управления силовым оборудованием, нагревателями или мощными лампами свыше 2,2 кВт.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество клавиш: 2
• Тип управления: клавишный
• Способ монтажа: скрытый (встраиваемый в стену)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм
• Цвет: песочный (бежевый)
• Материал корпуса: термопласт (ABS-пластик без галогенов)
• Подсветка: отсутствует
• Тип комплектации: основной механизм с защитной крышкой

Совместимость и монтаж

Механизм designed для установки в стандартную монтажную коробку глубиной не менее 40 мм. Крепление осуществляется через винты на монтажных лапках - они усилены для надёжной фиксации внутри коробки, что снижает риск люфта после установки. Совместим с лицевыми рамками серии AtlasDesign, в том числе с другими цветами и типами переключателей этой же серии. Для правильной работы необходимо использовать в связке с двумя проходными переключателями (не с обычными). Не рекомендуется заменять им обычный одноклавишный переключатель - он не работает в одиночном режиме.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней проводки в условиях сухих помещений. Защита IP20 исключает использование в ванных комнатах, на улице или в сырых зонах. Отсутствие галогенов в материале делает его безопасным при возгорании - не выделяет токсичных газов. Соответствует нормам RoHS.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку в коробке, предотвращают расшатывание
• Корпус из прочного ABS-пластика устойчив к механическим повреждениям и УФ-излучению
• Совместимость с серийной системой AtlasDesign позволяет легко менять декор без замены механизма
• Чёткий тактильный ход клавиш - минимизация случайных срабатываний
• Нет подсветки - не создаёт помех в темноте и не потребляет энергию

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (ванная, баня, бассейн)
• Не подходит для управления нагрузкой выше 2,2 кВт (например, мощные обогреватели, насосы)
• Требует обязательного использования с проходными переключателями - не функционирует самостоятельно
• Отсутствует подсветка - неудобен для использования в полной темноте без внешнего освещения
• Не совместим с умными системами автоматизации - только ручное управление

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход
• Лестница между этажами: включение света снизу, выключение наверху, и снова включение с другого уровня
• Спальная комната: выключатель у двери + два перекрёстных вдоль кровати
• Офисные зоны с несколькими рабочими участками, требующими независимого контроля освещения

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть не меньше 40 мм, чтобы механизм свободно вошёл
• Используйте только совместимые рамки AtlasDesign - другие модели могут не закрывать механизм полностью
• Не используйте этот переключатель в качестве единственного устройства - он всегда должен быть частью схемы с двумя проходными
• При замене старого переключателя убедитесь, что провода подключены правильно: L, L1, L2 должны соответствовать схеме 2x7
• Если нужна подсветка - выберите другой вариант, например, модель с LED-индикацией, или установите отдельный источник света рядом
