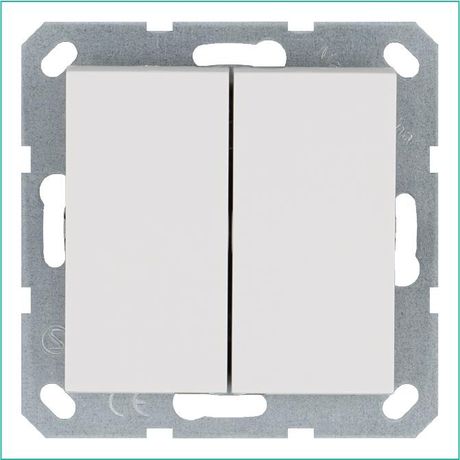

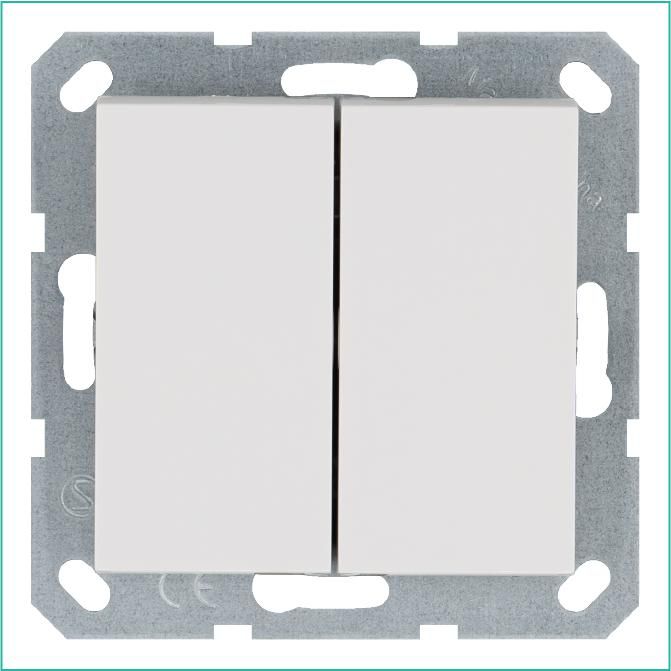

Переключатель перекрестный 1-кл. 10А IP20 механизм бел. глянцевый Jasmart G3013W

Выключатель перекрестный одноклавишный Jasmart G3013W предназначен для управления освещением из трёх и более точек - например, в длинных коридорах, лестницах или больших комнатах. Благодаря белому глянцевому корпусу он легко впишется в современный интерьер, а прочная конструкция обеспечивает надёжную работу в бытовых и легкопромышленных сетях.

Назначение и область применения

Этот выключатель используется в схемах многоточечного управления светом - когда один источник освещения включается/выключается с трёх и более мест. Подходит для жилых помещений, офисов, общественных зданий, где требуется удобное управление светом: например, включение света у входа, выключение у кровати и снова включение у выхода.

Технические характеристики

• Тип: перекрестный одноклавишный
• Номинальный ток: 10 А
• Номинальное напряжение: 250 В ~
• Цвет лицевой панели: белый глянцевый
• Материал корпуса: поликарбонат, устойчивый к УФ-излучению
• Класс защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)

Совместимость и монтаж

Выключатель Jasmart G3013W совместим со стандартными монтажными коробками глубиной от 40 мм. Для работы в схеме многоточечного управления его необходимо использовать вместе с двумя проходными выключателями (не входят в комплект). Монтажные лапки усилены - они плотно фиксируют механизм в коробке, снижают люфт и предотвращают деформацию при затяжке винтов. Подключение выполняется согласно схеме: контакты помечены как L1, L2, L3, L4 - важно не перепутать провода между собой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях с нормальной влажностью. Не предназначено для использования во влажных средах (ванна, баня, бассейн) или на улице. Поликарбонатовый корпус не поддерживает горение и устойчив к механическим воздействиям.

Преимущества

• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Усиленные лапки обеспечивают устойчивую фиксацию даже в старых монтажных коробках
• Стандартный форм-фактор - совместим с большинством декоративных рамок и клавиш других серий
• Работает в широком температурном диапазоне: от +5C до +40C

Ограничения применения

• Не применяется самостоятельно - требует пары проходных выключателей для функциональной схемы
• Не рассчитан на нагрузку выше 10 А - нельзя подключать мощные нагреватели, насосы или светодиодные ленты через этот выключатель
• Не защищён от попадания воды - запрещена установка в ванных комнатах, на балконах и в подъездах без защиты
• Не подходит для систем автоматизации - не имеет электронных модулей или беспроводной связи

Примеры использования

• Лестница в двухэтажном доме: включение света у входа, выключение на первом этаже, включение снова у спальни
• Длинный коридор: три точки управления - у входа, в центре и у выхода
• Спальня с двумя дверями: выключатель у каждой двери и один перекрестный в центре комнаты

Практические советы

• Перед монтажом проверьте, что все провода отключены - работа с сетью 250 В опасна!
• При подключении используйте маркировку проводов - путаница в L1–L4 часто приводит к отказу схемы
• Выбирайте рамки и клавиши, совместимые с серией G от Jasmart - другие модели могут не подходить по форме
• Если выключатель установлен в старой проводке, убедитесь, что сечение провода не менее 1,5 мм2 - для тока 10 А это минимально допустимое значение
• Не закручивайте монтажные винты слишком сильно - можно повредить пластиковую основу
