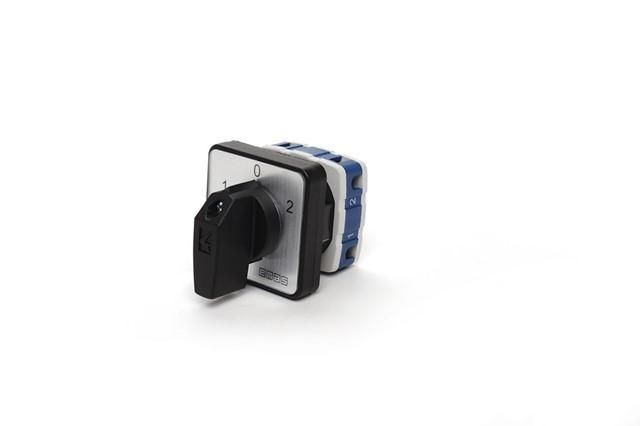

Переключатель полюсов реверс. однофазный (1-0-2) 10А EMAS PSA010KD134S

Переключатель полюсов реверсивный однофазный (1-0-2) 10А от бренда EMAS с артикулом psa010kd134s предназначен для переключения направления тока в однофазной цепи, что позволяет управлять реверсом двигателей или других нагрузок без необходимости отключения питания.

Назначение и область применения

Этот переключатель используется там, где требуется изменить направление вращения двигателя - например, в насосах, конвейерах, шлюзовых механизмах или станках с реверсивным ходом. Он обеспечивает безопасную коммутацию между положениями «вперёд» - «выключено» - «назад». Устройство рассчитано на работу в сетях переменного тока до 250 В и токе до 10 А.

Технические характеристики

• Тип: реверсивный переключатель полюсов (1-0-2)
• Номинальный ток: 10 А
• Напряжение: до 250 В переменного тока
• Число контактов: три положения - вперёд / выкл / назад
• Механизм: рычажное переключение с фиксацией в каждом положении
• Степень защиты: не указана - устройство предназначено для установки внутри щита или защищённой среды

Совместимость и монтаж

Переключатель полюсов реверсивный однофазный (1-0-2) 10А монтируется на DIN-рейку шириной 35 мм. Клеммы подходят для проводов сечением до 2,5 мм2. Для подключения используются два входа (L1, L2) и два выхода (M1, M2), соответствующих двум направлениям работы двигателя. Перед монтажом обязательно отключите питание и проверьте соответствие схемы подключения. Артикул psa010kd134s совместим со стандартными распределительными щитами бытового и промышленного типа.

Безопасность и стандарты

Устройство не имеет явного указания сертификатов (IEC/EN, ГОСТ). Применяйте его только в соответствии с требованиями местных норм по электроустановкам. Не используйте в взрывоопасных зонах или условиях повышенной влажности без дополнительной защиты корпуса.

Преимущества

• Физическая блокировка исключает одновременное замыкание двух направлений - предотвращает короткое замыкание при переключении
• Жесткая механическая фиксация каждого положения снижает риск случайного переключения
• Простая конструкция требует минимального обслуживания
• Высокая надёжность при частых переключениях в рамках номинальной нагрузки

Ограничения применения

• Не предназначен для автоматического управления - только ручное переключение
• Не имеет IP-защиты; нельзя использовать вне закрытых щитов
• Работает только с однофазными нагрузками - не подходит для трёхфазных двигателей
• Максимальная мощность - около 2,3 кВт при 230 В; превышение нагрузки вызывает нагрев и выход из строя

Примеры использования

• Реверсивный конвейер в пищевой промышленности
• Насос с возможностью продувки трубопровода в обратном направлении
• Лебёдка с управляемым движением вперёд и назад
• Инструментальные станки с ручным управлением перемещения стола

Практические советы

• Выбирайте место установки так, чтобы оператор мог легко видеть текущее положение переключателя - рекомендуется установка на передней панели щита
• Подключайте двигатель через тепловое реле или автоматический выключатель - сам переключатель не обеспечивает защиту от перегрузки
• Проверяйте плотность затяжки клемм после первого включения - медные провода могут немного «усаживаться»
• Если планируете частые переключения - регулярно осматривайте контакты на окисление и следы дугового износа
• Артикул psa010kd134s не заменяет контакторы - он служит лишь для ручного изменения направления, а не для частого включения/выключения
