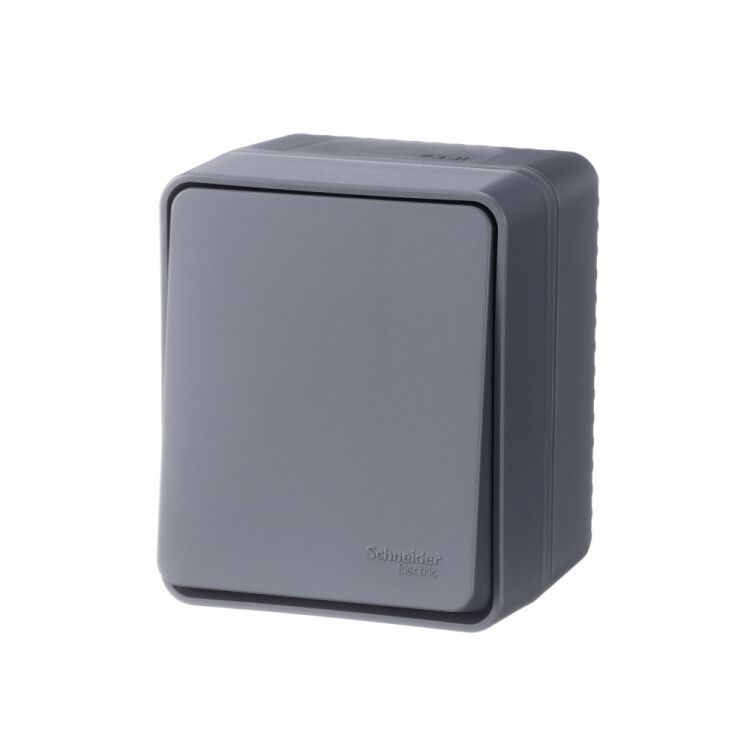

Переключатель проходной 1-кл. ОП AtlasDesign PROFI IP54 10AX антрацит SE ATN544061 APC

Переключатель проходной одноклавишный 10 А антрацит IP54 от Systeme Electric (артикул atn544061) предназначен для управления освещением из двух точек в условиях повышенной влажности и запыленности. Матовый антрацитовый корпус и прочная конструкция делают его подходящим как для жилых, так и для промышленных помещений.

Назначение и область применения

Этот переключатель используется в схемах с двумя точками управления - например, чтобы включить свет у входа в комнату и выключить у кровати, или управлять фонарем на лестнице снизу и сверху. Подходит для установки в помещениях с высокой влажностью: ванные комнаты, бассейны, гаражи, веранды, мастерские, уличные зоны. Благодаря защите IP54, устройство можно использовать даже там, где возможны брызги воды или скопление пыли.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, несколько LED-ламп или один мощный прожектор)
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Материал корпуса: термопласт - устойчив к деформациям при нагреве, не горюч
• Цвет: антрацит (RAL 7015) - матовая поверхность снижает блики и хорошо сочетается с современной отделкой
• Габариты: 72×60×55 мм - компактный размер для плотного монтажа в коробках
• Диапазон температур: +5…+35 C - не рекомендован для установки вне помещений при минусовых температурах
• Подключение: два направления - классическая схема проходного переключателя с тремя контактами
• Комплектация: готов к монтажу - включает корпус, механизм и клеммы

Совместимость и монтаж

Переключатель проходной одноклавишный 10 А антрацит IP54 рассчитан на открытую установку. Крепится встраиваемой коробкой с помощью винтов - не требует специальных инструментов. Для работы необходима пара таких переключателей (два устройства в одной цепи). Подключаются три провода: фаза, перемычка между переключателями и выход на светильник. Совместим с любыми стандартными проводами сечением до 2,5 мм2. Не подходит для скрытой установки - корпус не имеет фланца для штроб.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и легкопромышленных применений. Отсутствие галогенов в материале исключает выделение токсичных веществ при перегреве. Конструкция выполнена в соответствии с нормами IEC 60669-1. Серия AtlasDesign прошла тестирование на долговечность и механическую стойкость.

Преимущества

• Защита IP54 и IK08 обеспечивают надежность в сложных условиях - лучше, чем у обычных выключателей
• Матовый антрацитовый финиш не царапается легко и не выгорает на солнце
• Корпус уже собран - не нужна сборка механизма, экономит время при монтаже
• Термопласт не деформируется при длительной работе под нагрузкой
• Совместим с большинством стандартных распределительных коробок для открытой установки

Ограничения применения

• Не предназначен для установки на улице при температурах ниже +5 C - материал становится хрупким
• Не имеет подсветки - если нужна подсветка клавиши, потребуется отдельный элемент
• Не подходит для управления нагрузкой выше 10 А (например, мощные обогреватели или насосы)
• Требует парного использования - один переключатель не работает самостоятельно
• Запрещено открывать корпус во время эксплуатации - внутренние контакты находятся под напряжением

Примеры использования

• Освещение длинного коридора - включение у одного конца, выключение у другого
• Фонарь у гаража - включить перед въездом, выключить после заезда
• Лестница в частном доме - управление светом с первого и второго этажа
• Уличная веранда - включение через дверь, выключение внутри дома
• Мастерская с двумя входами - удобно включить свет, войдя с любой стороны

Практические советы

• При монтаже проверьте, что все провода отключены - даже при выключенном положении один из контактов всегда под напряжением
• Убедитесь, что посадочная коробка имеет глубину не менее 55 мм - иначе корпус не закроется
• Для долговечности используйте только медные провода сечением 1,5–2,5 мм2; алюминий не допускается
• Если планируете установку в сыром месте, дополнительно проложите герметизирующую прокладку вокруг коробки
• Артикул atn544061 - выбирайте этот же номер для второй точки управления, чтобы сохранить единый стиль и совместимость
• Не заменяйте оригинальный корпус - он нестандартный и несовместим с другими сериями
