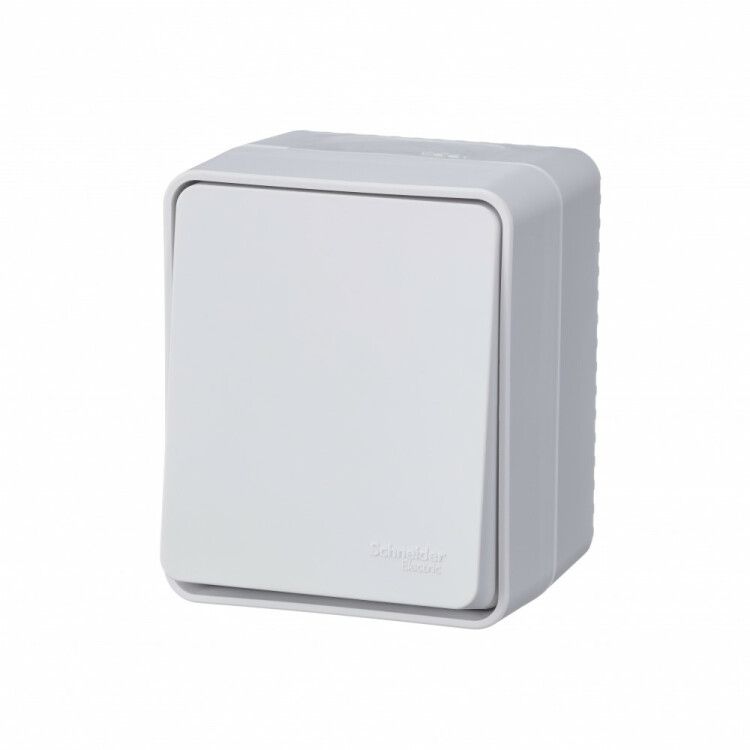

Переключатель проходной 1-кл. ОП AtlasDesign PROFI IP54 10AX бел. SE ATN540161 APC

Переключатель проходной одноклавишный 10 А белый IP54 от Systeme Electric (артикул atn540161) предназначен для управления освещением из двух точек — например, в коридоре, на лестнице или в гараже. Модель выполнена в сериях AtlasDesign Profi54 и AtlasDesign, сочетает надёжную защиту IP54 с простым монтажом и универсальным белым дизайном.

Назначение и область применения

Этот переключатель используется там, где необходимо включать и выключать свет из двух разных мест — типичные примеры: длинный коридор, лестница между этажами, гараж с входом с двух сторон, уличная веранда или мастерская. Он работает в паре с другим таким же переключателем, образуя так называемую “проходную” схему. Подходит для помещений с повышенной влажностью или запылённостью, где обычные выключатели не подходят.

Технические характеристики

• Номинальный ток: 10 А — позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 250 В — совместим с бытовой сетью 220–240 В
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточно для предотвращения накопления вредного количества) и брызг воды со всех сторон
• Ударопрочность: IK08 — выдерживает удар энергией до 5 Дж (соответствует стандартному воздействию при случайном столкновении инструментом)
• Материал корпуса: термопласт — прочный, не горючий, устойчив к деформациям при нагреве
• Цвет: белый, матовая поверхность — не царапается легко, не отражает блики
• Габариты: 72×60×55 мм — стандартный размер для монтажа в коробки и рамки
• Диапазон температур: от +5°C до +35°C — не предназначено для холодных улиц или неотапливаемых помещений ниже 5°C
• Способ монтажа: открытая установка — крепится прямо на стену, без штробления
• Тип крепления: винтовое — фиксируется болтами через отверстия в корпусе
• Подсветка: не предусмотрена — не имеет индикации положения
• Состав: без галогенов — соответствует экологическим нормам RoHS

Совместимость и монтаж

Переключатель проходной одноклавишный 10 А белый IP54 (atn540161) совместим с другими устройствами серии AtlasDesign Profi54. Для работы в проходной схеме необходим второй такой же выключатель. Кабель подводится трёхпроводным: фаза, два перекидных провода (между двумя выключателями), ноль — он не подключается к самому выключателю, а идёт напрямую к светильнику. Монтаж выполняется на поверхность стены с помощью винтов, которые входят в комплект. Корпус уже собран — не требует сборки. Подходит для установки в стандартные настенные коробки глубиной от 40 мм. Не используйте с диммерами или электронными нагрузками типа LED-драйверов без проверки совместимости — возможна мигание или отказ.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях с умеренной влажностью. Соответствует стандартам IEC 60669-1 и ГОСТ Р 50030.2. Наличие степени защиты IP54 и IK08 делает его безопаснее обычных выключателей в условиях гаража, мастерской или крыльца. Отсутствие галогенов снижает риск образования токсичных веществ при повреждении корпуса.

Преимущества

• Защита IP54 — можно использовать в местах, где есть риск попадания влаги или пыли, но не постоянного контакта с водой
• IK08 — выше среднего уровня ударопрочности, что важно в зонах с активным движением людей или инструментов
• Матовый белый цвет — не выгорает на солнце, не создаёт эффекта “бледности”, хорошо сочетается с большинством интерьеров
• Открытый монтаж — экономит время и деньги: не нужна штробление стен, подходит для деревянных, кирпичных и металлических поверхностей
• Сборка с корпусом — не надо собирать механизм, всё готово к установке

Ограничения применения

• Не предназначен для установки на улице под дождём — IP54 не гарантирует защиту от прямого потока воды
• Работает только в диапазоне температур от +5°C до +35°C — не подходит для неотапливаемых объектов зимой
• Не содержит подсветки — нельзя определить положение клавиши в темноте без внешнего освещения
• Не совместим с автоматическими системами управления (умный дом) без дополнительных модулей
• Только для переменного тока — не применяется в цепях постоянного тока

Примеры использования

• Лестница в частном доме — один выключатель у входа, второй — наверху
• Гараж с двумя въездами — управление светом с улицы и изнутри
• Уличная веранда — включение света с порога дома и с выхода на террасу
• Мастерская с двумя дверями — удобство включения света при входе с любой стороны
• Коридор в офисе или складе — управление освещением с обоих концов

Практические советы

• При замене старого выключателя — проверьте, что новый имеет ту же схему подключения: три клеммы (L, L1, L2), а не две
• Для проходной схемы всегда используйте два одинаковых устройства — смешивание моделей может вызвать некорректную работу
• При монтаже на деревянную стену — используйте пластиковую или металлическую подложку для равномерного распределения нагрузки
• Не затягивайте винты слишком сильно — материал термопласта чувствителен к перегрузкам, может треснуть
• Если планируете использовать в сыром месте (бассейн, баня) — убедитесь, что рядом нет прямого водяного потока; лучше выбрать более высокую степень защиты (IP65+)
• Артикул atn540161 — это часть серии AtlasDesign Profi54, поэтому все элементы этой серии (розетки, другие выключатели) имеют единый дизайн и размеры — легко дополнять систему
