Переключатель (проходной) 10AX 250В цвета алюминий S24 Harmonie | 2450201-033 Simon

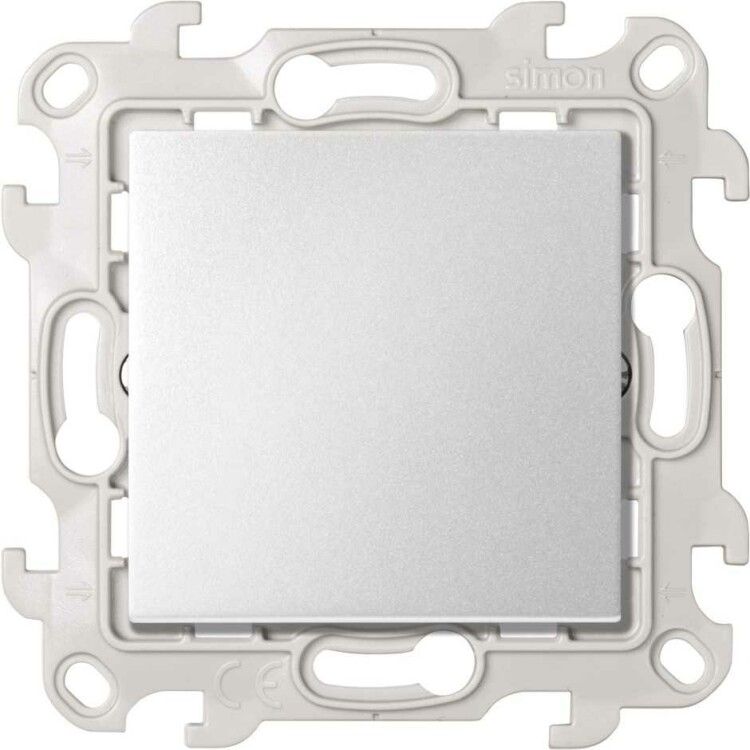

Переключатель проходной 10AX 250В~ алюминий S24 Harmonie от Simon - устройство для управления освещением с двух точек, выполненное в матовой алюминиевой отделке и совместимое со скрытой установкой. Артикул 2450201-033 относится к серии 24 Harmonie и рассчитан на бытовые и коммерческие сети до 250 В.

Назначение и область применения

Проходной переключатель используется там, где необходимо включать и выключать свет из двух разных мест - например, у входа и выхода из комнаты, в длинном коридоре или на лестнице. Подходит для жилых домов, офисов, гостиниц и общественных зданий. Отличается наличием подсветки, которая помогает найти выключатель в темноте.

Технические характеристики

• Номинальное напряжение: 250 В ~
• Номинальный ток: 10 А
• Количество полюсов: 1
• Количество постов: 1
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термопласт
• Покрытие: матовое, цвет 9006 RAL (алюминий)
• Тип крепления: защелка - фиксация в монтажной коробке без винтов
• Способ монтажа: скрытый (встраивается в стену)
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, влажностью до 80%
• Комплектация: механизм с декоративной накладкой
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Переключатель проходной 10AX 250В~ алюминий S24 Harmonie совместим с монтажными коробками стандарта Евро (54x54 мм). Крепление осуществляется через защелки - достаточно вставить механизм в коробку до щелчка. Для подключения используются автозажимы: провода вставляются в клеммы без предварительного зачистки и затяжки винтов. Максимальное сечение кабеля - 1,5 мм2; использовать провода большего сечения нельзя - это повредит контакты. Подходит для медных однопроволочных и многожильных проводов.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает риск случайного прикосновения к токоведущим элементам, но не обеспечивает защиту от влаги - поэтому не применяется в ванных комнатах, на улице или в сырых помещениях. Напряжение 250 В и ток 10 А позволяют безопасно управлять нагрузками до 2,5 кВт (например, несколькими люстрами или светодиодными лентами).

Преимущества

• Автозажимы ускоряют монтаж и снижают риск плохого контакта
• Подсветка делает выключатель удобным для использования ночью
• Матовая поверхность не царапается и не оставляет следов пальцев
• Фиксация защелкой позволяет заменить механизм без демонтажа рамки
• Совместим с другими изделиями серии 24 Harmonie - можно собирать единый дизайн интерьера

Ограничения применения

• Не подходит для влажных помещений (ванна, бассейн, баня) из-за IP20
• Запрещено подключение кабелей сечением более 1,5 мм2 - возможен перегрев и оплавление
• Не предназначена для управления мощными нагревательными приборами (более 2,5 кВт)
• Не работает в качестве обычного выключателя - требует пары с другим проходным переключателем
• Не рекомендован для установки вне помещений или в условиях высокой запыленности

Примеры использования

• Управление светом в спальной комнате: один выключатель у двери, второй у кровати
• Освещение лестницы: включение/выключение снизу и сверху
• Коридоры в офисах или больницах - управление светом с обоих концов
• Гостиная с двумя выходами - удобно выключить свет, не возвращаясь к двери

Практические советы

• При монтаже используйте только два проходных переключателя - один из них должен быть установлен как “перекрестный” (не путать с обычным выключателем)
• Проверьте сечение проводов перед подключением - даже небольшое превышение 1,5 мм2 может вызвать нагрев
• Если планируете заменить старый выключатель, убедитесь, что монтажная коробка имеет стандартный размер 54×54 мм
• Артикул 2450201-033 совпадает с другими изделиями серии 24 Harmonie - легко подобрать аналогичную рамку, розетки или кнопки
• При первом включении после монтажа проверьте работу с двух точек - если свет не переключается, возможно, неверно подключен третий провод (перекидной)
