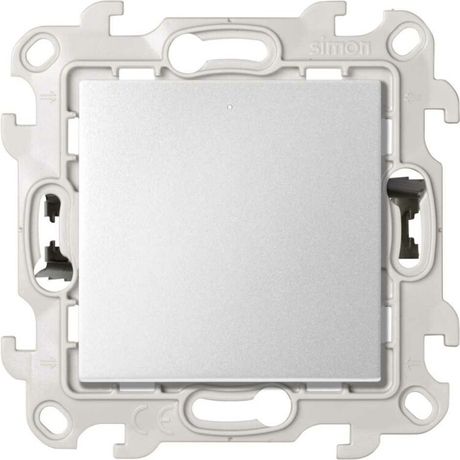

Переключатель (проходной) с подсветкой 10AX 250В системой Push and Go цвета алюминий S24 Harmonie | 2420204-033 Simon

Переключатель проходной с подсветкой Simon 2420204-033 - устройство для управления освещением из двух точек, оснащённое автозажимами Push&Go и светодиодной индикацией. Подходит для скрытой установки в жилых и общественных помещениях с умеренным климатом.

Назначение и область применения

Этот переключатель используется для включения и выключения света с двух разных мест - например, на входе и выходе из комнаты, в конце коридора или на лестнице. Индикация позволяет легко найти выключатель в темноте. Устройство предназначено исключительно для внутренней установки в стены, где нет воздействия воды, пыли или механических повреждений.

Технические характеристики

• Номинальное напряжение: 250 В ~
• Номинальный ток: 10 А
• Количество постов: 1
• Количество полюсов: 1
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Цвет: алюминий (RAL 9006, матовая поверхность)
• Материал корпуса: термопласт
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, в условиях повышенной влажности, но без конденсации)
• Тип монтажа: скрытый (встраивается в стенную коробку)
• Тип крепления: фиксаторы
• Комплектация: механизм с декоративной накладкой
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Переключатель Simon 2420204-033 совместим со стандартными пластиковыми или металлическими монтажными коробками глубиной не менее 40 мм. Для подключения используются автоматические зажимы системы Push&Go - достаточно вставить зачищенный провод до упора, он фиксируется без инструментов. Максимальное сечение провода - 1,5 мм2; использовать кабели большего сечения нельзя. Нельзя применять многожильные провода с оголёнными концами, не запрессованными в наконечники - они могут не зафиксироваться надёжно.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 обеспечивает безопасность от случайного контакта с токоведущими элементами, но не защищает от попадания влаги или пыли - поэтому не применяется в ванных комнатах, на балконах или в сырых помещениях. Климатическое исполнение УХЛ3 допускает использование в неотапливаемых помещениях при условии отсутствия конденсата.

Преимущества

• Автоматические зажимы Push&Go ускоряют монтаж и снижают риск плохого контакта
• Подсветка делает переключатель видимым в темноте без лишнего света
• Матовый алюминиевый цвет хорошо сочетается с современной отделкой интерьеров
• Компактный дизайн и рамочная серия 24 позволяют собирать единый стиль с другими изделиями Simon

Ограничения применения

• Не подходит для установки во влажных зонах (ванная, баня, кухня без защиты)
• Запрещено подключать кабели с сечением больше 1,5 мм2 - возможен перегрев и выход из строя
• Не работает с нагрузкой выше 10 А (например, мощные нагреватели, насосы)
• Не предназначен для наружной установки или открытой проводки
• Не совместим с умными системами - управление только механическое

Примеры использования

• Управление светом в спальне: один выключатель у двери, второй у кровати
• Освещение длинного коридора: включение/выключение на обоих концах
• Лестница между этажами: удобное управление снизу и сверху
• Гостиная с двумя выходами: свет можно включить с любой стороны

Практические советы

• При замене старого переключателя проверьте тип проводки - этот модель требует трёхпроводной схемы (фаза, два проходных провода)
• Перед монтажом обязательно отключите питание - даже при выключенном положении одна из клемм всегда под напряжением
• Чтобы избежать перегрузки, не подключайте к одному переключателю несколько люстр суммарной мощностью более 2,3 кВт
• Для лучшего контакта используйте только медные провода с зачисткой 8–10 мм - слишком длинные или короткие концы плохо фиксируются в Push&Go
• Если нужна подсветка, но нет возможности подключить ноль - эта модель не подойдёт: индикация требует замыкания цепи через нагрузку
