Переключатель (проходной) с подсветкой 10AX 250В цвета алюминий S24 Harmonie | 2450204-033 Simon

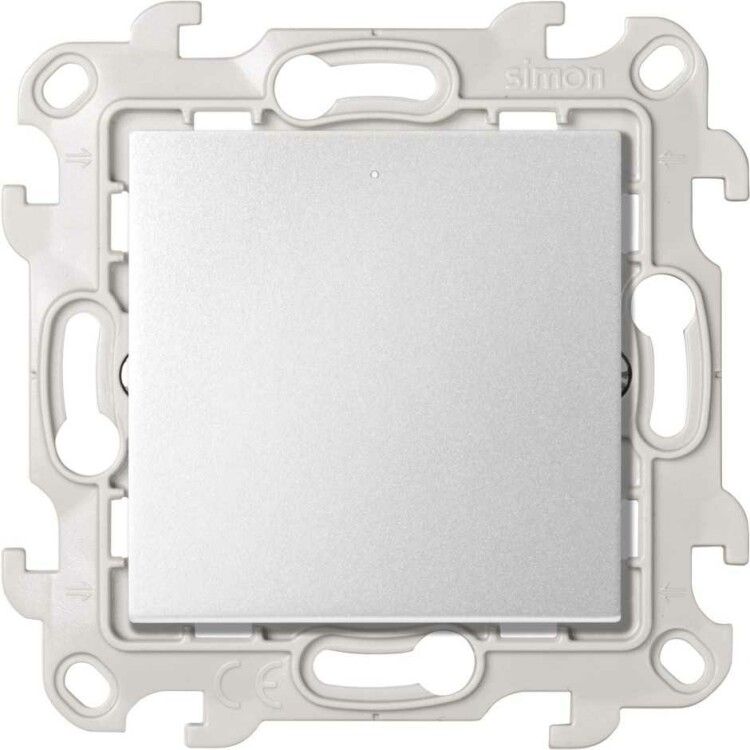

Переключатель проходной с подсветкой 10AX 250В~ алюминий S24 от бренда Simon, серия 24, предназначен для удобного управления освещением из двух точек - например, у входа и у кровати в спальне. Механизм с матовым алюминиевым покрытием и встроенной подсветкой обеспечивает комфортную работу в темноте, а автозажимы ускоряют подключение проводов.

Назначение и область применения

Этот переключатель используется там, где необходимо включать и выключать свет с двух разных мест - в коридорах, на лестницах, в спальнях, гостиницах и жилых домах. Подсветка позволяет легко найти выключатель ночью, не включая основное освещение. Устройство подходит для бытовых и легких коммерческих систем освещения с нагрузкой до 10 А.

Технические характеристики

• Номинальное напряжение: 250 В ~
• Номинальный ток: 10 А
• Количество полюсов: 1
• Количество постов: 1
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Цвет: 9006 RAL (матовый алюминий)
• Материал корпуса: термопласт
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации влаги
• Индикация: да - светодиодная подсветка активируется при отключенном состоянии
• Способ монтажа: скрытый (встраивается в стену)
• Тип крепления: защелка - фиксируется в монтажной коробке без винтов
• Тип комплектации: механизм с декоративной накладкой
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Переключатель проходной 10AX 250В~ алюминий S24 совместим со стандартными монтажными коробками глубиной не менее 40 мм. Для работы требуется два таких устройства - один на каждом конце цепи. Подключение выполняется по классической схеме проходного переключателя: три контакта - вход, выход и перемычка между двумя устройствами. Автозажимы позволяют зажать провода без предварительной зачистки и обжима - достаточно вставить провод до щелчка. Сечение кабеля не должно превышать 1,5 мм2 - большие провода не войдут в зажимы.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 3464-001-77313241-08. Класс защиты IP20 исключает риск поражения током при случайном прикосновении, но не предназначено для влажных помещений (ванна, баня, улица). Напряжение 250 В и ток 10 А допускают управление лампами мощностью до 2,5 кВт - этого хватает для большинства LED, люминесцентных и галогенных светильников. Не используйте с высокомощными нагревательными приборами.

Преимущества

• Подсветка работает даже при выключенном свете - видно положение переключателя в темноте
• Автозажимы снижают время монтажа и повышают надёжность соединения
• Матовая поверхность не царапается и не оставляет следов пальцев
• Фиксация защелкой - не требует дополнительных винтов, легко заменяется
• Совместим с другими изделиями серии 24 - можно собирать единый стиль в интерьере

Ограничения применения

• Не применяйте в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Запрещено использовать с нагрузкой выше 10 А (например, с электрокотлом, теплым полом)
• Не подходит для многожильных проводов сечением больше 1,5 мм2 - не войдут в зажимы
• Не является взрывозащищённым - не применять в опасных зонах (газовые котельные, химические производства)
• Климатическое исполнение УХЛ3 не гарантирует работу при температуре ниже -25 C - не устанавливать в неотапливаемых помещениях зимой

Примеры использования

• Управление потолочным светом в спальне: один переключатель у двери, второй - у кровати
• Освещение длинного коридора: включения/выключения с обоих концов
• Лестничный марш: управление светом снизу и сверху
• Гостиная с двумя выходами: включение света у входа и у выхода на балкон

Практические советы

• При монтаже проверьте, что провода подходят именно к трём контактам - не путайте с обычным однополюсным выключателем
• Обязательно отключите питание перед установкой - даже при отключённой подсветке есть напряжение на клеммах
• Если подсветка не горит после установки - проверьте правильность подключения нулевого провода; она работает только при наличии ноля
• Для долговечности не затягивайте провода слишком сильно - автозажимы работают без усилия
• Выбирайте пару одинаковых переключателей S24 - они имеют одинаковый дизайн и механику, чтобы избежать диссонанса в интерьере
