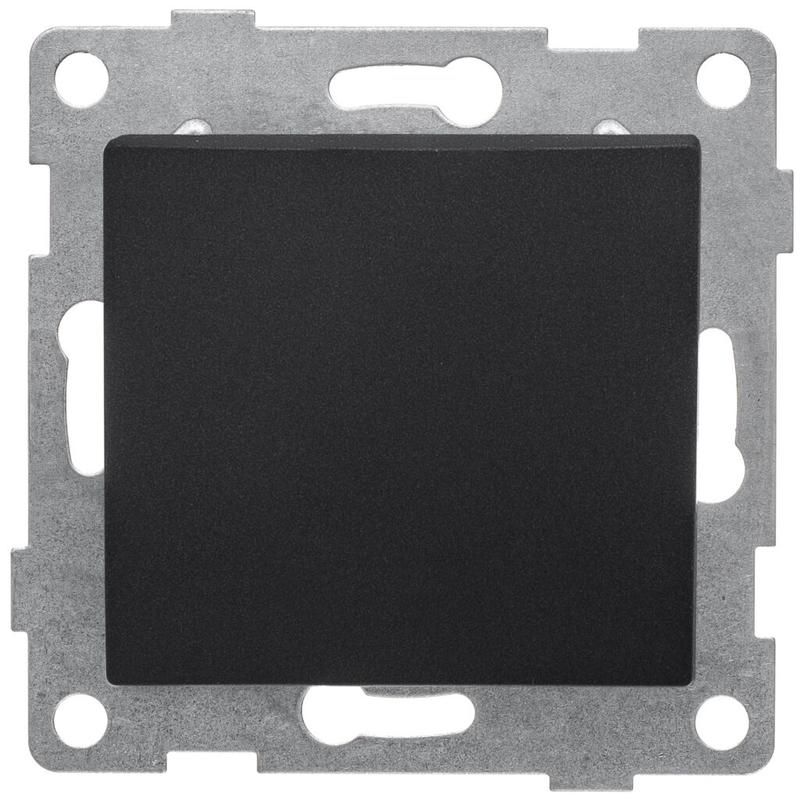

Переключатель проходной 1-кл. СП Bravo 10А 250В механизм графит GUSI С10В4-010

Переключатель проходной 1-клавишный 10А 250В механизм графит ГСИ - это компактный механизм для управления светом из двух точек, например, у входа и выхода комнаты или на обоих концах коридора. Бренд GUSI Electric предлагает этот продукт в серии с рамочной конструкцией, совместимый со стандартными монтажными коробками и подходящий для скрытой проводки.

Назначение и область применения

Переключатель проходной 1-клавишный 10А 250В механизм графит ГСИ используется в схемах, где требуется включение и выключение одного источника света из двух разных мест. Примеры: лестницы, длинные коридоры, спальни с двумя входами, гаражи. Для работы такой системы необходимо установить два одинаковых проходных переключателя - один на каждом конце цепи. Он не заменяет обычный выключатель и не работает самостоятельно.

Технические характеристики

• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 220 В - рассчитан на бытовые сети переменного тока
• Количество полюсов: 1 - управляет одним контуром освещения
• Количество клавиш: 1 - простое управление одной кнопкой
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли; применяется только внутри помещений
• Цвет: графит - матовый тёмный оттенок, сочетается с современной отделкой интерьеров
• Тип крепления: защелка - легко фиксируется в монтажной коробке без инструментов
• Способ монтажа: скрытый - устанавливается внутрь стеновой коробки, видна только лицевая пластина
• Материал корпуса: стеклонаполненный негорючий пластик - повышает безопасность при перегрузках
• Материал клавиши: поликарбонат - прочный, устойчивый к ударным нагрузкам и температурным колебаниям
• Крепёжный фланец и распорные лапки: оцинкованная сталь - антикоррозийная, долговечная

Совместимость и монтаж

Переключатель проходной 1-клавишный 10А 250В механизм графит ГСИ совместим с медными и алюминиевыми проводами 8 серии (диаметром до 2,5 мм2). Подходит для стандартных круглых или прямоугольных монтажных коробок глубиной от 40 мм. Установка возможна двумя способами:

• На распорные лапки - просто вставьте механизм в коробку до щелчка
• На резьбовые болты - если коробка имеет крепёжные отверстия, можно использовать винты для более надёжной фиксации

Не используйте с проводами большего сечения - это может вызвать нагрев и повредить контактную группу.

Безопасность и стандарты

Механизм соответствует требованиям безопасности для внутренней установки в жилых и общественных зданиях. Негорючий материал корпуса снижает риск возгорания при аварийном нагреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но устройство нельзя применять во влажных помещениях - банях, кухнях без защиты, на балконах или в подвале с высокой влажностью.

Преимущества

• Удобная защелка - монтаж занимает меньше времени, не требует шуруповёрта
• Прочные материалы - корпус и клавиша выдерживают многократные нажатия без деформаций
• Эргономичная форма клавиши - хорошо чувствуется при нажатии даже в темноте
• Цвет графит - маскирует следы пыли и потёртостей, сохраняет внешний вид дольше

Ограничения применения

• Не предназначена для управления нагрузками выше 10 А - не подходит для мощных обогревателей, насосов или оборудования
• Не работает в условиях повышенной влажности - запрещено использование в ванных комнатах, на улице, в сырых подвалах
• Требует парного использования - один переключатель сам по себе не выполняет функцию включения/выключения
• Подходит только для скрытой проводки - не монтируется поверх стены

Примеры использования

• Освещение в длинном коридоре - включить свет у входа, выключить у выхода
• Лестница между этажами - управление светом снизу и сверху
• Спальная комната - выключить свет у кровати после того, как вошли через дверь
• Гараж с двумя входами - удобно включить свет при заезде и выключить перед выходом

Практические советы

• При монтаже проверяйте соответствие сечения провода - максимум 2,5 мм2 (медный) или аналогичный алюминиевый
• Обязательно используйте два таких переключателя - один не будет работать как самостоятельный выключатель
• Перед подключением отключите питание и проверьте отсутствие напряжения тестером
• Если коробка слишком глубокая, убедитесь, что распорные лапки полностью зафиксированы - иначе механизм будет болтаться
• При замене старого механизма - сравните размеры посадочного места: новый переключатель проходной 1-клавишный 10А 250В механизм графит ГСИ имеет стандартные габариты, совпадающие с большинством популярных серий
