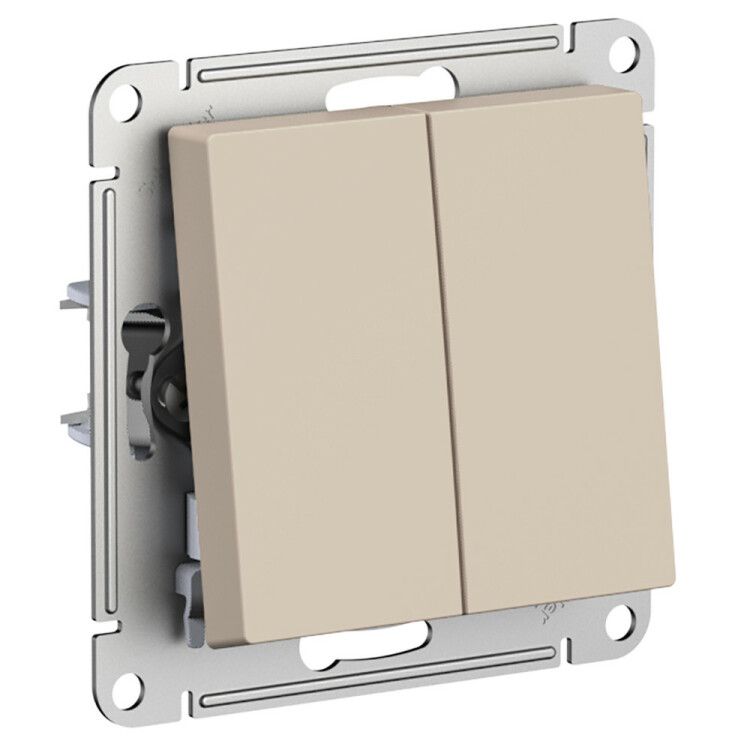

Переключатель проходной 2-кл. СП AtlasDesign 10А (сх. 6/2) 10AX механизм песочн. SE ATN001265 APC

Переключатель проходной 2-клавишный SE (Потенциал), артикул atn001265, предназначен для управления освещением из двух мест. Механизм серии AtlasDesign совместим со скрытой проводкой и рассчитан на бытовую и коммерческую эксплуатацию в помещениях с нормальной влажностью.

Назначение и область применения

Этот переключатель позволяет включать и выключать один источник света - например, люстру или группу точечных светильников - с двух разных точек. Подходит для лестниц, длинных коридоров, спальни с выходом на балкон, а также любых помещений, где удобство управления светом с нескольких мест важно. Механизм используется исключительно внутри помещений, так как имеет степень защиты IP20.

Технические характеристики

• Номинальное напряжение: 250 В - подходит для стандартных однофазных сетей 220–240 В
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, до 22 светодиодных ламп по 10 Вт каждая)
• Схема подключения: 6/2 - классическая схема проходного переключателя с шестью контактами и двумя положениями
• Количество клавиш: 2 - два независимых канала управления, можно контролировать две группы света
• Материал корпуса: ABS-пластик - прочный, устойчивый к царапинам и УФ-излучению
• Цвет: песочный (бежевый) - матовая поверхность, не бликуют, хорошо сочетается с интерьерными рамками
• Габариты: 71×71×40 мм - соответствует стандартным монтажным коробкам глубиной 40 мм
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупных предметов, но не от воды и пыли
• Подключение: винтовые клеммы - надёжный контакт, требует затяжки отверткой
• Крепление: винтовое - через монтажные лапки, обеспечивает жёсткую фиксацию
• Установка: скрытая - монтируется в стенную монтажную коробку, лицевая часть закрывается декоративной рамкой
• Серия: AtlasDesign - единый дизайн с другими элементами системы, легко заменить на аналогичные
• Галогены: отсутствуют - экологически безопасный материал
• Подсветка: отсутствует - не имеет индикации состояния

Совместимость и монтаж

Механизм SE atn001265 совместим с монтажными коробками стандарта 68×68 мм и глубиной не менее 40 мм. Для работы требуется второй такой же проходной переключатель (не обычный одноклавишный) и перемычка между ними. Каждая клавиша управляет своей цепью - можно включать/выключать два разных светильника с двух точек. Винтовые клеммы принимают медные жилы сечением до 2,5 мм2. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке. Лапки механизма усилены, что снижает риск расшатывания после длительной эксплуатации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Номинальный ток 10 А и напряжение 250 В обеспечивают работу в рамках европейских стандартов IEC 60669. Отсутствие галогенов делает материал безопасным при возгорании. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не защищает от влаги - запрещено использовать в ванных, банях, на улице или в сырых помещениях.

Преимущества

• Усиленные монтажные лапки - меньше вероятность «проваливания» механизма в коробку
• ABS-пластик с матовым покрытием - не выгорает на солнце, не царапается при мытье
• Совместимость с серией AtlasDesign - можно собирать гармоничную систему с розетками и выключателями того же дизайна
• Простая схема подключения - стандартная для всех проходных переключателей, легко найти схему в руководстве
• Отсутствие подсветки - не создаёт мерцания ночью, не влияет на качество сна

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Не работает с LED-драйверами или регуляторами яркости - только механическое включение/выключение
• Требует парного переключателя - нельзя использовать как обычный одноклавишный
• Не имеет индикации - невозможно определить состояние (вкл/выкл) в темноте
• Запрещена установка в металлические коробки без изоляции - возможен пробой при повреждении изоляции проводов

Примеры использования

• Лестница: включить свет внизу, выключить наверху
• Спальня: управление потолочным светом у входа и у кровати
• Коридор: включение света у одной двери, выключение у другой
• Производственные помещения: управление освещением рабочего участка с двух сторон

Практические советы

• При монтаже всегда проверяйте соответствие схемы: три провода на каждый переключатель - фаза, переходной провод, ответный провод
• Используйте цветовую маркировку проводов - белый/серый для нулевых, красный/коричневый для фазы, синий/чёрный для переходных
• При замене старого переключателя - сохраните фото подключения перед демонтажем
• Проверьте глубину монтажной коробки: 40 мм - минимально допустимая; если коробка мельче - выбирайте более тонкий механизм
• Для долговечности - не затягивайте винты слишком сильно, чтобы не треснула пластиковая клемма
• При использовании с мощными лампами - убедитесь, что суммарная нагрузка не превышает 2,2 кВт
