Переключатель с ключом № 455 - Osmoz для комплектации без подсветки IP 66 2 положения фиксацией и ключ 90° | 023954 Legrand

Переключатель с ключом 2-позиционный с фиксацией 90 градусов IP66 от Legrand (артикул 023954) предназначен для механического управления питанием оборудования с помощью ключа, обеспечивая надёжную защиту от пыли и струй воды. Подходит для установки на панели в условиях повышенной запылённости и влажности.

Назначение и область применения

Этот переключатель используется для включения и выключения электрооборудования с обязательным применением ключа - то есть доступ к управлению ограничен только уполномоченным лицом. Он применяется там, где важна безопасность и контроль доступа: на станках, насосных станциях, системах вентиляции, в промышленных щитах и на объектах с жёсткими требованиями к эксплуатационной безопасности.

Технические характеристики

• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Управление: поворот ключа на 90 градусов между двумя зафиксированными позициями (включено/выключено)
• Монтаж: через отверстие 22 мм в лицевой панели
• Напряжение: до 220 В
• Фиксация: механическая - ключ остаётся в выбранном положении до принудительного поворота

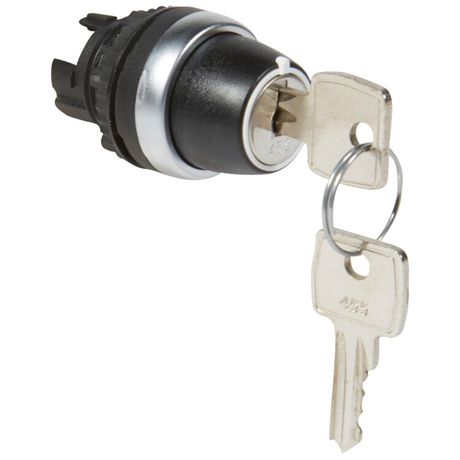

• Конструкция корпуса: круглая, с хромированным передним кольцом и серебристым ключом
• Индикация: отсутствует - световой индикатор не предусмотрен
• Контакты: переключающие контакты отсутствуют - устройство предназначено исключительно для управления внешней цепью через внешний контактный модуль

Совместимость и монтаж

Переключатель с ключом 023954 монтируется в панель через круглое отверстие диаметром 22 мм. Установка требует предварительного сверления. Переднее кольцо плотно прилегает к поверхности панели, обеспечивая герметичность. Для работы устройства необходимо подключить его к внешнему коммутирующему элементу - например, контактору или реле - так как сам переключатель не имеет внутренних силовых контактов. Кабель подводится сзади, через резьбовое соединение, тип которого зависит от используемого кабельного ввода.

Безопасность и стандарты

Защита IP66 соответствует требованиям IEC 60529. Конструкция выполнена из прочных материалов, устойчивых к коррозии и механическому воздействию. Применение ключевой системы снижает риск случайного включения или отключения оборудования, что соответствует нормам промышленной безопасности. Серия Osmoz от Legrand прошла испытания на долговечность и соответствие европейским стандартам качества.

Преимущества

• Высокая степень защиты IP66 позволяет использовать переключатель в тяжёлых условиях - на открытых площадках, в цехах с мойкой, на улице
• Механическая фиксация двух позиций исключает случайное переключение
• Хромированное кольцо и серебристый ключ обеспечивают эргономичный и профессиональный вид
• Разъёмная конструкция упрощает замену при необходимости - можно заменить только механизм, сохранив корпус

Ограничения применения

• Не предназначен для коммутации нагрузки - не имеет собственных контактов; требуется внешняя аппаратура (например, контактор)
• Напряжение 220 В - нельзя использовать в сетях выше этого значения
• Отсутствует индикация состояния - невозможно визуально определить, включён ли переключатель, без проверки самого оборудования
• Ключ является единственным средством управления - потеря ключа делает переключатель недоступным

Примеры использования

• Управление крупногабаритными станками на заводе - чтобы включение было возможно только после получения ключа от ответственного лица
• Контроль питания насосной группы в канализационной станции - защита от неквалифицированного вмешательства
• Аварийное отключение вентиляции в химическом цехе - требование по технике безопасности
• Щитовые помещения с высокой влажностью - например, в бассейнах, тепличных комплексах

Практические советы

• При монтаже убедитесь, что толщина панели не превышает допустимую - обычно до 8–10 мм, иначе не закрепится задняя гайка
• Выбирайте ключи с метками (например, “ON/OFF”) и храните их в специально отведённом месте - потеря ключа парализует работу
• Подключайте переключатель только к цепям управления, а не к силовым - он не рассчитан на ток более нескольких ампер
• Для условий с частыми мытьями или агрессивными средами регулярно проверяйте состояние уплотнений и креплений
• Если нужна индикация состояния - совмещайте этот переключатель с сигнальной лампой, управляемой тем же реле
